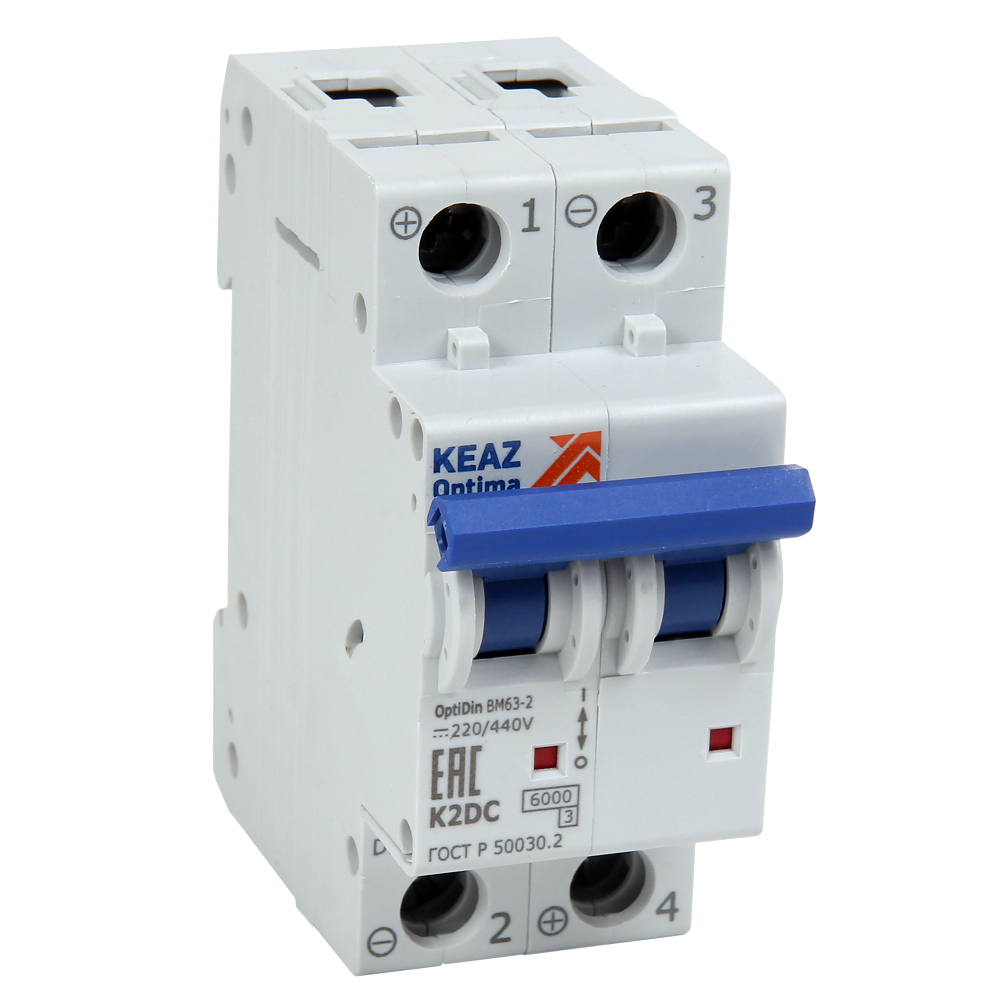

Выключатель автоматический модульный OptiDin BM63-2K4-DC-УХЛ3 (Новый)

261257

Описание
Характеристики

Модульный автоматический 2 полюсный выключатель постоянного тока с предельной коммутационной способностью при постоянном токе 6 кА на номинальный ток 4 А .

Характеристики ETIM

Количество полюсов	2
Уставка расцепителей токов короткого замыкания	9,6In-30In
Номинальный ток In (А)	4
Вид расцепителей	тепловой и электромагнитный
Возможность самостоятельного подключения дополнительных устройств	да
Макс. сечение присоединяемых проводов (мм²)	25
Способ установки	стационарный с креплением на панели
Степень защиты (IP)	IP20
Способ крепления (монтажа)	DIN-рейка
Род тока	DC
Категория применения по селективности	неселективный
Диапазон рабочих температур (˚С)	от -60°С до +40°С
Дополнительное оборудование	Да
Присоединение внешних проводников	переднее
Габарит	2 модуля
Потери мощности (Вт)	6
Характеристика диапазона отключения	K
Стандарт российский (ГОСТ, ТУ)	ГОСТ Р 50030.2, ТУ3421-040-05758109-2009
Номинальное импульсное напряжение Uimp (кВ)	4
Габариты изделия: Ширина (мм)	35,6
Габариты изделия: Высота (мм)	85
Габариты изделия: Глубина (мм)	73,7
Климатическое исполнение и категория размещения	УХЛ3
Номинальное рабочее напряжение постоянного тока Ue (В)	440
Предельная коммутационная способность постоянного тока Icu (кА)	6
Категория ETIM	Модульный автоматический выключатель (автомат)
Контрольная температура (°С)	30
Тип приёмки	ОТК
Отключающая способность по EN 60898 (кА)	6
Глубина монтажная (встраиваемая) (мм)	75
Степень загрязнения	2
Отключение нейтрали (N)	нет
Общее количество полюсов	2
Общее количество защищенных полюсов	2
Категория перенапряжения	4
Класс токоограничения	3
Тип оборудования	Выключатель автоматический модульный
Диапазон срабатывания при переменном напряжении (В)	нет
Сегмент РЖД	нет
Включено в реестр промышленной продукции РФ	да
ETIM Класс ID	EC000042
Наличие расцепителя от дугового пробоя	false
Номинальный ток	4 А
Конструктивное исполнение	Стационарный
Модульный	true
Степень защиты	IP20
Гарантийный срок (лет)	5
Раздел	4А
Серия	OptiDin BM63
Номинальное напряжение сети	380/220
Наличие теплового расцепителя	true
Наличие электромагнитного расцепителя	true
Наличие электронного расцепителя	false
Наличие дифференциального расцепителя	false
Токи уставки расцепителя в зоне перегрузки Ir, А	4 кА
Кратность нижней границы, о.е.	9.6
Кратность верхней границы, о.е.	14.4
Коэффициент гарантированного несрабатывания, о.е.	1
Коэффициент гарантированного срабатывания, о.е.	1
Время срабатывания расцепителя в зоне КЗ tm	0.01 с
Активное сопротивление полюса R, мОм	0
Реактивное сопротивление полюса X, мОм	0
Высота	85 мм
Ширина	35 мм
Глубина	73.7 мм
Масса	0.26 кг
Тип монтажной рейки	35х7.5; 35х15
Крепление	Монтажная рейка
Климатическое исполнение	УХЛ3
Способ задания уставки расцепителя	По типу (A/B/C/D…)
Тип характеристики срабатывания расцепителя Tm	K
Нормативный документ	ГОСТ IEC 60898-1
Количество модулей	2
Максимальное сечение проводника, мм^2	Прочее
Токи уставки расцепителя Im, А	12In
Номинальное напряжение	440 В
Характеристика срабатывания (кривая тока)	K
Возможна дополнительная комплектация	true
Номинальная отключающая способность по EN 60898	6 кА
Количество защищенных полюсов	2
Модульная ширина	2
Частота	0...0 Гц
Тип напряжения	DC
Глубина установочная	75 мм
Страна производитель	Россия
ТНВЭД код	8536209007

Документы и сертификаты KEAZ

Характеристики киаз

ETIM Класс ID EC000042
Вид расцепителей тепловой и электромагнитный
Включено в реестр промышленной продукции РФ да
Возможна дополнительная комплектация true
Возможность самостоятельного подключения дополнительных устройст да
Время срабатывания расцепителя в зоне КЗ tm 0.01 с
Высота 85 мм
Габарит 2 модуля
Габариты изделия: Высота (мм) 85
Габариты изделия: Глубина (мм) 73,7
Габариты изделия: Ширина (мм) 35,6
Гарантийный срок (лет) 5
Глубина 73.7 мм
Глубина монтажная (встраиваемая) (мм) 75
Глубина установочная 75 мм
Диапазон рабочих температур (˚С) от -60°С до +40°С
Диапазон срабатывания при переменном напряжении (В) нет
Дополнительное оборудование Да
Категория перенапряжения 4
Категория применения по селективности неселективный
Класс токоограничения 3
Климатическое исполнение УХЛ3
Климатическое исполнение и категория размещения УХЛ3
Количество защищенных полюсов 2
Количество модулей 2
Количество полюсов 2
Конструктивное исполнение Стационарный
Контрольная температура (°С) 30
Коэффициент гарантированного несрабатывания, о.е. 1
Коэффициент гарантированного срабатывания, о.е. 1
Кратность верхней границы, о.е. 14.4
Кратность нижней границы, о.е. 9.6
Крепление Монтажная рейка
Макс. сечение присоединяемых проводов (мм²) 25
Максимальное сечение проводника, мм^2 Прочее
Масса 0.26 кг
Модульная ширина 2
Модульный true
Наличие дифференциального расцепителя false
Наличие расцепителя от дугового пробоя false
Наличие теплового расцепителя true
Наличие электромагнитного расцепителя true
Наличие электронного расцепителя false
Номинальная отключающая способность по EN 60898 6 кА
Номинальное импульсное напряжение Uimp (кВ) 4
Номинальное напряжение 440 В
Номинальное напряжение сети 380/220
Номинальное рабочее напряжение постоянного тока Ue (В) 440
Номинальный ток 4 А
Номинальный ток In (А) 4
Нормативный документ ГОСТ IEC 60898-1
Общее количество защищенных полюсов 2
Общее количество полюсов 2
Отключающая способность по EN 60898 (кА) 6
Отключение нейтрали (N) нет
Потери мощности (Вт) 6
Предельная коммутационная способность постоянного тока Icu (кА) 6
Присоединение внешних проводников переднее
Раздел 4А
Род тока DC
Сегмент РЖД нет
Серия OptiDin BM63
Способ задания уставки расцепителя По типу (A/B/C/D…)
Способ крепления (монтажа) DIN-рейка
Способ установки стационарный с креплением на панели
Стандарт российский (ГОСТ, ТУ) ГОСТ Р 50030.2, ТУ3421-040-05758109-2009
Степень загрязнения 2
Степень защиты IP20
Степень защиты (IP) IP20
Страна производитель Россия
Тип монтажной рейки 35х7.5; 35х15
Тип напряжения DC
Тип оборудования Выключатель автоматический модульный
Тип приёмки ОТК
Тип характеристики срабатывания расцепителя Tm K
ТНВЭД код 8536209007
Токи уставки расцепителя Im, А 12In
Уставка расцепителей токов короткого замыкания 9,6In-30In
Характеристика диапазона отключения K
Характеристика срабатывания (кривая тока) K
Частота 0...0 Гц
Ширина 35 мм

В наличии на складе: 100 шт.

склад Мск: 100 шт.

15910.00р.

На складе
Код товара: 261257
Артикул: 261257
