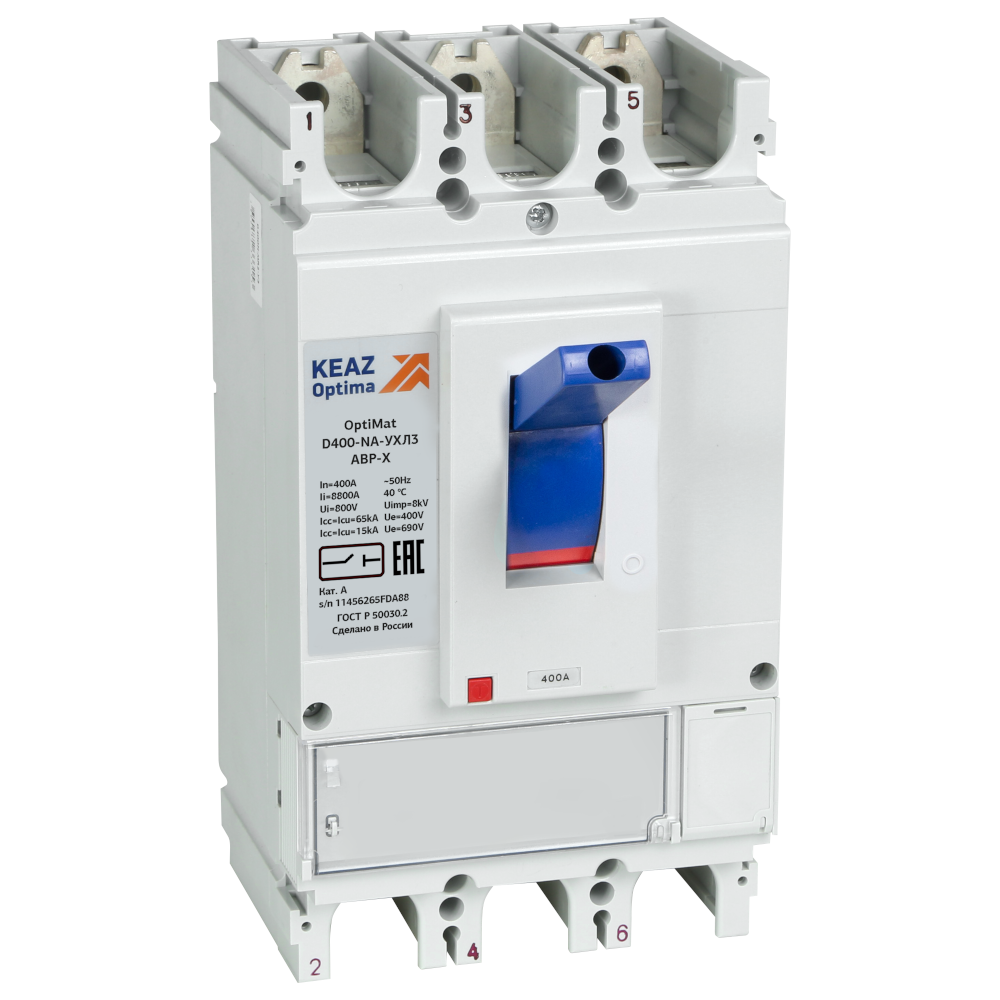

Выключатель автоматический OptiMat D400-NA-УХЛ3

303834

Описание
Характеристики

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 400 А.

Характеристики ETIM

Предельная коммутационная способность переменного тока Icu (кА)	10
Количество полюсов	3
Уставка расцепителей токов короткого замыкания	8800
Номинальный ток In (А)	400
Вид расцепителей	электромагнитный
Номинальное рабочее напряжение переменного тока Ue (В)	690
Вспомогательные (свободные) контакты	Нет
Наличие привода	ручной
Возможность самостоятельного подключения дополнительных устройств	да
Регулировка максимальных расцепителей тока	нет
Способ установки	стационарный
Степень защиты (IP)	IP30
Способ крепления (монтажа)	винт
Род тока	AC
Категория применения по селективности	неселективный
Диапазон рабочих температур (˚С)	от -60°С до +70°С
Присоединение внешних проводников	переднее
Частота тока (Гц)	50/60
Расположение рукоятки ручного привода	переднее
Механическая износостойкость (циклов "ВО")	10 000
Стандарт российский (ГОСТ, ТУ)	ГОСТ IEC 60947-2
Номинальное напряжение изоляции Ui (В)	800
Номинальное импульсное напряжение Uimp (кВ)	8
Тип изделия	Выключатель автоматический
Габариты изделия: Ширина (мм)	140
Габариты изделия: Высота (мм)	256
Габариты изделия: Глубина (мм)	167
Климатическое исполнение и категория размещения	УХЛ3
Вид рукоятки	центральная
Номинальное рабочее напряжение переменного тока Ue (В)<sub>2</sub>	400
Рабочий диапазон сетевого напряжения (В)	24-690
Предельная коммутационная способность переменного тока Icu (кА)<sub>2</sub>	65
Макс. сечение присоединяемых медных шин (мм)	2 х (6 х 32)
Межполюсное расстояние (мм)	45
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)	100
Вид присоединяемых проводников	шина/провод
Категория ETIM	Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Контрольная температура (°С)	40
Номинальный продолжительный ток Iu (А)	400
Тип подключения	болтовое соединение
Тип элемента управления	рычажковый (перекидной рычаг)
Возможность установки индикатора отключения	да
Диапазон краткосрочной задержки расцепителя короткого замыкания (с)	без выдержки
Подходит для монтажа на DIN-рейку	нет
Комплексная защита от замыканий на землю	нет
Моторный привод встроенный	нет
Моторный привод (дополнительно)	да
Рабочая высота, (м)	2 000
Вибро-сейсмо стойкость	9
Тип приёмки	ОТК
Предельная коммутационная способность переменного тока Icu при 690AC (кА)	10
Предельная коммутационная способность переменного тока Icu при 400АС (кА)	65
Подходит для установки в распределительный щит	да
Тип оборудования	Выключатель автоматический
Время номинально кратковременно выдерживаемого тока tcw (с)	0,5
Номинальный кратковременно выдерживаемый ток Icw (А)	11 300
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)	65
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)	10
Механический счётчик циклов	нет
Категория применения	A
Уставки по току мгновенного срабатывания расцепителя Ii (А)	8800,000
Включено в реестр промышленной продукции РФ	да

Характеристики киаз

Вибро-сейсмо стойкость 9
Вид присоединяемых проводников шина/провод
Вид расцепителей электромагнитный
Вид рукоятки центральная
Включено в реестр промышленной продукции РФ да
Возможность самостоятельного подключения дополнительных устройст да
Возможность установки индикатора отключения да
Время номинально кратковременно выдерживаемого тока tcw (с) 0,5
Вспомогательные (свободные) контакты Нет
Габариты изделия: Высота (мм) 256
Габариты изделия: Глубина (мм) 167
Габариты изделия: Ширина (мм) 140
Диапазон краткосрочной задержки расцепителя короткого замыкания без выдержки
Диапазон рабочих температур (˚С) от -60°С до +70°С
Категория применения A
Категория применения по селективности неселективный
Климатическое исполнение и категория размещения УХЛ3
Количество полюсов 3
Комплексная защита от замыканий на землю нет
Контрольная температура (°С) 40
Макс. сечение присоединяемых медных шин (мм) 2 х (6 х 32)
Межполюсное расстояние (мм) 45
Механическая износостойкость (циклов "ВО") 10 000
Механический счётчик циклов нет
Моторный привод (дополнительно) да
Моторный привод встроенный нет
Наличие привода ручной
Номинальная рабочая наибольшая отключающая способность Ics (% Ic 100
Номинальная рабочая наибольшая отключающая способность переменно 65
Номинальная рабочая наибольшая отключающая способность переменно 10
Номинальное импульсное напряжение Uimp (кВ) 8
Номинальное напряжение изоляции Ui (В) 800
Номинальное рабочее напряжение переменного тока Ue (В) 690
Номинальное рабочее напряжение переменного тока Ue (В)_{2
400}
Номинальный кратковременно выдерживаемый ток Icw (А) 11 300
Номинальный продолжительный ток Iu (А) 400
Номинальный ток In (А) 400
Подходит для монтажа на DIN-рейку нет
Подходит для установки в распределительный щит да
Предельная коммутационная способность переменного тока Icu (кА) 10
Предельная коммутационная способность переменного тока Icu (кА)< 65
Предельная коммутационная способность переменного тока Icu при 4 65
Предельная коммутационная способность переменного тока Icu при 6 10
Присоединение внешних проводников переднее
Рабочая высота, (м) 2 000
Рабочий диапазон сетевого напряжения (В) 24-690
Расположение рукоятки ручного привода переднее
Регулировка максимальных расцепителей тока нет
Род тока AC
Способ крепления (монтажа) винт
Способ установки стационарный
Стандарт российский (ГОСТ, ТУ) ГОСТ IEC 60947-2
Степень защиты (IP) IP30
Тип изделия Выключатель автоматический
Тип оборудования Выключатель автоматический
Тип подключения болтовое соединение
Тип приёмки ОТК
Тип элемента управления рычажковый (перекидной рычаг)
Уставка расцепителей токов короткого замыкания 8800
Уставки по току мгновенного срабатывания расцепителя Ii (А) 8800,000
Частота тока (Гц) 50/60

В наличии на складе: 12 шт.

склад Мск: 12 шт.

93020.00р.

На складе
Код товара: 303834
Артикул: 303834
