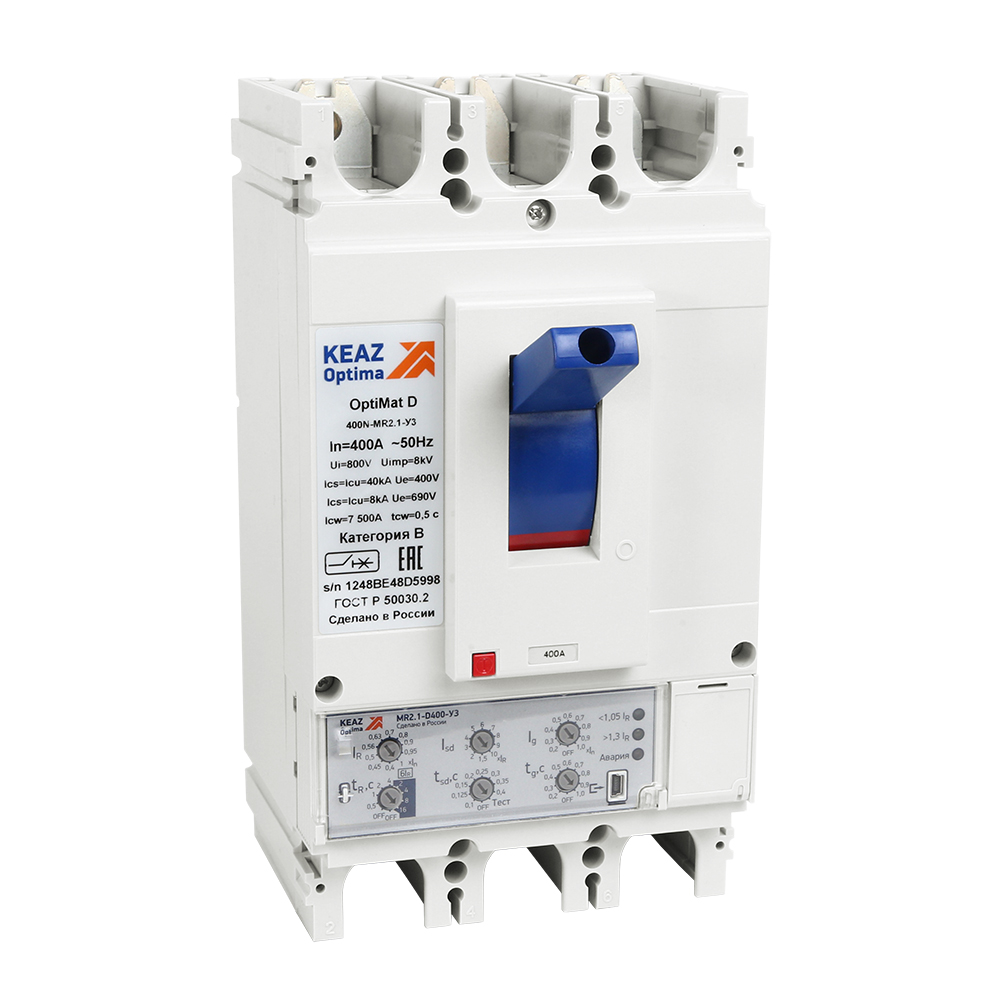

Выключатель автоматический OptiMat D400N-MR2.1-У3

Характеристики киаз

• ETIM Класс ID EC000228
• Вибро-сейсмо стойкость 9
• Вид подключения главной электрической цепи Подключение спереди
• Вид присоединяемых проводников шина/провод
• Вид расцепителей электронный
• Вид рукоятки центральная
• Включено в реестр промышленной продукции РФ да
• Возможность самостоятельного подключения дополнительных устройст да
• Возможность установки индикатора отключения да
• Время номинально кратковременно выдерживаемого тока tcw (с) 0,5
• Время срабатывания в зоне перегрузки tr, c 0,5/1/2/4/8/16
• Время срабатывания мгновенного расцепителя ti 0.05 с
• Время срабатывания расцепителя в зоне КЗ tm 0.1 с
• Вспомогательные (свободные) контакты Нет
• Встроенная защита от замыканий на землю false
• Высота 256 мм
• Габариты изделия: Высота (мм) 256
• Габариты изделия: Глубина (мм) 167
• Габариты изделия: Ширина (мм) 140
• Гарантийный срок (лет) 5
• Глубина 167 мм
• Диапазон краткосрочной задержки расцепителя короткого замыкания 0-0,4
• Диапазон рабочих температур (˚С) от -40°С до +70°С
• Диапазон регулировки теплового расцепителя 160...400 А
• Диапазон регулировки теплового расцепителя (А) 0,4-1In
• Категория применения B
• Категория применения по селективности селективный
• Климатическое исполнение У3
• Климатическое исполнение и категория размещения У3
• Количество вспомогательных нормально замкнутых (НЗ) контактов 6
• Количество вспомогательных нормально разомкнутых (НО) контактов 6
• Количество полюсов 3
• Комплексная защита от замыканий на землю да
• Конструкция прибора Встраиваемое устройство фиксированной установки (стационарный)
• Контрольная температура (°С) 40
• Коэффициент гарантированного несрабатывания, о.е. 1
• Коэффициент гарантированного срабатывания, о.е. 1
• Кратности уставки мгновенного расцепителя Ki, о.е. 12.5
• Кратности уставки расцепителя Кm, о.е 1,5;2;3;4;5;6;7;8;9;10
• Кратность тока для времени tr, о.е. 6
• Крепление Монтажная рейка
• Макс. сечение присоединяемых медных шин (мм) 2 х (6 х 32)
• Максимальное сечение проводника, мм^2 120
• Масса 6.2 кг
• Межполюсное расстояние (мм) 45
• Механическая износостойкость (циклов "ВО") 10 000
• Механический счётчик циклов нет
• Моторный привод (дополнительно) да
• Моторный привод встроенный нет
• Моторный привод опционально true
• Наличие дифференциального расцепителя false
• Наличие привода ручной
• Наличие теплового расцепителя false
• Наличие электромагнитного расцепителя false
• Наличие электронного расцепителя true
• Номинальная отключающая способность Icu при 400 В, 50 Гц 40 кА
• Номинальная рабочая наибольшая отключающая способность Ics (% Ic 100
• Номинальная рабочая наибольшая отключающая способность переменно 40
• Номинальная рабочая наибольшая отключающая способность переменно 8
• Номинальное импульсное напряжение Uimp (кВ) 8
• Номинальное напряжение 400...690 В
• Номинальное напряжение изоляции Ui (В) 800
• Номинальное напряжение сети 380/220;660/380
• Номинальное рабочее напряжение переменного тока Ue (В) 690
• Номинальное рабочее напряжение переменного тока Ue (В)_{2 400}
• Номинальный кратковременно выдерживаемый ток Icw (А) 7 500
• Номинальный продолжительный ток Iu 400 А
• Номинальный продолжительный ток Iu (А) 400
• Номинальный ток In (А) 400
• Нормативный документ ГОСТ Р 50030.2
• Подходит для монтажа на DIN-рейку нет
• Подходит для монтажа на DIN-рейку (Ω-типа) false
• Подходит для установки в распределительный щит да
• Предельная коммутационная способность переменного тока Icu (кА) 8
• Предельная коммутационная способность переменного тока Icu (кА)< 40
• Предельная коммутационная способность переменного тока Icu при 4 40
• Предельная коммутационная способность переменного тока Icu при 6 8
• Предельная коммутационная способность при 660/380В Ics 100 кА
• Присоединение внешних проводников переднее
• Рабочая высота, (м) 2 000
• Рабочий диапазон сетевого напряжения (В) 24-690
• Раздел 400А
• Расположение рукоятки ручного привода переднее
• Регулировка максимальных расцепителей тока да
• Род тока AC
• С расцепителем минимального напряжения false
• Серия OptiMat D
• Способ задания уставки мгновенного расцепителя По току (Ii)
• Способ задания уставки расцепителя По току (Im)
• Способ крепления (монтажа) винт
• Способ установки стационарный
• Стандарт российский (ГОСТ, ТУ) ГОСТ IEC 60947-2
• Степень защиты (IP) IP30
• Страна производитель Россия
• Тип изделия Выключатель автоматический
• Тип изделия/компонента Выключатель автоматический в литом корпусе
• Тип монтажной рейки 35х7.5; 35х15
• Тип оборудования Выключатель автоматический
• Тип подключения болтовое соединение
• Тип подключения силовой электрической цепи Винтовое соединение
• Тип приёмки ОТК
• Тип расцепителя MR2.0
• Тип характеристики срабатывания расцепителя Tm B
• Тип элемента управления рычажковый (перекидной рычаг)
• ТНВЭД код 8536201008
• Токи уставки мгновенного расцепителя Ii, о.е. 5000
• Токи уставки расцепителя Im, А Нет (без)
• Уставка расцепителей токов короткого замыкания 1,5-10In
• Уставки по времени срабатывания расцепителя в зоне короткого зам 0,1;0,125;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
• Уставки по времени срабатывания расцепителя при однофазном корот 0,2;0,3;0,4;0,5;0,6;0,7;0,8;0,9;1;Мгн.
• Уставки по времени срабатывания расцепителя при токе 6IR (с) 0,5;1;2;4;OFF
• Уставки по времени срабатывания расцепителя при токе 6IR с функц 2;4;8;16;OFF
• Уставки по току мгновенного срабатывания расцепителя Ii (А) 5000
• Уставки по току срабатывания расцепителя в зоне короткого замыка 1,5;2;3;4;5;6;7;8;9;10
• Уставки по току срабатывания расцепителя при однофазном коротком 0,2;0,3;0,4;0,5;0,6;0,7;0,8;0,9;1;OFF
• Частота тока (Гц) 50
• Ширина 140 мм
• Электродинамическая стойкость при 380/220В Icm 84 кА
• Электродинамическая стойкость при 660/380В Icm 13.6 кА
