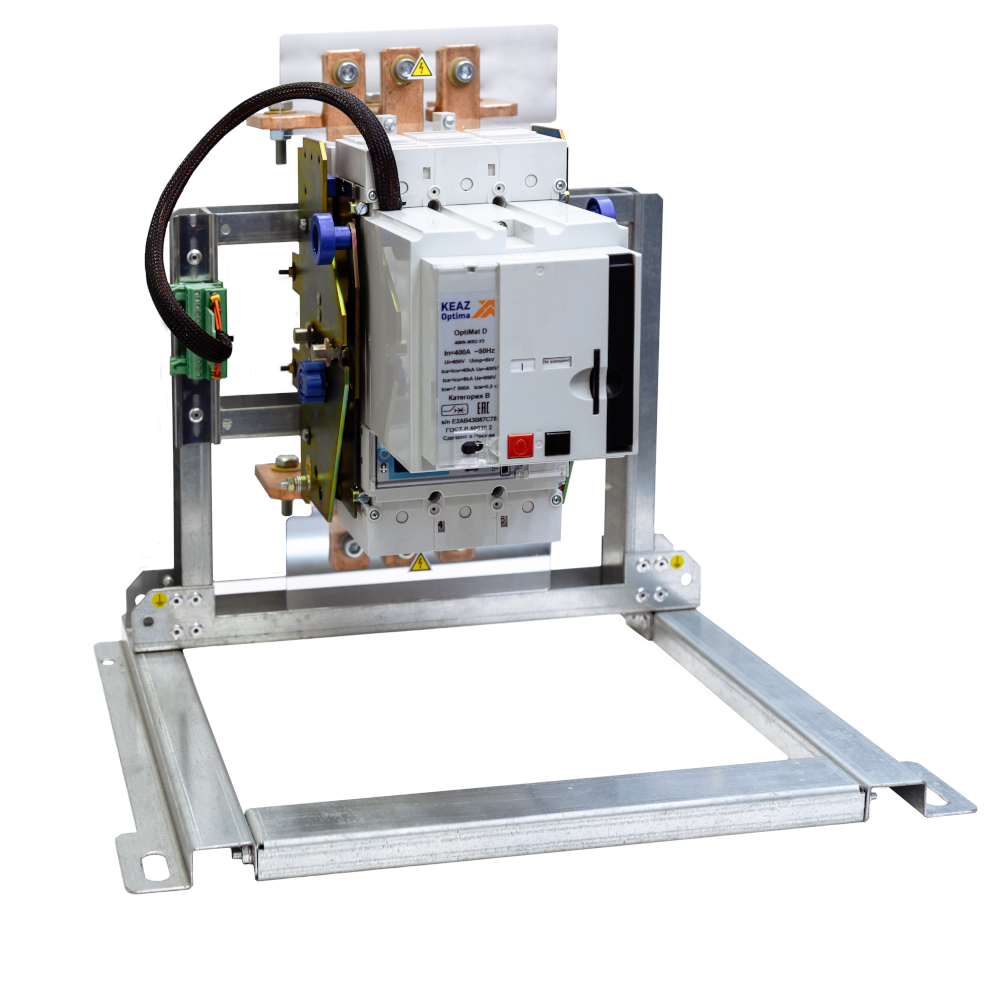

Блок замены автоматического выключателя-АВМ4СВ/НВ-OptiMat D400N-MR1.1-ВИ-ВК-НР110DC/230AC-ПРД-ВВЦ-РВЦ

Характеристики киаз

• ETIM Класс ID EC000228
• Вибро-сейсмо стойкость 9
• Вид подключения главной электрической цепи Подключение спереди
• Вид присоединяемых проводников шина (провод по запросу)
• Вид расцепителей электронный
• Возможность самостоятельного подключения дополнительных устройст да
• Возможность установки индикатора отключения false
• Время номинально кратковременно выдерживаемого тока tcw (с) 0,5
• Время срабатывания в зоне перегрузки tr, c 12
• Время срабатывания мгновенного расцепителя ti 0.05 с
• Время срабатывания расцепителя в зоне КЗ tm 0.1 с
• Вспомогательные (свободные) контакты 4 переключающих
• Встроенная защита от замыканий на землю false
• Высота 580 мм
• Габариты изделия: Высота (мм) 529,5
• Габариты изделия: Глубина (мм) 474
• Габариты изделия: Ширина (мм) 535
• Гарантийный срок (лет) 5
• Глубина 750 мм
• Диапазон рабочих температур (˚С) от -25°С до +40°С
• Диапазон регулировки теплового расцепителя 160...400 А
• Категория применения по селективности неселективный
• Климатическое исполнение У3
• Климатическое исполнение и категория размещения У3
• Количество вспомогательных замыкающих контактов 4
• Количество вспомогательных нормально замкнутых (НЗ) контактов 4
• Количество вспомогательных нормально разомкнутых (НО) контактов 4
• Количество вспомогательных размыкающих контактов 4
• Количество полюсов 3
• Конструкция прибора Выдвижное/выкатное устройство
• Коэффициент гарантированного несрабатывания, о.е. 1
• Коэффициент гарантированного срабатывания, о.е. 1
• Кратности уставки мгновенного расцепителя Ki, о.е. 12.5
• Кратности уставки расцепителя Кm, о.е 1,5;2;3;4;5;6;7;8;9;10
• Кратность тока для времени tr, о.е. 6
• Крепление Монтажная рейка
• Макс. сечение присоединяемых медных шин (мм) 5х40
• Максимальное сечение проводника, мм^2 120
• Масса 43 кг
• Моторный привод встроенный false
• Моторный привод опционально false
• Наличие дифференциального расцепителя false
• Наличие независимого расцепителя да
• Наличие привода ручной
• Наличие теплового расцепителя false
• Наличие электромагнитного расцепителя false
• Наличие электронного расцепителя true
• Независимый расцепитель (В) 110DC/230AC
• Номинальная отключающая способность Icu при 400 В, 50 Гц 40 кА
• Номинальная рабочая наибольшая отключающая способность Ics (% Ic 100
• Номинальная рабочая наибольшая отключающая способность переменно 40
• Номинальная рабочая наибольшая отключающая способность переменно 8
• Номинальное импульсное напряжение Uimp (кВ) 8
• Номинальное напряжение 690...690 В
• Номинальное напряжение изоляции Ui (В) 690
• Номинальное напряжение сети 380/220;660/380
• Номинальное рабочее напряжение переменного тока Ue (В) 400
• Номинальное рабочее напряжение переменного тока Ue (В)_{2 690}
• Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА) 7,5
• Номинальный продолжительный ток Iu 400 А
• Номинальный продолжительный ток Iu (А) 400
• Номинальный ток In (А) 400
• Нормативный документ ГОСТ Р 50030.2
• Подходит для монтажа на DIN-рейку (Ω-типа) false
• Предельная коммутационная способность переменного тока Icu (кА) 100
• Предельная коммутационная способность переменного тока Icu при 4 40
• Предельная коммутационная способность переменного тока Icu при 6 8
• Предельная коммутационная способность при 660/380В Ics 100 кА
• Присоединение внешних проводников заднее
• Раздел 400А
• Регулировка максимальных расцепителей тока да
• Ретрофит для замены выключателей 1,АВМ4СВ/НВ
• Род тока AC
• С расцепителем минимального напряжения false
• Серия OptiMat D
• Способ задания уставки мгновенного расцепителя По току (Ii)
• Способ задания уставки расцепителя По току (Im)
• Способ крепления (монтажа) болтовое соединение
• Способ установки выдвижной
• Стандарт российский (ГОСТ, ТУ) ТУ 27.12.31-001-14674084-2020
• Степень защиты (IP) IP00
• Страна производитель Россия
• Тип изделия Выключатель автоматический
• Тип изделия/компонента Блок замены автоматического выключателя
• Тип монтажной рейки 35х7.5; 35х15
• Тип оборудования Выключатель автоматический
• Тип подключения болтовое соединение
• Тип подключения силовой электрической цепи Подключение на шину
• Тип приёмки ОТК
• Тип расцепителя MR1.1
• Тип характеристики срабатывания расцепителя Tm B
• Тип элемента управления Рычажковый (перекидной рычаг)
• ТНВЭД код 8537109800
• Токи уставки мгновенного расцепителя Ii, о.е. 5000
• Токи уставки расцепителя Im, А Нет (без)
• Уставки по времени срабатывания расцепителя в зоне короткого зам 0; 0,08; 0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4
• Уставки по времени срабатывания расцепителя при однофазном корот 0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0
• Уставки по времени срабатывания расцепителя при токе 6IR с обрат 0,5; 1; 2; 4
• Уставки по времени срабатывания расцепителя при токе 6IR с функц 2; 4; 8; 12; 16
• Уставки по току мгновенного срабатывания расцепителя Ii (А) 5000
• Уставки по току срабатывания расцепителя в зоне короткого замыка 1,5; 2; 3; 4; 5; 6; 7; 8; 9; 10
• Частота тока (Гц) 50
• Ширина 780 мм
• Электродинамическая стойкость при 380/220В Icm 84 кА
• Электродинамическая стойкость при 660/380В Icm 13.6 кА
