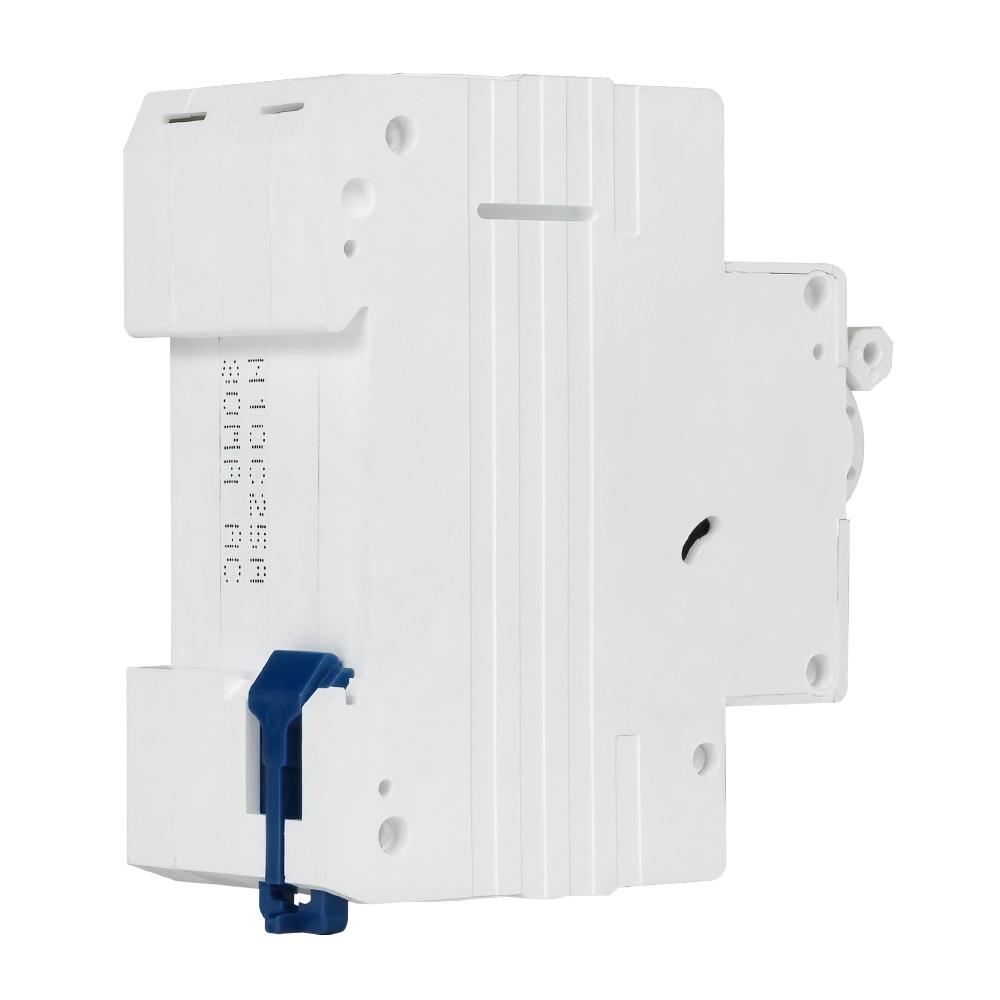

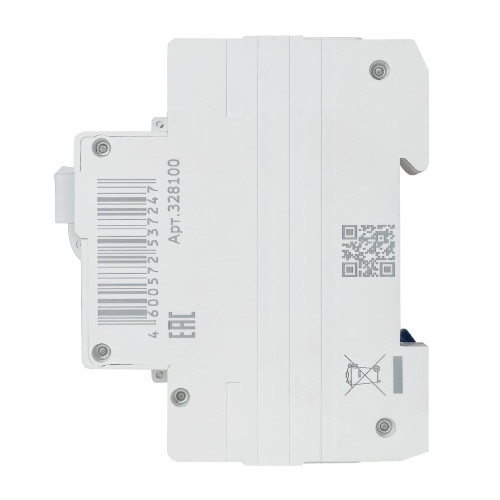

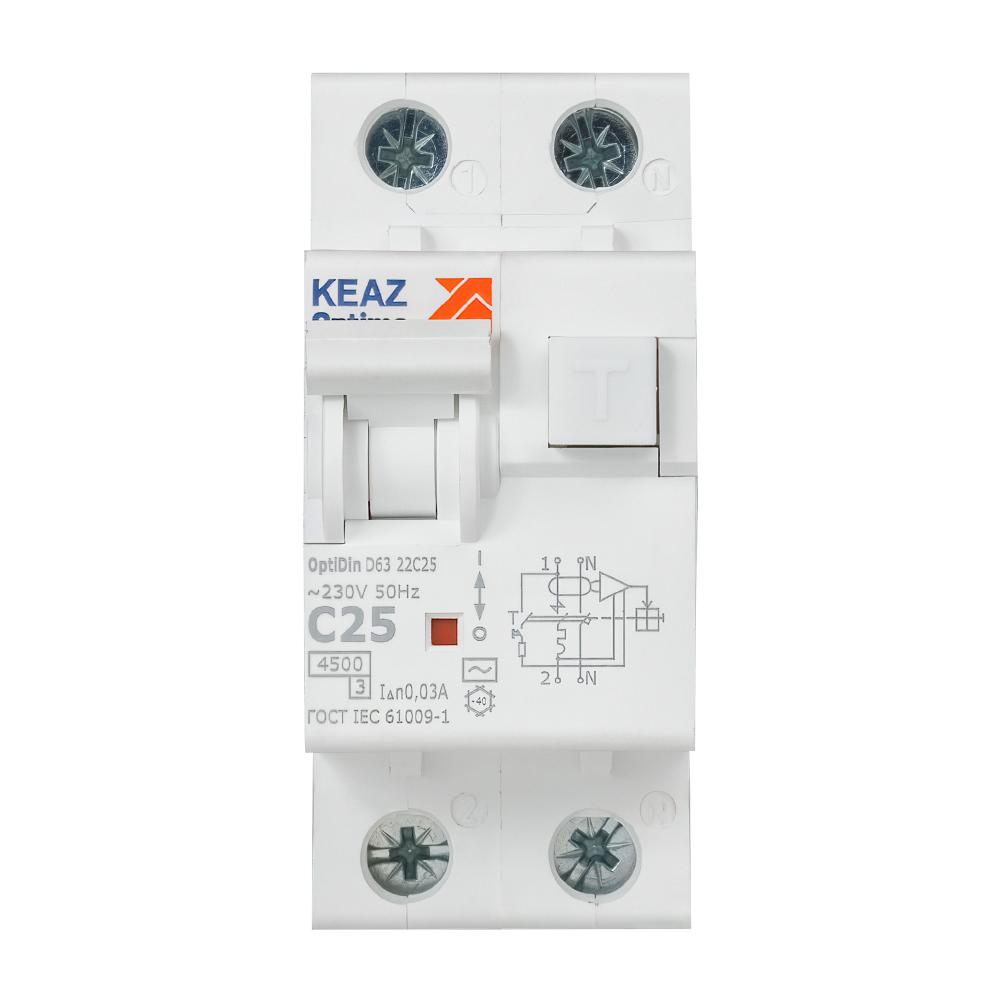

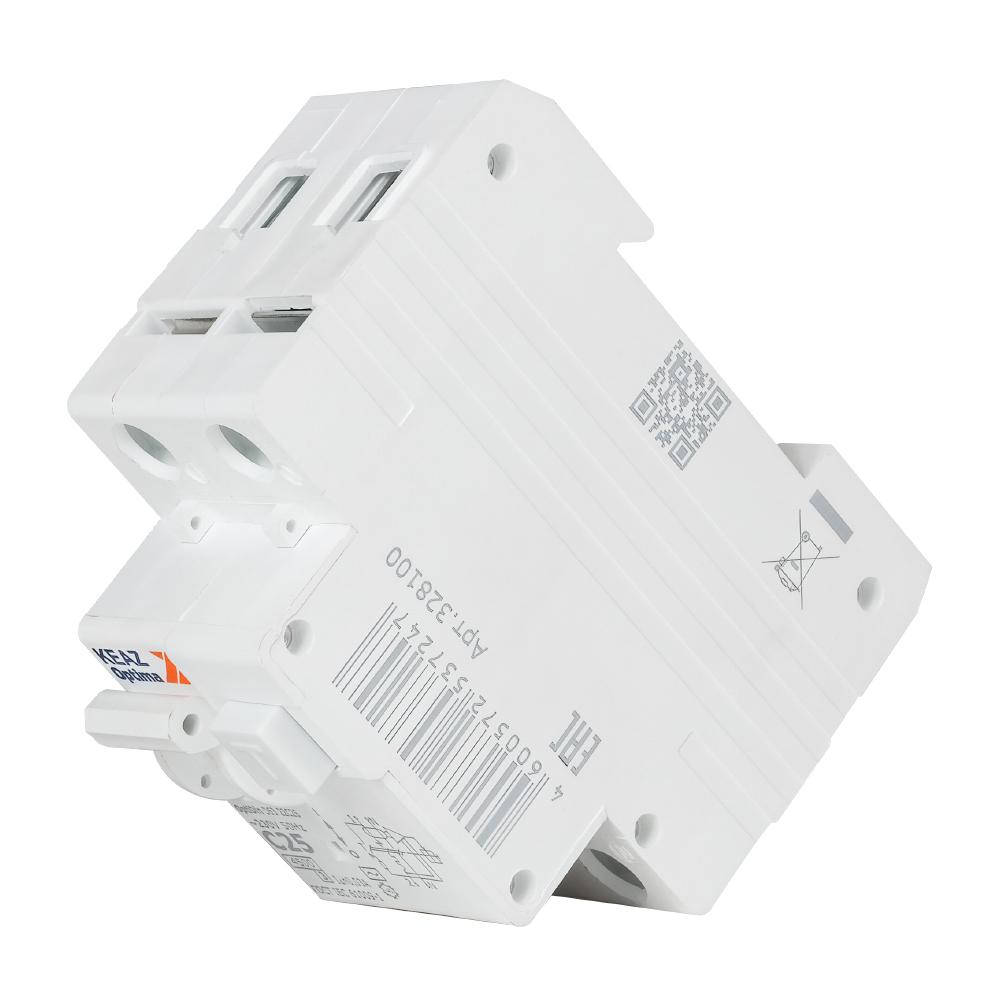

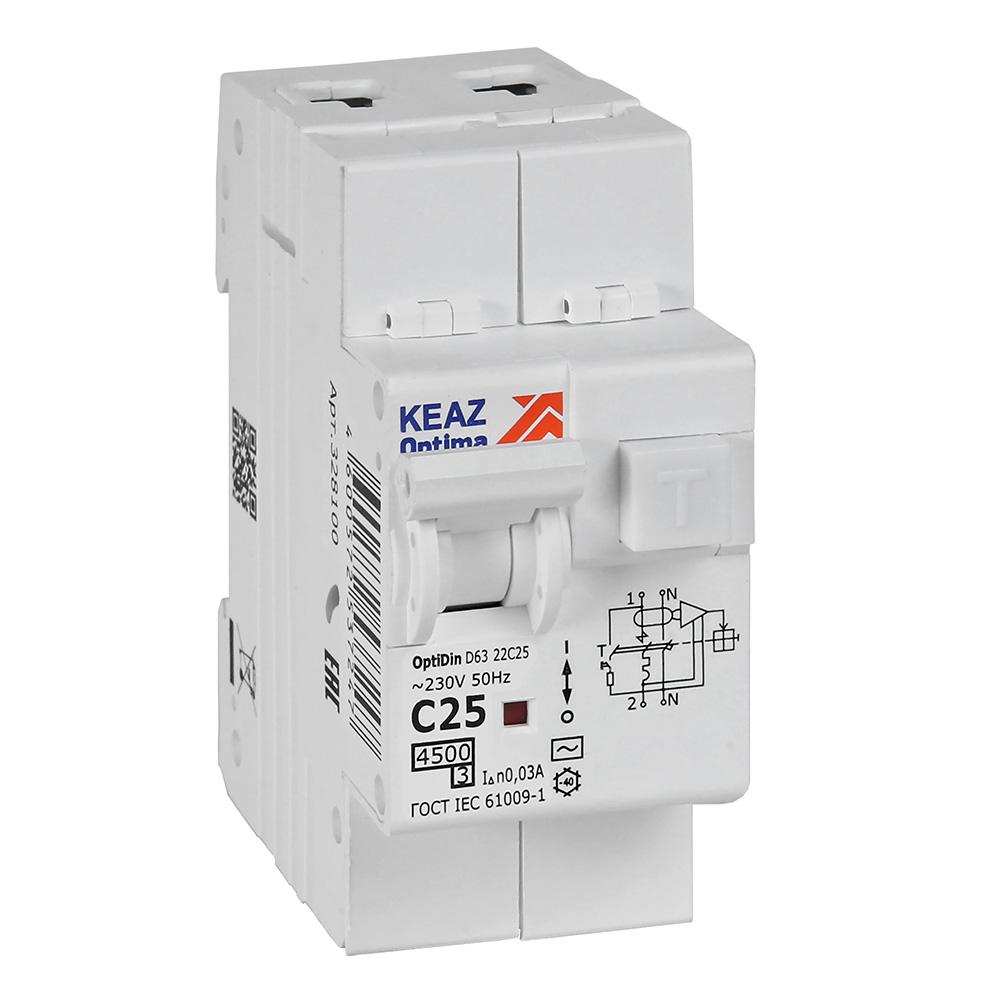

АВДТ с защитой от сверхтоков OptiDin D63-22C25-AC-У3 (2P, C25, 30mA, 4,5кА)

328100

Описание
Характеристики

Автоматический выключатель дифференциального тока на номинальный ток 25 А и номинальный отключающий дифференциальный ток 30 мА.

Характеристики ETIM

Предельная коммутационная способность переменного тока Icu (кА)	4,5
Количество полюсов	2
Уставка расцепителей токов короткого замыкания	5In-10In
Номинальный ток In (А)	25
Вид расцепителей	тепловой и электромагнитный
Номинальное рабочее напряжение переменного тока Ue (В)	230
Возможность самостоятельного подключения дополнительных устройств	нет
Макс. сечение присоединяемых проводов (мм²)	25
Способ установки	стационарный с креплением на панели
Степень защиты (IP)	IP20
Способ крепления (монтажа)	DIN-рейка
Род тока	AC
Категория применения по селективности	неселективный
Диапазон рабочих температур (˚С)	от -40°С до +55°С
Дополнительное оборудование	Нет
Присоединение внешних проводников	переднее
Габарит	2 модуля
Потери мощности (Вт)	9
Частота тока (Гц)	50
Характеристика диапазона отключения	C
Стандарт российский (ГОСТ, ТУ)	ГОСТ IEC 61009-1, ТУ3422-046-05758109-2008
Габариты изделия: Ширина (мм)	36
Габариты изделия: Высота (мм)	85
Габариты изделия: Глубина (мм)	73,1
Климатическое исполнение и категория размещения	У3
Номинальный отключающий дифференциальный ток (мА)	30
Категория ETIM	Автоматический выключатель дифференциального тока (дифавтомат, АВДТ)
Тип защитной характеристики по дифферециальному току	АС
Предельная коммутационная способность переменного тока Icu при 220АС (кА)	4,5
Наличие защиты от сверхтоков	да
Тип приёмки	ОТК
Тип тока утечки	AC
Селективная защита	нет
Ширина в количестве модулей	2
Отключающая способность по EN 60898 (кА)	4,5
Глубина монтажная (встраиваемая) (мм)	75
Степень загрязнения	3
Отключение нейтрали (N)	да
Общее количество полюсов	2
Общее количество защищенных полюсов	1
Категория перенапряжения	3
Класс токоограничения	3
Тип оборудования	АВДТ с защитой от сверхтоков
Сегмент РЖД	нет
ETIM Класс ID	EC000905
Наличие расцепителя от дугового пробоя	false
Номинальный ток	25 А
Предельная коммутационная способность при 380/220В Ics	4.5 кА
Конструктивное исполнение	Стационарный
Модульный	true
Степень защиты	IP20
Гарантийный срок (лет)	5
Раздел	25А
Номинальное напряжение сети	380/220
Наличие теплового расцепителя	true
Наличие электромагнитного расцепителя	true
Наличие электронного расцепителя	false
Наличие дифференциального расцепителя	true
Электродинамическая стойкость при 380/220В Icm	7.65 кА
Токи уставки расцепителя в зоне перегрузки Ir, А	25 кА
Кратность нижней границы, о.е.	5
Кратность верхней границы, о.е.	10
Время срабатывания расцепителя в зоне КЗ tm	0.04 с
Токи уставок I∆, мА	30
Активное сопротивление полюса R, мОм	1.1
Реактивное сопротивление полюса X, мОм	0
Высота	85 мм
Ширина	36 мм
Глубина	76.7 мм
Масса	0.19 кг
Тип монтажной рейки	35х7.5; 35х15
Крепление	Монтажная рейка
Климатическое исполнение	У3
Способ задания уставки расцепителя	По типу (A/B/C/D…)
Тип характеристики срабатывания расцепителя Tm	C
Нормативный документ	ГОСТ IEC 61009-1
Количество модулей	2
Максимальное сечение проводника, мм^2	25
Номинальное напряжение	230 В
Характеристика срабатывания (кривая тока)	C
Количество защищенных полюсов	1
Модульная ширина	2
Тип напряжения	AC
Частота	50 Гц
Номинальный ток утечки	0.03 А
Характеристика отключения	Без задержки
Страна производитель	Россия
ТНВЭД код	8536301000

Документы и сертификаты KEAZ

Характеристики киаз

ETIM Класс ID EC000905
Активное сопротивление полюса R, мОм 1.1
Вид расцепителей тепловой и электромагнитный
Возможность самостоятельного подключения дополнительных устройст нет
Время срабатывания расцепителя в зоне КЗ tm 0.04 с
Высота 85 мм
Габарит 2 модуля
Габариты изделия: Высота (мм) 85
Габариты изделия: Глубина (мм) 73,1
Габариты изделия: Ширина (мм) 36
Гарантийный срок (лет) 5
Глубина 76.7 мм
Глубина монтажная (встраиваемая) (мм) 75
Диапазон рабочих температур (˚С) от -40°С до +55°С
Дополнительное оборудование Нет
Категория перенапряжения 3
Категория применения по селективности неселективный
Класс токоограничения 3
Климатическое исполнение У3
Климатическое исполнение и категория размещения У3
Количество защищенных полюсов 1
Количество модулей 2
Количество полюсов 2
Конструктивное исполнение Стационарный
Кратность верхней границы, о.е. 10
Кратность нижней границы, о.е. 5
Крепление Монтажная рейка
Макс. сечение присоединяемых проводов (мм²) 25
Максимальное сечение проводника, мм^2 25
Масса 0.19 кг
Модульная ширина 2
Модульный true
Наличие дифференциального расцепителя true
Наличие защиты от сверхтоков да
Наличие расцепителя от дугового пробоя false
Наличие теплового расцепителя true
Наличие электромагнитного расцепителя true
Наличие электронного расцепителя false
Номинальное напряжение 230 В
Номинальное напряжение сети 380/220
Номинальное рабочее напряжение переменного тока Ue (В) 230
Номинальный отключающий дифференциальный ток (мА) 30
Номинальный ток 25 А
Номинальный ток In (А) 25
Номинальный ток утечки 0.03 А
Нормативный документ ГОСТ IEC 61009-1
Общее количество защищенных полюсов 1
Общее количество полюсов 2
Отключающая способность по EN 60898 (кА) 4,5
Отключение нейтрали (N) да
Потери мощности (Вт) 9
Предельная коммутационная способность переменного тока Icu (кА) 4,5
Предельная коммутационная способность переменного тока Icu при 2 4,5
Предельная коммутационная способность при 380/220В Ics 4.5 кА
Присоединение внешних проводников переднее
Раздел 25А
Род тока AC
Сегмент РЖД нет
Селективная защита нет
Способ задания уставки расцепителя По типу (A/B/C/D…)
Способ крепления (монтажа) DIN-рейка
Способ установки стационарный с креплением на панели
Стандарт российский (ГОСТ, ТУ) ГОСТ IEC 61009-1, ТУ3422-046-05758109-2008
Степень загрязнения 3
Степень защиты IP20
Степень защиты (IP) IP20
Страна производитель Россия
Тип защитной характеристики по дифферециальному току АС
Тип монтажной рейки 35х7.5; 35х15
Тип напряжения AC
Тип оборудования АВДТ с защитой от сверхтоков
Тип приёмки ОТК
Тип тока утечки AC
Тип характеристики срабатывания расцепителя Tm C
ТНВЭД код 8536301000
Токи уставок I∆, мА 30
Уставка расцепителей токов короткого замыкания 5In-10In
Характеристика диапазона отключения C
Характеристика отключения Без задержки
Характеристика срабатывания (кривая тока) C
Частота 50 Гц
Частота тока (Гц) 50
Ширина 36 мм
Ширина в количестве модулей 2
Электродинамическая стойкость при 380/220В Icm 7.65 кА

В наличии на складе: 4368 шт.

склад Мск: 4368 шт.

2750.00р.

На складе
Код товара: 328100
Артикул: 328100
