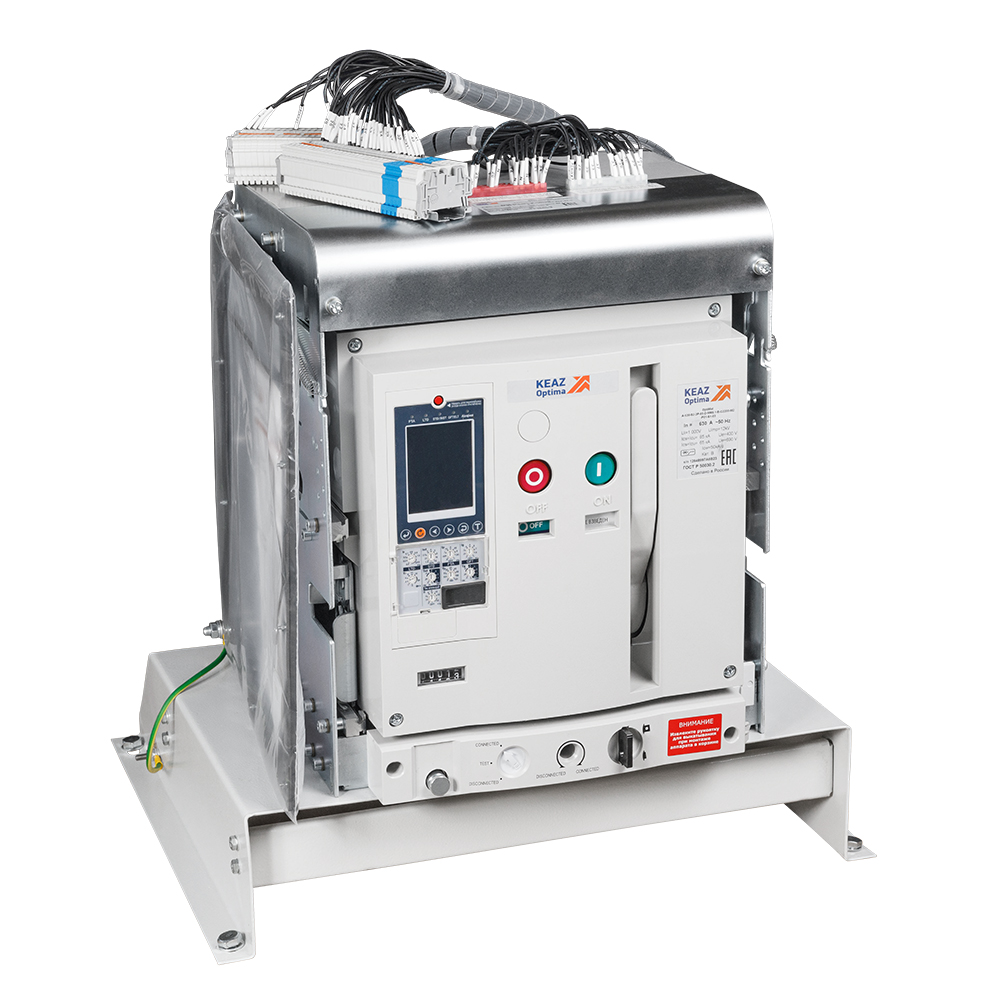

Блок замены автоматического выключателя-APU-30A-W-OptiMat A-630-S2-3P-85-D-MR8.1-B-C2200-M2-P01-S1-03

Характеристики киаз

• ETIM Класс ID EC000228
• Вид подключения главной электрической цепи Подключение сзади
• Вид присоединяемых проводников шина
• Вид расцепителей электронный
• Возможность самостоятельного подключения дополнительных устройст да
• Возможность установки индикатора отключения false
• Время номинально кратковременно выдерживаемого тока tcw (с) 50
• Время срабатывания в зоне перегрузки tr, c 0,5/1/2/3/4/8/12/16/20/24/30
• Время срабатывания мгновенного расцепителя ti 0.05 с
• Время срабатывания расцепителя в зоне КЗ tm 0.05 с
• Вспомогательные (свободные) контакты 6з+6р
• Встроенная защита от замыканий на землю false
• Второй независимый расцепитель Нет
• Высота 580 мм
• Габариты изделия: Высота (мм) 432
• Габариты изделия: Глубина (мм) 396
• Габариты изделия: Ширина (мм) 353
• Гарантийный срок (лет) 5
• Глубина 750 мм
• Диапазон рабочих температур (˚С) от -25°С до +40°С
• Диапазон регулировки теплового расцепителя 252...630 А
• Дополнительное оборудование Нет
• Дополнительный расцепитель Нет
• Замок внутренней установки нет
• Защитные шторки да
• Категория применения по селективности селективный
• Катушка включения (В) 230 В АС/220 В DC
• Климатическое исполнение У3
• Климатическое исполнение и категория размещения У3
• Количество вспомогательных замыкающих контактов 3
• Количество вспомогательных нормально замкнутых (НЗ) контактов 6
• Количество вспомогательных нормально разомкнутых (НО) контактов 6
• Количество вспомогательных переключающих контактов 6
• Количество вспомогательных размыкающих контактов 3
• Количество полюсов 3
• Конденсаторный источник питания нет
• Конструкция прибора Выдвижное/выкатное устройство
• Контакт готовности к включению нет
• Коэффициент гарантированного несрабатывания, о.е. 1
• Коэффициент гарантированного срабатывания, о.е. 1
• Кратности уставки расцепителя Кm, о.е 1
• Кратность тока для времени tr, о.е. 6
• Крепление Монтажная рейка
• Максимальное сечение проводника, мм^2 Прочее
• Масса 48 кг
• Механический счётчик циклов да
• Моторный привод встроенный да
• Моторный привод опционально true
• Наличие вспомогательных контактов сигнализации да
• Наличие дифференциального расцепителя false
• Наличие минимального расцепителя нет
• Наличие независимого расцепителя да
• Наличие привода ПД2 220V AC/DC + ручной привод
• Наличие теплового расцепителя false
• Наличие электромагнитного расцепителя false
• Наличие электронного расцепителя true
• Независимый расцепитель (В) 230 В АС/220 В DC
• Номинальная отключающая способность Icu при 400 В, 50 Гц 85 кА
• Номинальная рабочая наибольшая отключающая способность Ics (% Ic 100
• Номинальная рабочая наибольшая отключающая способность переменно 85
• Номинальная рабочая наибольшая отключающая способность переменно 60
• Номинальное импульсное напряжение Uimp (кВ) 12
• Номинальное напряжение 690...690 В
• Номинальное напряжение изоляции Ui (В) 1 000
• Номинальное напряжение питания цепи управления Us (В) 230AC/DC
• Номинальное напряжение сети 380/220;660/380
• Номинальное рабочее напряжение переменного тока Ue (В) 400
• Номинальное рабочее напряжение переменного тока Ue (В)_{2 690}
• Номинальный кратковременно выдерживаемый ток Icw (А) 50
• Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА) 50
• Номинальный продолжительный ток Iu 630 А
• Номинальный продолжительный ток Iu (А) 630
• Номинальный ток In (А) 630
• Нормативный документ ГОСТ Р 50030.2
• Подходит для монтажа на DIN-рейку (Ω-типа) false
• Предельная коммутационная способность переменного тока Icu (кА) 85
• Предельная коммутационная способность переменного тока Icu при 4 85
• Предельная коммутационная способность переменного тока Icu при 6 60
• Предельная коммутационная способность при 660/380В Ics 85 кА
• Присоединение внешних проводников заднее
• Рабочая высота, (м) 2 000
• Раздел 630А\Выдвижной
• Расцепитель минимального напряжения (В) Нет
• Регулировка максимальных расцепителей тока да
• Ретрофит для замены выключателей 1,APU-30A-W
• Род тока AC
• С расцепителем минимального напряжения false
• Серия OptiMat A
• Сигнализация положения выключателя в корзине нет
• Способ задания уставки мгновенного расцепителя По току (Ii)
• Способ задания уставки расцепителя По кратности (Km)
• Способ установки выдвижной
• Стандарт российский (ГОСТ, ТУ) ГОСТ Р 50030.2
• Степень защиты (IP) IP20
• Страна производитель Россия
• Тип изделия Выключатель автоматический
• Тип изделия/компонента Блок замены автоматического выключателя
• Тип монтажной рейки 35х7.5; 35х15
• Тип оборудования Выключатель автоматический
• Тип подключения болтовое соединение
• Тип подключения силовой электрической цепи Болтовое соединение
• Тип приёмки ОТК
• Тип расцепителя MR8.1
• Тип характеристики срабатывания расцепителя Tm B
• Тип элемента управления Кнопка нажимная
• Типоразмер S2-Второй габаритный размер
• ТНВЭД код 8537109800
• Токи уставки мгновенного расцепителя Ii, о.е. 2;4;6;8;10;12;15;OFF
• Токи уставки расцепителя Im, А 10In-20In
• Уставки по времени срабатывания расцепителя в зоне короткого зам 0,1;0,2;0,3;0,4;OFF
• Уставки по времени срабатывания расцепителя в зоне короткого зам 0,1;0,2;0,3;0,4
• Уставки по времени срабатывания расцепителя при однофазном корот 0,1;0,2;0,3;0,4
• Уставки по времени срабатывания расцепителя при однофазном корот 0,1;0,2;0,3;0,4;OFF
• Уставки по времени срабатывания расцепителя при токе 6IR (с) 1;2;4;8;12;16;20;24;30
• Уставки по току мгновенного срабатывания расцепителя Ii в кратно 2;3;4;6;8;10;12;15;OFF
• Уставки по току срабатывания расцепителя в зоне короткого замыка 1,5;2;2,5;3;4;5;6;8;10
• Уставки по току срабатывания расцепителя при однофазном коротком 0,2;0,3;0,4;0,5;0,6;0,7;0,8;0,9;1
• Частота тока (Гц) 50
• Ширина 780 мм
• Электродинамическая стойкость при 380/220В Icm 187 кА
• Электродинамическая стойкость при 660/380В Icm 143 кА
