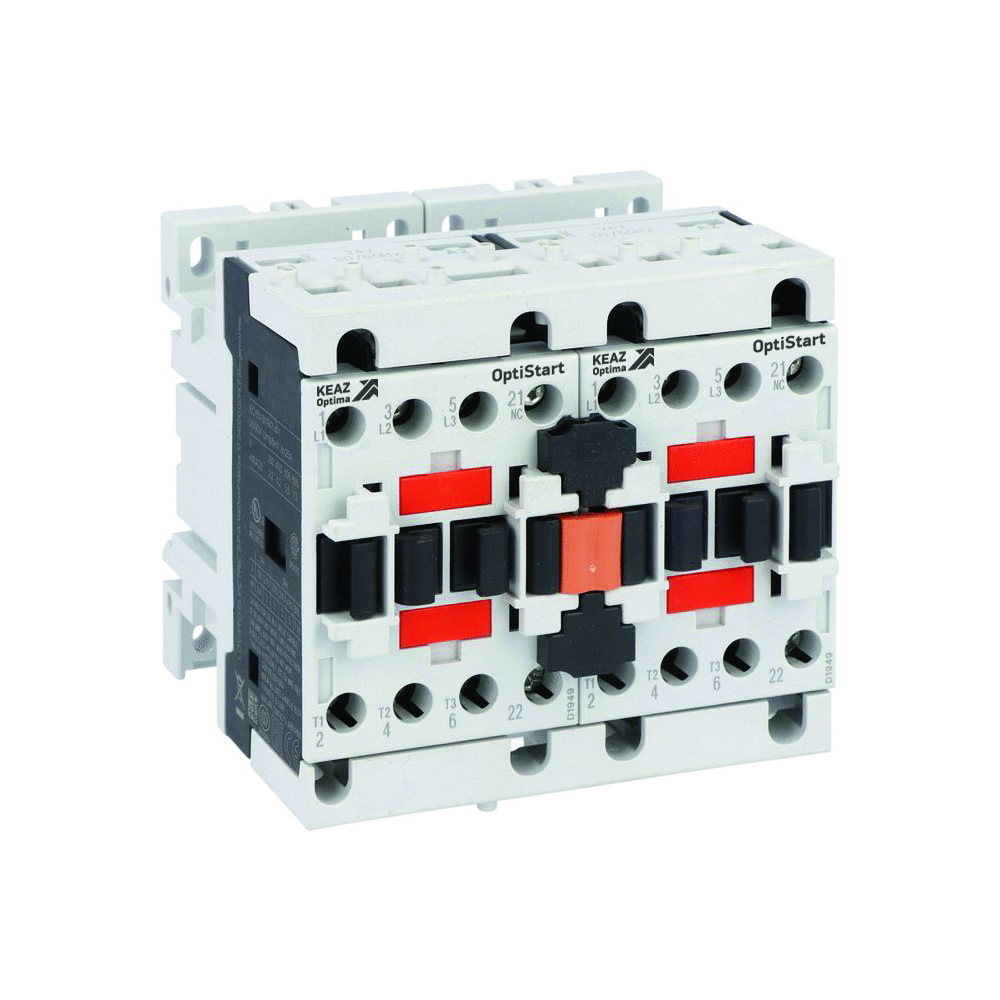

Сборка контакторов реверсивная OptiStart K-FC-09-30-01-A230

335140

Описание
Характеристики

Характеристики ETIM

Степень защиты (IP)	IP20
Способ крепления (монтажа)	DIN-рейка, винт
Дополнительное оборудование	нет
Стандарт российский (ГОСТ, ТУ)	ГОСТ IEC 60947-4-1
Номинальное напряжение изоляции Ui (В)	690
Номинальное импульсное напряжение Uimp (кВ)	6
Номинальный рабочий ток Ie (А) для AC3, V=380-400AC	9
Напряжение катушки управления (В)	230
Габариты изделия: Ширина (мм)	90
Габариты изделия: Высота (мм)	83
Габариты изделия: Глубина (мм)	90
Род тока катушки управления	AC
Категория ETIM	Магнитный пускатель/контактор перемен. тока (AC)
Условный тепловой ток на открытом воздухе Ith (A)	25
Количество вспомогательных размыкающих контактов	1
Тип подключения	Винтовое соединение
Исполнение контактора	открытое
Тип оборудования	Сборка контакторов
Количество силовых полюсов	3
Мощность двигателя Р (kW) для AC3, V=230AC	2,2
Мощность двигателя Р (kW) для AC3, V=400AC	4,2
Мощность двигателя Р (kW) для AC3, V=690AC	7,5
ETIM Класс ID	EC000066
Номинальный ток	9 А
Количество полюсов	Прочее
Модульный	false
Степень защиты	IP20
Номинальное напряжение Un	690 В
Тип пускателя или контактора	Реверсивный
Нижняя граница диапазона несрабатывания	0 А
Верхняя граница диапазона несрабатывания	0 А
Тип реле	Прочее
Количество НО контактов	0
Количество НЗ контактов	1
Гарантийный срок (лет)	2
Серия	OptiStart K
Активное сопротивление полюса R, мОм	0
Высота	83 мм
Ширина	90 мм
Глубина	90 мм
Масса	0.78 кг
Тип монтажной рейки	35х7.5; 35х15
Крепление	Монтажная рейка или плата
Климатическое исполнение	УХЛ3
Нормативный документ	ГОСТ Р 50030.2, ГОСТ IEC 60947-4-1
Количество модулей	0
Максимальное сечение проводника, мм^2	Прочее
Номинальное напряжение питания цепи управления Us постоянного тока DC	0...0 В
Номинальное напряжение питания цепи управления Us AC 50 Гц	230...230 В
Тип подключения силовой электрической цепи	Винтовое соединение
Количество вспомогательных нормально замкнутых (НЗ) контактов	1
Количество вспомогательных нормально разомкнутых (НО) контактов	0
Тип изделия/компонента	Контактор
Номинальное напряжение питания цепи управления Us AC 60 Гц	230...230 В
Номинальный рабочий ток Ie при AC-1, 400 В	25 А
Номинальный рабочий ток Ie при AC-3, 400 В	9 А
Количество нормально замкнутых (НЗ) силовых контактов	0
Количество нормально разомкнутых (НО) силовых контактов	3
Номинальная коммутируемая мощность при AC-3, 400 В	4.2 кВт
Модульное исполнение	false
Номинальный рабочий ток Ie при AC-4, 400 В	4.9 А
Тип напряжения управления	AC
Страна производитель	Италия
ТНВЭД код	8536508008
Напряжение катушки управления	230

Документы и сертификаты KEAZ

Характеристики киаз

ETIM Класс ID EC000066
Верхняя граница диапазона несрабатывания 0 А
Высота 83 мм
Габариты изделия: Высота (мм) 83
Габариты изделия: Глубина (мм) 90
Габариты изделия: Ширина (мм) 90
Гарантийный срок (лет) 2
Глубина 90 мм
Дополнительное оборудование нет
Исполнение контактора открытое
Климатическое исполнение УХЛ3
Количество вспомогательных нормально замкнутых (НЗ) контактов 1
Количество вспомогательных размыкающих контактов 1
Количество НЗ контактов 1
Количество нормально разомкнутых (НО) силовых контактов 3
Количество полюсов Прочее
Количество силовых полюсов 3
Крепление Монтажная рейка или плата
Максимальное сечение проводника, мм^2 Прочее
Масса 0.78 кг
Модульное исполнение false
Модульный false
Мощность двигателя Р (kW) для AC3, V=230AC 2,2
Мощность двигателя Р (kW) для AC3, V=400AC 4,2
Мощность двигателя Р (kW) для AC3, V=690AC 7,5
Напряжение катушки управления 230
Напряжение катушки управления (В) 230
Нижняя граница диапазона несрабатывания 0 А
Номинальная коммутируемая мощность при AC-3, 400 В 4.2 кВт
Номинальное импульсное напряжение Uimp (кВ) 6
Номинальное напряжение Un 690 В
Номинальное напряжение изоляции Ui (В) 690
Номинальное напряжение питания цепи управления Us AC 50 Гц 230...230 В
Номинальное напряжение питания цепи управления Us AC 60 Гц 230...230 В
Номинальное напряжение питания цепи управления Us постоянного то 0...0 В
Номинальный рабочий ток Ie (А) для AC3, V=380-400AC 9
Номинальный рабочий ток Ie при AC-1, 400 В 25 А
Номинальный рабочий ток Ie при AC-3, 400 В 9 А
Номинальный рабочий ток Ie при AC-4, 400 В 4.9 А
Номинальный ток 9 А
Нормативный документ ГОСТ Р 50030.2, ГОСТ IEC 60947-4-1
Род тока катушки управления AC
Серия OptiStart K
Способ крепления (монтажа) DIN-рейка, винт
Стандарт российский (ГОСТ, ТУ) ГОСТ IEC 60947-4-1
Степень защиты IP20
Степень защиты (IP) IP20
Страна производитель Италия
Тип изделия/компонента Контактор
Тип монтажной рейки 35х7.5; 35х15
Тип напряжения управления AC
Тип оборудования Сборка контакторов
Тип подключения Винтовое соединение
Тип подключения силовой электрической цепи Винтовое соединение
Тип пускателя или контактора Реверсивный
Тип реле Прочее
ТНВЭД код 8536508008
Условный тепловой ток на открытом воздухе Ith (A) 25
Ширина 90 мм

В наличии на складе: 1 шт.

склад Мск: 1 шт.

52540.00р.

На складе
Код товара: 335140
Артикул: 335140
