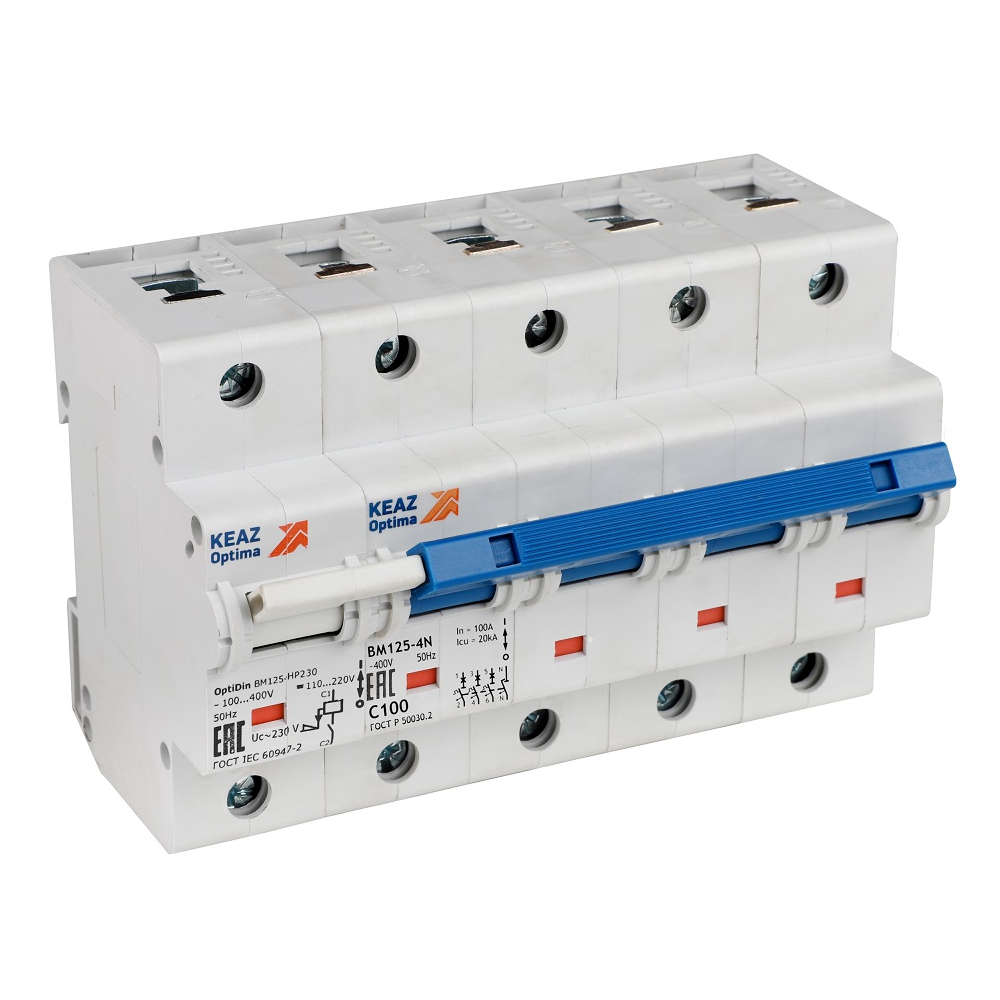

Выключатель автоматический модульный с независимым расцепителем OptiDin BM125-4ND100-НР-14In-УХЛ3

336386

Описание
Характеристики

Модульный автоматический 4 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 15 кА на номинальный ток 100 А с независимым расцепителем.

Характеристики ETIM

Предельная коммутационная способность переменного тока Icu (кА)	15
Количество полюсов	4
Уставка расцепителей токов короткого замыкания	14In
Номинальный ток In (А)	100
Вид расцепителей	тепловой и электромагнитный
Номинальное рабочее напряжение переменного тока Ue (В)	400
Возможность самостоятельного подключения дополнительных устройств	нет
Макс. сечение присоединяемых проводов (мм²)	50
Способ установки	стационарный с креплением на панели
Степень защиты (IP)	IP20
Способ крепления (монтажа)	DIN-рейка
Род тока	AC
Категория применения по селективности	неселективный
Диапазон рабочих температур (˚С)	от -60°С до +40°С
Дополнительное оборудование	Да
Присоединение внешних проводников	переднее
Габарит	7,5 модулей
Потери мощности (Вт)	60
Частота тока (Гц)	50
Характеристика диапазона отключения	D
Стандарт российский (ГОСТ, ТУ)	ГОСТ IEC 60947-2, ТУ3421-040-05758109-2009
Номинальное импульсное напряжение Uimp (кВ)	4
Габариты изделия: Ширина (мм)	135
Габариты изделия: Высота (мм)	90
Габариты изделия: Глубина (мм)	71,75
Климатическое исполнение и категория размещения	УХЛ3
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)	7,5
Категория ETIM	Модульный автоматический выключатель (автомат)
Контрольная температура (°С)	30
Тип приёмки	ОТК
Отключающая способность по EN 60898 (кА)	15
Глубина монтажная (встраиваемая) (мм)	75
Степень загрязнения	3
Отключение нейтрали (N)	да
Общее количество полюсов	4
Общее количество защищенных полюсов	3
Предельная коммутационная способность переменного тока Icu при 400АС (кА)	15
Категория перенапряжения	4
Тип оборудования	Выключатель автоматический модульный
Сегмент РЖД	нет
ETIM Класс ID	EC000042
Наличие расцепителя от дугового пробоя	false
Номинальный ток	100 А
Предельная коммутационная способность при 380/220В Ics	20 кА
Конструктивное исполнение	Стационарный
Модульный	true
Степень защиты	IP20
Гарантийный срок (лет)	5
Раздел	100А
Серия	OptiDin ВМ125
Номинальное напряжение сети	380/220
Наличие теплового расцепителя	true
Наличие электромагнитного расцепителя	true
Наличие электронного расцепителя	false
Наличие дифференциального расцепителя	false
Электродинамическая стойкость при 380/220В Icm	40 кА
Токи уставки расцепителя в зоне перегрузки Ir, А	100 кА
Кратность нижней границы, о.е.	10
Кратность верхней границы, о.е.	20
Коэффициент гарантированного несрабатывания, о.е.	1
Коэффициент гарантированного срабатывания, о.е.	1
Время срабатывания расцепителя в зоне КЗ tm	0.01 с
Активное сопротивление полюса R, мОм	0
Реактивное сопротивление полюса X, мОм	0
Высота	90 мм
Ширина	108 мм
Глубина	71.75 мм
Масса	1 кг
Тип монтажной рейки	35х7.5; 35х15
Крепление	Монтажная рейка
Климатическое исполнение	УХЛ3
Способ задания уставки расцепителя	По типу (A/B/C/D…)
Нормативный документ	ГОСТ IEC 60898-1
Количество модулей	7.5
Максимальное сечение проводника, мм^2	Прочее
Номинальное напряжение	400 В
Характеристика срабатывания (кривая тока)	D
Возможна дополнительная комплектация	true
Номинальная отключающая способность по EN 60898	10 кА
Количество защищенных полюсов	4
Модульная ширина	6
Частота	50...50 Гц
Тип напряжения	AC
Глубина установочная	75 мм
Класс токоограничения	3
Страна производитель	Россия
ТНВЭД код	8536209007

Документы и сертификаты KEAZ

Характеристики киаз

ETIM Класс ID EC000042
Вид расцепителей тепловой и электромагнитный
Возможна дополнительная комплектация true
Возможность самостоятельного подключения дополнительных устройст нет
Время срабатывания расцепителя в зоне КЗ tm 0.01 с
Высота 90 мм
Габарит 7,5 модулей
Габариты изделия: Высота (мм) 90
Габариты изделия: Глубина (мм) 71,75
Габариты изделия: Ширина (мм) 135
Гарантийный срок (лет) 5
Глубина 71.75 мм
Глубина монтажная (встраиваемая) (мм) 75
Глубина установочная 75 мм
Диапазон рабочих температур (˚С) от -60°С до +40°С
Дополнительное оборудование Да
Категория перенапряжения 4
Категория применения по селективности неселективный
Класс токоограничения 3
Климатическое исполнение УХЛ3
Климатическое исполнение и категория размещения УХЛ3
Количество защищенных полюсов 4
Количество модулей 7.5
Количество полюсов 4
Конструктивное исполнение Стационарный
Контрольная температура (°С) 30
Коэффициент гарантированного несрабатывания, о.е. 1
Коэффициент гарантированного срабатывания, о.е. 1
Кратность верхней границы, о.е. 20
Кратность нижней границы, о.е. 10
Крепление Монтажная рейка
Макс. сечение присоединяемых проводов (мм²) 50
Максимальное сечение проводника, мм^2 Прочее
Масса 1 кг
Модульная ширина 6
Модульный true
Наличие дифференциального расцепителя false
Наличие расцепителя от дугового пробоя false
Наличие теплового расцепителя true
Наличие электромагнитного расцепителя true
Наличие электронного расцепителя false
Номинальная отключающая способность по EN 60898 10 кА
Номинальная рабочая наибольшая отключающая способность Ics (% Ic 7,5
Номинальное импульсное напряжение Uimp (кВ) 4
Номинальное напряжение 400 В
Номинальное напряжение сети 380/220
Номинальное рабочее напряжение переменного тока Ue (В) 400
Номинальный ток 100 А
Номинальный ток In (А) 100
Нормативный документ ГОСТ IEC 60898-1
Общее количество защищенных полюсов 3
Общее количество полюсов 4
Отключающая способность по EN 60898 (кА) 15
Отключение нейтрали (N) да
Потери мощности (Вт) 60
Предельная коммутационная способность переменного тока Icu (кА) 15
Предельная коммутационная способность переменного тока Icu при 4 15
Предельная коммутационная способность при 380/220В Ics 20 кА
Присоединение внешних проводников переднее
Раздел 100А
Род тока AC
Сегмент РЖД нет
Серия OptiDin ВМ125
Способ задания уставки расцепителя По типу (A/B/C/D…)
Способ крепления (монтажа) DIN-рейка
Способ установки стационарный с креплением на панели
Стандарт российский (ГОСТ, ТУ) ГОСТ IEC 60947-2, ТУ3421-040-05758109-2009
Степень загрязнения 3
Степень защиты IP20
Степень защиты (IP) IP20
Страна производитель Россия
Тип монтажной рейки 35х7.5; 35х15
Тип напряжения AC
Тип оборудования Выключатель автоматический модульный
Тип приёмки ОТК
ТНВЭД код 8536209007
Уставка расцепителей токов короткого замыкания 14In
Характеристика диапазона отключения D
Характеристика срабатывания (кривая тока) D
Частота 50...50 Гц
Частота тока (Гц) 50
Ширина 108 мм
Электродинамическая стойкость при 380/220В Icm 40 кА

В наличии на складе: 2 шт.

склад Мск: 2 шт.

60880.00р.

На складе
Код товара: 336386
Артикул: 336386
