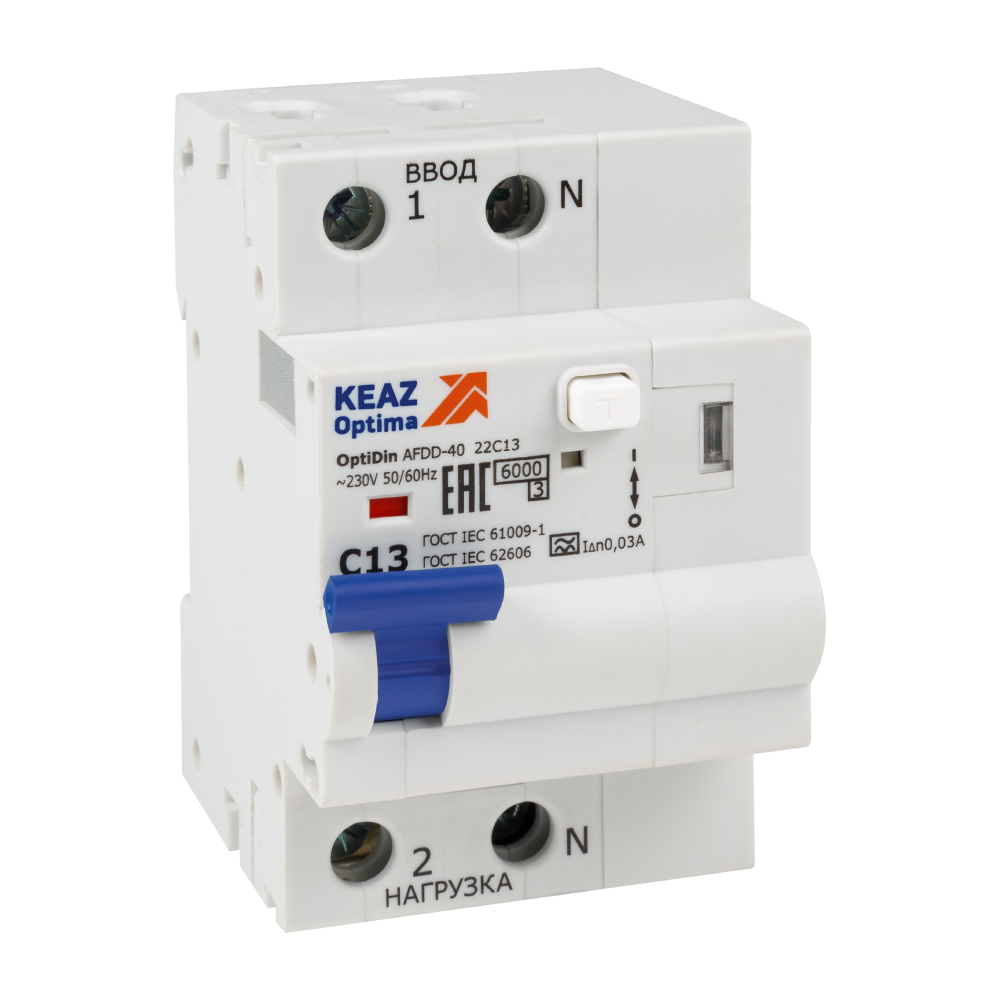

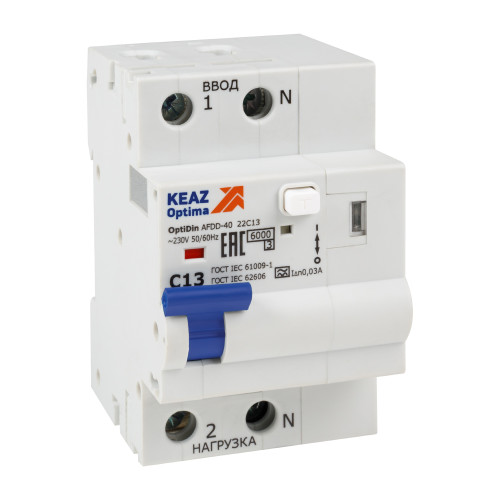

Устройство защиты от дугового пробоя с АВДТ и защ. от пов. напряж. OptiDin AFDD-40-22C13-A-У3 (2P, C13, 30mA, Uоткл 275В)

339087

Описание
Характеристики

Устройство защиты от дугового пробоя с АВДТ и защитой от повышенного напряжения на номинальный ток 13 A и номинальный отключающий дифференциальный ток 30 мА.

Характеристики ETIM

Предельная коммутационная способность переменного тока Icu (кА)	6
Количество полюсов	2
Уставка расцепителей токов короткого замыкания	5In-10In
Номинальный ток In (А)	13
Вид расцепителей	тепловой и электромагнитный
Номинальное рабочее напряжение переменного тока Ue (В)	230
Возможность самостоятельного подключения дополнительных устройств	нет
Макс. сечение присоединяемых проводов (мм²)	16
Способ установки	стационарный с креплением на панели
Степень защиты (IP)	IP20
Способ крепления (монтажа)	DIN-рейка
Род тока	AC
Категория применения по селективности	неселективный
Диапазон рабочих температур (˚С)	от -5°С до +40°С
Дополнительное оборудование	Нет
Присоединение внешних проводников	переднее
Габарит	3 модуля
Частота тока (Гц)	50
Характеристика диапазона отключения	C
Стандарт российский (ГОСТ, ТУ)	ГОСТ IEC 62606,ГОСТ IEC 61009-1
Габариты изделия: Ширина (мм)	52,8
Габариты изделия: Высота (мм)	87
Габариты изделия: Глубина (мм)	70,5
Климатическое исполнение и категория размещения	У3
Номинальный отключающий дифференциальный ток (мА)	30
Тип защитной характеристики по дифферециальному току	А
Предельная коммутационная способность переменного тока Icu при 220АС (кА)	6
Наличие защиты от сверхтоков	да
Тип приёмки	ОТК
Тип тока утечки	A
Селективная защита	нет
Ширина в количестве модулей	3
Отключающая способность по EN 60898 (кА)	6
Глубина монтажная (встраиваемая) (мм)	76
Степень загрязнения	3
Отключение нейтрали (N)	да
Общее количество полюсов	2
Общее количество защищенных полюсов	1
Категория перенапряжения	3
Класс токоограничения	3
Тип оборудования	Устройство защиты от дугового пробоя
Сегмент РЖД	нет
ETIM Класс ID	EC002695
Категория ETIM	Автоматический выключатель дифференц. тока (дифавтомат) с вспомогат. устройством
Количество модулей	3
Максимальное сечение проводника, мм^2	Прочее
Номинальное напряжение сети	380/220
Частота	50 Гц
Кратность верхней границы, о.е.	10
Гарантийный срок (лет)	5
Способ задания уставки расцепителя	По типу (A/B/C/D…)
Наличие электромагнитного расцепителя	true
Тип монтажной рейки	35х7.5; 35х15
Глубина	76.5 мм
Номинальный ток переключения дополнительного устройства	0
Тип характеристики срабатывания расцепителя Tm	C
Токи уставок I∆, мА	30
ТНВЭД код	8536302000
Номинальный ток утечки	0.03 А
Характеристика срабатывания (кривая тока)	C
Время срабатывания расцепителя в зоне КЗ tm	0.04 с
Климатическое исполнение	У3
Реактивное сопротивление полюса X, мОм	0
Наличие электронного расцепителя	false
Конструктивное исполнение	Стационарный кА
Номинальное напряжение	230 В
Электродинамическая стойкость при 380/220В Icm	10.2 кА
Токи уставки расцепителя в зоне перегрузки Ir, А	13 кА
Степень защиты	IP20
Нормативный документ	ГОСТ IEC 62606-2016
Кратность нижней границы, о.е.	5
Высота	83 мм
Масса	0.27 кг
Модульная ширина	3
Крепление	Монтажная рейка
Номинальная отключающая способность при коротком замыкании согласно EN 61009	6000
Наличие теплового расцепителя	true
Глубина установочная	76 мм
Наличие расцепителя от дугового пробоя	true
Модульный	true кА
Активное сопротивление полюса R, мОм	3
Наличие дифференциального расцепителя	true
Номинальный ток	13 А
Дополнительное оборудование контроля напряжения	AC
Предельная коммутационная способность при 380/220В Ics	6 кА
Дополнительное оборудование, входящее в поставку	Прочее
Номинальное напряжение дополнительного устройства	0
Страна производитель	Китай
Ширина	52.8 мм
Номинальная отключающая способность по IEC 60947-2	6 кА

Документы и сертификаты KEAZ

Характеристики киаз

ETIM Класс ID EC002695
Активное сопротивление полюса R, мОм 3
Вид расцепителей тепловой и электромагнитный
Возможность самостоятельного подключения дополнительных устройст нет
Время срабатывания расцепителя в зоне КЗ tm 0.04 с
Высота 83 мм
Габарит 3 модуля
Габариты изделия: Высота (мм) 87
Габариты изделия: Глубина (мм) 70,5
Габариты изделия: Ширина (мм) 52,8
Гарантийный срок (лет) 5
Глубина 76.5 мм
Глубина монтажная (встраиваемая) (мм) 76
Глубина установочная 76 мм
Диапазон рабочих температур (˚С) от -5°С до +40°С
Дополнительное оборудование Нет
Дополнительное оборудование контроля напряжения AC
Дополнительное оборудование, входящее в поставку Прочее
Категория перенапряжения 3
Категория применения по селективности неселективный
Класс токоограничения 3
Климатическое исполнение У3
Климатическое исполнение и категория размещения У3
Количество модулей 3
Количество полюсов 2
Конструктивное исполнение Стационарный кА
Кратность верхней границы, о.е. 10
Кратность нижней границы, о.е. 5
Крепление Монтажная рейка
Макс. сечение присоединяемых проводов (мм²) 16
Максимальное сечение проводника, мм^2 Прочее
Масса 0.27 кг
Модульная ширина 3
Модульный true кА
Наличие дифференциального расцепителя true
Наличие защиты от сверхтоков да
Наличие расцепителя от дугового пробоя true
Наличие теплового расцепителя true
Наличие электромагнитного расцепителя true
Наличие электронного расцепителя false
Номинальная отключающая способность по IEC 60947-2 6 кА
Номинальная отключающая способность при коротком замыкании согла 6000
Номинальное напряжение 230 В
Номинальное напряжение сети 380/220
Номинальное рабочее напряжение переменного тока Ue (В) 230
Номинальный отключающий дифференциальный ток (мА) 30
Номинальный ток 13 А
Номинальный ток In (А) 13
Номинальный ток утечки 0.03 А
Нормативный документ ГОСТ IEC 62606-2016
Общее количество защищенных полюсов 1
Общее количество полюсов 2
Отключающая способность по EN 60898 (кА) 6
Отключение нейтрали (N) да
Предельная коммутационная способность переменного тока Icu (кА) 6
Предельная коммутационная способность переменного тока Icu при 2 6
Предельная коммутационная способность при 380/220В Ics 6 кА
Присоединение внешних проводников переднее
Род тока AC
Сегмент РЖД нет
Селективная защита нет
Способ задания уставки расцепителя По типу (A/B/C/D…)
Способ крепления (монтажа) DIN-рейка
Способ установки стационарный с креплением на панели
Стандарт российский (ГОСТ, ТУ) ГОСТ IEC 62606, ГОСТ IEC 61009-1
Степень загрязнения 3
Степень защиты IP20
Степень защиты (IP) IP20
Страна производитель Китай
Тип защитной характеристики по дифферециальному току А
Тип монтажной рейки 35х7.5; 35х15
Тип оборудования Устройство защиты от дугового пробоя
Тип приёмки ОТК
Тип тока утечки A
Тип характеристики срабатывания расцепителя Tm C
ТНВЭД код 8536302000
Токи уставок I∆, мА 30
Уставка расцепителей токов короткого замыкания 5In-10In
Характеристика диапазона отключения C
Характеристика срабатывания (кривая тока) C
Частота 50 Гц
Частота тока (Гц) 50
Ширина 52.8 мм
Ширина в количестве модулей 3
Электродинамическая стойкость при 380/220В Icm 10.2 кА

В наличии на складе: 147 шт.

склад Мск: 147 шт.

23310.00р.

На складе
Код товара: 339087
Артикул: 339087
