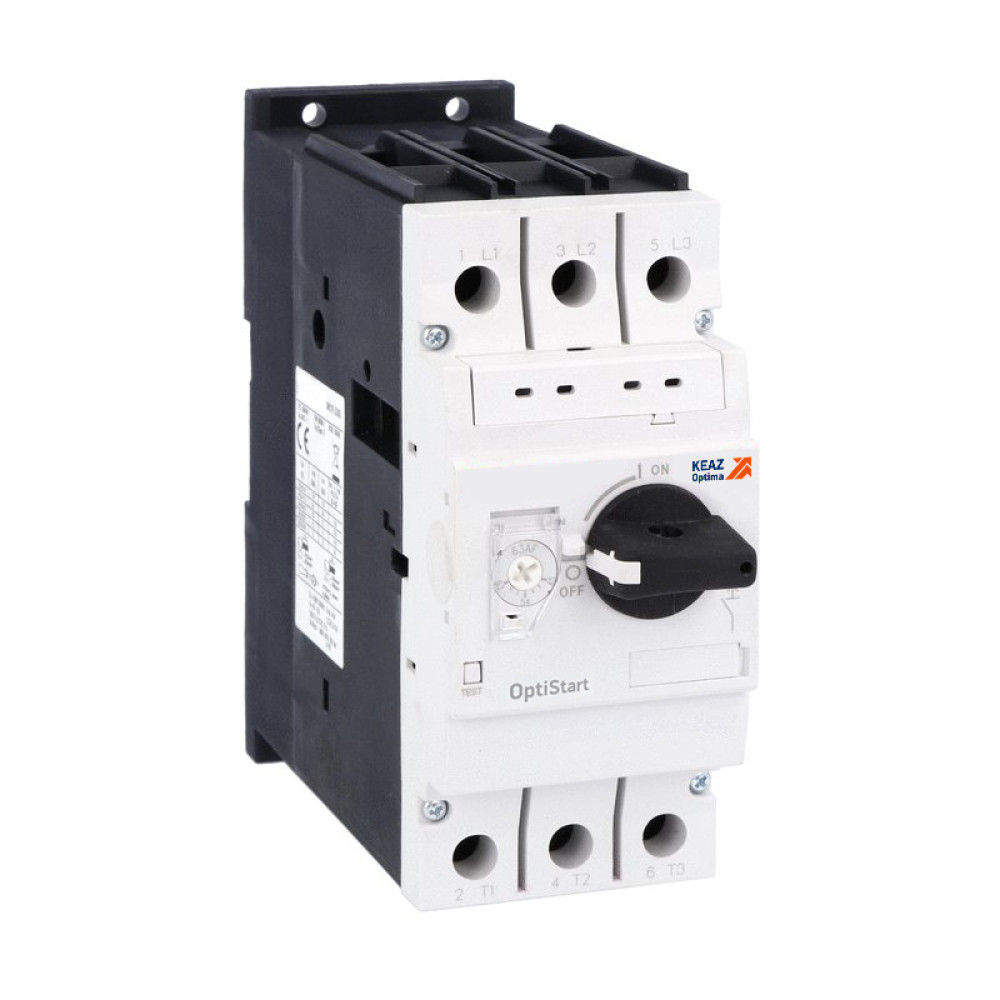

Выключатель автоматический OptiStart MP-63R-50-T2

348546

Описание
Характеристики

Характеристики ETIM

Количество полюсов	3
Уставка расцепителей токов короткого замыкания	650
Номинальный ток In (А)	50
Вид расцепителей	термомагнитный
Номинальное рабочее напряжение переменного тока Ue (В)	690
Степень защиты (IP)	IP20
Род тока	AC
Дополнительное оборудование	Нет
Стандарт российский (ГОСТ, ТУ)	ГОСТ IEC 60947-2, ГОСТ IEC 60947-4-1
Категория применения IEC и номинальный ток	A/AC-3
Номинальное напряжение изоляции Ui (В)	1 000
Номинальное импульсное напряжение Uimp (кВ)	8
Диапазон регулировки теплового расцепителя (А)	34-50
Класс теплового расцепителя	10
Габариты изделия: Ширина (мм)	55
Габариты изделия: Высота (мм)	140
Габариты изделия: Глубина (мм)	144,6
Категория ETIM	Автоматический выключатель (автомат) защиты двигателя
Номинальный продолжительный ток Iu (А)	50
Тип подключения	Винтовое соединение
Конструктивное исполнение	Встраиваемое устройство стационарной установки
Предельная коммутационная способность переменного тока Icu при 690AC (кА)	5
Предельная коммутационная способность переменного тока Icu при 400АС (кА)	50
С интегрированным вспомогательным переключателем	нет
С встроенным расцепителем пониженного напряжения	нет
Тип оборудования	Выключатель автоматический
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 230AC (кА)	100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)	50
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)	5
Предельная коммутационная способность переменного тока Icu при 230АС (кА)	100
Мощность двигателя Р (kW) для AC3, V=230AC	11
Мощность двигателя Р (kW) для AC3, V=400AC	22
Мощность двигателя Р (kW) для AC3, V=690AC	45
ETIM Класс ID	EC000074
Наличие расцепителя от дугового пробоя	false
Номинальный ток	50 А
Предельная коммутационная способность при 380/220В Ics	100 кА
Модульный	false
Степень защиты	IP20
Раздел	50А
Номинальное напряжение сети	380/220;660/380
Наличие теплового расцепителя	true
Наличие электромагнитного расцепителя	false
Наличие электронного расцепителя	false
Наличие дифференциального расцепителя	false
Электродинамическая стойкость при 380/220В Icm	110 кА
Предельная коммутационная способность при 660/380В Ics	5 кА
Электродинамическая стойкость при 660/380В Icm	8.5 кА
Токи уставки расцепителя в зоне перегрузки Ir, А	50 кА
Коэффициент гарантированного несрабатывания, о.е.	1
Коэффициент гарантированного срабатывания, о.е.	1
Время срабатывания расцепителя в зоне КЗ tm	0 с
Активное сопротивление полюса R, мОм	0
Реактивное сопротивление полюса X, мОм	0
Высота	140 мм
Ширина	55 мм
Глубина	144 мм
Масса	1 кг
Тип монтажной рейки	35х7.5; 35х15
Крепление	Монтажная рейка
Способ задания уставки расцепителя	По току (Im)
Нормативный документ	ГОСТ IEC 60947-2, ТУ3421-040-05758109-2009
Максимальное сечение проводника, мм^2	35
Токи уставки расцепителя Im, А	650
Номинальный продолжительный ток Iu	50 А
Тип элемента управления	Рукоятка поворотная
Тип подключения силовой электрической цепи	Винтовое соединение
Номинальная коммутируемая мощность при AC-3, 400 В	22 кВт
Конструкция прибора	Встраиваемое устройство фиксированной установки (стационарный)
Номинальное рабочее напряжение	690...690 В
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания	650...650 А
Номинальная отключающая способность Icu при 400 В, AC	50 кА
Тип расцепителя	Термомагнитный
Диапазон регулировки теплового расцепителя	45...63 А
Номинальная коммутируемая мощность при AC-3, 230 В	11 кВт
Чувствительность к обрыву фазы	true
С термозащитой	true
Страна производитель	Италия
ТНВЭД код	8536209007

Документы и сертификаты KEAZ

Характеристики киаз

ETIM Класс ID EC000074
Вид расцепителей термомагнитный
Время срабатывания расцепителя в зоне КЗ tm 0 с
Высота 140 мм
Габариты изделия: Высота (мм) 140
Габариты изделия: Глубина (мм) 144,6
Габариты изделия: Ширина (мм) 55
Глубина 144 мм
Диапазон регулировки без задержки срабатывания расцепителя корот 650...650 А
Диапазон регулировки теплового расцепителя 45...63 А
Диапазон регулировки теплового расцепителя (А) 34-50
Дополнительное оборудование Нет
Категория применения IEC и номинальный ток A/AC-3
Класс теплового расцепителя 10
Количество полюсов 3
Конструктивное исполнение Встраиваемое устройство стационарной установки
Конструкция прибора Встраиваемое устройство фиксированной установки (стационарный)
Коэффициент гарантированного несрабатывания, о.е. 1
Коэффициент гарантированного срабатывания, о.е. 1
Крепление Монтажная рейка
Максимальное сечение проводника, мм^2 35
Масса 1 кг
Модульный false
Мощность двигателя Р (kW) для AC3, V=230AC 11
Мощность двигателя Р (kW) для AC3, V=400AC 22
Мощность двигателя Р (kW) для AC3, V=690AC 45
Наличие дифференциального расцепителя false
Наличие расцепителя от дугового пробоя false
Наличие теплового расцепителя true
Наличие электромагнитного расцепителя false
Наличие электронного расцепителя false
Номинальная коммутируемая мощность при AC-3, 230 В 11 кВт
Номинальная коммутируемая мощность при AC-3, 400 В 22 кВт
Номинальная отключающая способность Icu при 400 В, AC 50 кА
Номинальная рабочая наибольшая отключающая способность переменно 50
Номинальная рабочая наибольшая отключающая способность переменно 5
Номинальная рабочая наибольшая отключающая способность переменно 100
Номинальное импульсное напряжение Uimp (кВ) 8
Номинальное напряжение изоляции Ui (В) 1 000
Номинальное напряжение сети 380/220;660/380
Номинальное рабочее напряжение 690...690 В
Номинальное рабочее напряжение переменного тока Ue (В) 690
Номинальный продолжительный ток Iu 50 А
Номинальный продолжительный ток Iu (А) 50
Номинальный ток 50 А
Номинальный ток In (А) 50
Нормативный документ ГОСТ IEC 60947-2, ТУ3421-040-05758109-2009
Предельная коммутационная способность переменного тока Icu при 2 100
Предельная коммутационная способность переменного тока Icu при 4 50
Предельная коммутационная способность переменного тока Icu при 6 5
Предельная коммутационная способность при 380/220В Ics 100 кА
Предельная коммутационная способность при 660/380В Ics 5 кА
Раздел 50А
Род тока AC
С встроенным расцепителем пониженного напряжения нет
С интегрированным вспомогательным переключателем нет
С термозащитой true
Способ задания уставки расцепителя По току (Im)
Стандарт российский (ГОСТ, ТУ) ГОСТ IEC 60947-2, ГОСТ IEC 60947-4-1
Степень защиты IP20
Степень защиты (IP) IP20
Страна производитель Италия
Тип монтажной рейки 35х7.5; 35х15
Тип оборудования Выключатель автоматический
Тип подключения Винтовое соединение
Тип подключения силовой электрической цепи Винтовое соединение
Тип расцепителя Термомагнитный
Тип элемента управления Рукоятка поворотная
ТНВЭД код 8536209007
Токи уставки расцепителя Im, А 650
Уставка расцепителей токов короткого замыкания 650
Чувствительность к обрыву фазы true
Ширина 55 мм
Электродинамическая стойкость при 380/220В Icm 110 кА
Электродинамическая стойкость при 660/380В Icm 8.5 кА

В наличии на складе: 57 шт.

склад Мск: 57 шт.

67780.00р.

На складе
Код товара: 348546
Артикул: 348546
