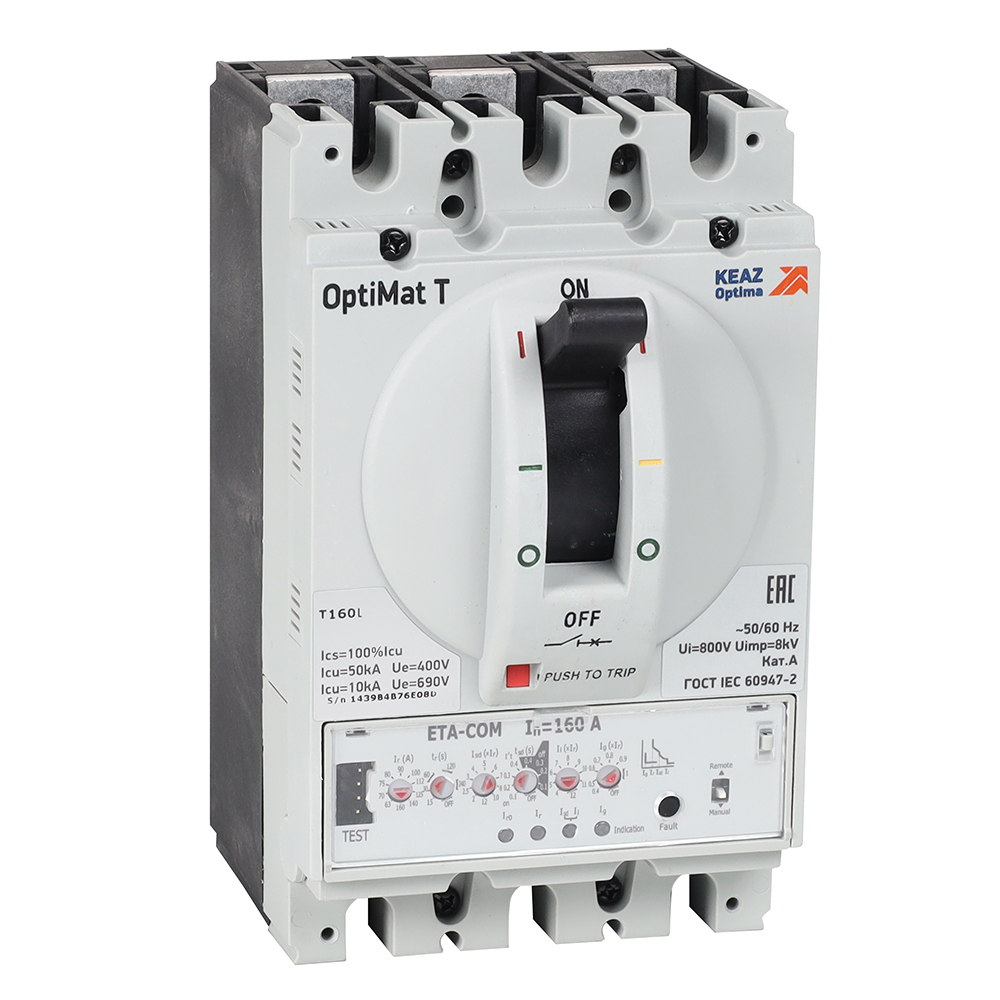

Выключатель автоматический OptiMat T160L ETA-COM 160A 4P

Характеристики киаз

• ETIM Класс ID EC000228
• Вибро-сейсмо стойкость 9
• Вид подключения главной электрической цепи Подключение спереди
• Вид присоединяемых проводников шина/провод
• Вид расцепителей электронный
• Вид рукоятки центральная
• Возможность самостоятельного подключения дополнительных устройст да
• Возможность установки индикатора отключения да
• Время номинально кратковременно выдерживаемого тока tcw (с) 1
• Время срабатывания в зоне перегрузки tr, c 12
• Время срабатывания мгновенного расцепителя ti 0.2 с
• Время срабатывания расцепителя в зоне КЗ tm 0.2 с
• Вспомогательные (свободные) контакты Нет
• Встроенная защита от замыканий на землю true
• Высота 150 мм
• Габариты изделия: Высота (мм) 150
• Габариты изделия: Глубина (мм) 118
• Габариты изделия: Ширина (мм) 120
• Гарантийный срок (лет) 5
• Глубина 118 мм
• Диапазон рабочих температур (˚С) от -40°С до +70°С
• Диапазон регулировки теплового расцепителя 160...160 А
• Диапазон регулировки теплового расцепителя (А) 0,4-1In
• Категория применения A
• Категория применения по селективности неселективный
• Климатическое исполнение У3
• Климатическое исполнение и категория размещения У3
• Количество полюсов 4
• Комплексная защита от замыканий на землю да
• Конструкция прибора Встраиваемое устройство фиксированной установки (стационарный)
• Контрольная температура (°С) 40
• Коэффициент гарантированного несрабатывания, о.е. 1
• Коэффициент гарантированного срабатывания, о.е. 1
• Кратности уставки расцепителя Кm, о.е Нет (без)
• Крепление Монтажная рейка
• Макс. сечение присоединяемых медных шин (мм) 6 х 22
• Макс. сечение присоединяемых проводов (мм²) 50
• Максимальное сечение проводника, мм^2 Прочее
• Масса 2.2 кг
• Межполюсное расстояние (мм) 35
• Механический счётчик циклов нет
• Моторный привод (дополнительно) да
• Моторный привод встроенный нет
• Моторный привод опционально true
• Наличие дифференциального расцепителя false
• Наличие привода ручной
• Наличие теплового расцепителя false
• Наличие электромагнитного расцепителя false
• Наличие электронного расцепителя true
• Номинальная отключающая способность Icu при 400 В, 50 Гц 50 кА
• Номинальная рабочая наибольшая отключающая способность Ics (% Ic 100
• Номинальная рабочая наибольшая отключающая способность переменно 50
• Номинальная рабочая наибольшая отключающая способность переменно 10
• Номинальное импульсное напряжение Uimp (кВ) 8
• Номинальное напряжение 690...690 В
• Номинальное напряжение изоляции Ui (В) 800
• Номинальное напряжение сети 380/220;660/380
• Номинальное рабочее напряжение переменного тока Ue (В) 690
• Номинальное рабочее напряжение переменного тока Ue (В)_{2 400}
• Номинальный продолжительный ток Iu 160 А
• Номинальный продолжительный ток Iu (А) 160
• Номинальный ток In (А) 160
• Нормативный документ ГОСТ IEC 60947-2, ТУ3421-040-05758109-2009
• Подходит для монтажа на DIN-рейку нет
• Подходит для монтажа на DIN-рейку (Ω-типа) false
• Предельная коммутационная способность переменного тока Icu (кА) 10
• Предельная коммутационная способность переменного тока Icu (кА)< 50
• Предельная коммутационная способность переменного тока Icu при 4 50
• Предельная коммутационная способность переменного тока Icu при 6 10
• Предельная коммутационная способность при 660/380В Ics 10 кА
• Присоединение внешних проводников переднее
• Рабочая высота, (м) 2 000
• Рабочий диапазон сетевого напряжения (В) 24-690
• Раздел 160А
• Расположение рукоятки ручного привода переднее
• Регулировка максимальных расцепителей тока да
• Род тока AC
• С расцепителем минимального напряжения true
• С расцеплением под напряжением да
• Серия OptiMat T
• Способ задания уставки мгновенного расцепителя По току (Ii)
• Способ задания уставки расцепителя По току (Im)
• Способ крепления (монтажа) винт
• Способ установки стационарный с креплением на панели
• Стандарт российский (ГОСТ, ТУ) ГОСТ IEC 60947-2
• Степень защиты (IP) IP30
• Страна производитель Россия
• Тип выключателя T160L
• Тип изделия Выключатель автоматический
• Тип изделия/компонента Выключатель автоматический в литом корпусе
• Тип монтажной рейки 35х7.5; 35х15
• Тип оборудования Выключатель автоматический
• Тип подключения болтовое соединение
• Тип подключения силовой электрической цепи Болтовое соединение
• Тип приёмки ОТК
• Тип расцепителя ETA-COM
• Тип характеристики срабатывания расцепителя Tm B
• Тип элемента управления рычажковый (перекидной рычаг)
• ТНВЭД код 8536209007
• Токи уставки мгновенного расцепителя Ii, о.е. Нет (без)
• Токи уставки расцепителя Im, А 160
• Токи уставок I∆, мА 100
• Уставка расцепителей токов короткого замыкания 2-12In
• Уставки по времени срабатывания расцепителя в зоне короткого зам 0,1;0,2;0,3;0,4
• Уставки по времени срабатывания расцепителя при однофазном корот 0,3
• Уставки по времени срабатывания расцепителя при токе 6IR (с) 0,9;1,9;3,7;7,5;15;OFF
• Уставки по току мгновенного срабатывания расцепителя Ii в кратно 4;5;6;7;8;9;10;11;12
• Уставки по току срабатывания расцепителя в зоне короткого замыка 2;2,5;3;4;5;6;7;8;10;12;OFF
• Уставки по току срабатывания расцепителя при однофазном коротком 0,4;0,5;0,6;0,7;0,8;0,9;1;OFF
• Частота тока (Гц) 50/60
• Ширина 120 мм
• Электродинамическая стойкость при 380/220В Icm 105 кА
• Электродинамическая стойкость при 660/380В Icm 17 кА
