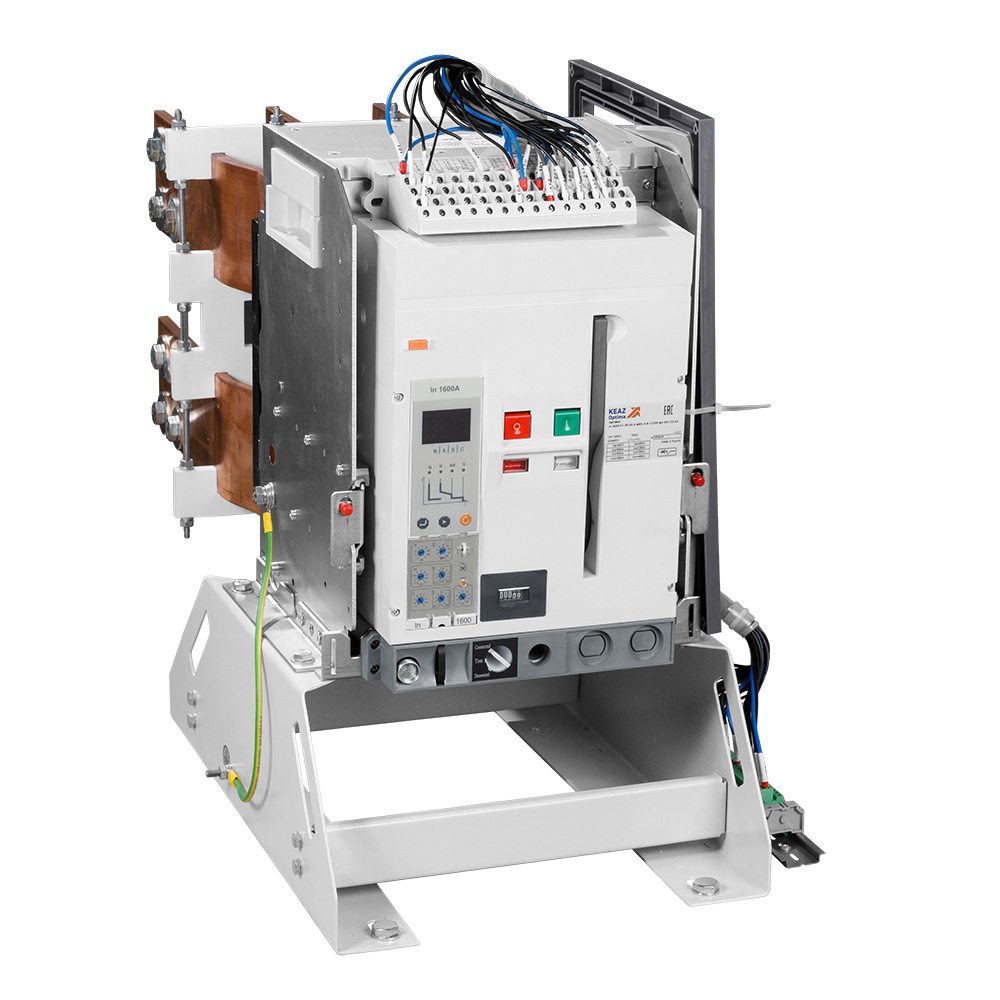

Блок замены автоматического выключателя-Э25С-OptiMat A-3200-S4-3P-100-D-MR8.1-BH-C2200-M2-P05-S1-06-SD

360765

Описание
Характеристики

Ретрофит на базе выключателя OptiMat A-3200-S4-3P-100-D-MR8.1-BH-C2200-M2-P05-S1-06.

Характеристики ETIM

Ретрофит для замены выключателей	Э25С
Предельная коммутационная способность переменного тока Icu (кА)	100
Количество полюсов	3
Номинальный ток In (А)	3 200
Вид расцепителей	электронный
Номинальное рабочее напряжение переменного тока Ue (В)	400
Вспомогательные (свободные) контакты	6з+6р
Дополнительный расцепитель	Нет
Наличие привода	Да
Возможность самостоятельного подключения дополнительных устройств	да
Регулировка максимальных расцепителей тока	да
Способ установки	выдвижной
Степень защиты (IP)	IP20
Способ крепления (монтажа)	болтовое соединение
Род тока	AC
Категория применения по селективности	селективный
Диапазон рабочих температур (˚С)	от -25°С до +40°С
Дополнительное оборудование	Нет
Присоединение внешних проводников	заднее с увеличенным расстоянием между выводами
Частота тока (Гц)	50
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)	85
Стандарт российский (ГОСТ, ТУ)	ТУ 27.12.31-001-14674084-2020
Номинальное напряжение изоляции Ui (В)	1 000
Номинальное импульсное напряжение Uimp (кВ)	12
Тип изделия	Выключатель автоматический
Габариты изделия: Ширина (мм)	413
Габариты изделия: Высота (мм)	432
Габариты изделия: Глубина (мм)	435
Климатическое исполнение и категория размещения	У3
Номинальное рабочее напряжение переменного тока Ue (В)<sub>2</sub>	690
Макс. сечение присоединяемых медных шин (мм)	10х100
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)	100
Вид присоединяемых проводников	шина
Категория ETIM	Силовой автоматический выключатель
Наличие независимого расцепителя	да
Тип расцепителя	MR8.1
Наличие вспомогательных контактов сигнализации	да
Количество вспомогательных размыкающих контактов	6
Количество вспомогательных замыкающих контактов	6
Номинальный продолжительный ток Iu (А)	3 200
Тип подключения	болтовое соединение
Возможность установки индикатора отключения	да
Подходит для монтажа на DIN-рейку	нет
Комплексная защита от замыканий на землю	нет
С расцеплением под напряжением	да
Моторный привод встроенный	да
Рабочая высота, (м)	2 000
Вибро-сейсмо стойкость	9
Тип приёмки	ОТК
Предельная коммутационная способность переменного тока Icu при 690AC (кА)	85
Предельная коммутационная способность переменного тока Icu при 400АС (кА)	100
Сигнализация положения выключателя в корзине	нет
Наличие минимального расцепителя	нет
Конденсаторный источник питания	нет
Замок внутренней установки	нет
Защитные шторки	да
Тип оборудования	Выключатель автоматический
Номинальное напряжение питания цепи управления Us (В)	230AC/DC
Второй независимый расцепитель	Нет
Контакт готовности к включению	да
Время номинально кратковременно выдерживаемого тока tcw (с)	1
Номинальный кратковременно выдерживаемый ток Icw (А)	50
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)	100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)	85
Типоразмер	S2-Второй габаритный размер
Механический счётчик циклов	да
Катушка включения (В)	230 В АС/220 В DC
Независимый расцепитель (В)	230AC/220DC
Расцепитель минимального напряжения (В)	Нет
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)	0,8;0,83;0,85;0,88;0,9;0,93;0,95;0,98;1;OFF
Уставки по времени срабатывания расцепителя при токе 6IR (с)	0,5;1;2;4;8;12;16;20;24;30
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)	1,5;2;2,5;3;4;5;6;8;10;OFF
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)	0,05;0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с)	0,1;0,2;0,3;0,4
Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In)	2;3;4;6;8;10;12;15;OFF
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In)	0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;1;OFF
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с)	0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с)	0,05;0,1;0,2;0,3;0,4
Блокировка кнопок ВКЛ/ОТКЛ навесным замком	да
Размер упаковочного ярлыка (для печати)(Не исп)	100х60
ETIM Класс ID	EC000228
Гарантийный срок (лет)	5
Раздел	3200А\Выдвижной
Серия	OptiMat A
Номинальное напряжение сети	380/220;660/380
Наличие теплового расцепителя	false
Наличие электромагнитного расцепителя	false
Наличие электронного расцепителя	true
Наличие дифференциального расцепителя	false
Электродинамическая стойкость при 380/220В Icm	220 кА
Предельная коммутационная способность при 660/380В Ics	100 кА
Электродинамическая стойкость при 660/380В Icm	187 кА
Токи уставки расцепителя в зоне перегрузки Ir, А	1280/1376/1440/1536/1600/1696/1792/1856/1920/2016/2080/2176/2240/2304/2496/2560/2656/2720/2816/2880/2976/3040/3136/3200 кА
Кратность тока для времени tr, о.е.	6
Кратность нижней границы, о.е.	0
Кратность верхней границы, о.е.	0
Коэффициент гарантированного несрабатывания, о.е.	1
Коэффициент гарантированного срабатывания, о.е.	1
Время срабатывания расцепителя в зоне КЗ tm	0.05 с
Кратности уставки мгновенного расцепителя Ki, о.е.	0
Время срабатывания мгновенного расцепителя ti	0.05 с
Токи уставок I∆, мА	0
Активное сопротивление полюса R, мОм	0
Реактивное сопротивление полюса X, мОм	0
Высота	580 мм
Ширина	780 мм
Глубина	750 мм
Масса	48 кг
Тип монтажной рейки	35х7.5; 35х15
Крепление	Монтажная рейка
Климатическое исполнение	У3
Время срабатывания в зоне перегрузки tr, c	0,5/1/2/3/4/8/12/16/20/24/30
Способ задания уставки расцепителя	По кратности (Km)
Кратности уставки расцепителя Кm, о.е	1
Способ задания уставки мгновенного расцепителя	По току (Ii)
Тип характеристики срабатывания расцепителя Tm	B
Нормативный документ	ГОСТ Р 50030.2
Количество модулей	0
Токи уставки мгновенного расцепителя Ii, о.е.	2;4;6;8;10;12;15;OFF
Максимальное сечение проводника, мм^2	Прочее
Токи уставки расцепителя Im, А	10In-20In
Номинальный продолжительный ток Iu	3200 А
Тип элемента управления	Кнопка нажимная
Тип подключения силовой электрической цепи	Болтовое соединение
Количество вспомогательных нормально замкнутых (НЗ) контактов	6
Количество вспомогательных нормально разомкнутых (НО) контактов	6
Тип изделия/компонента	Блок замены автоматического выключателя
Конструкция прибора	Выдвижное/выкатное устройство
Диапазон регулировки теплового расцепителя	1280...3200 А
Номинальное напряжение	690...690 В
С расцепителем минимального напряжения	false
Моторный привод опционально	false
Встроенная защита от замыканий на землю	false
Подходит для монтажа на DIN-рейку (Ω-типа)	false
Номинальная отключающая способность Icu при 400 В, 50 Гц	100 кА
Вид подключения главной электрической цепи	Подключение сзади
Количество вспомогательных переключающих контактов	6
Страна производитель	Россия
ТНВЭД код	8537109800

Документы и сертификаты KEAZ

Характеристики киаз

ETIM Класс ID EC000228
Блокировка кнопок ВКЛ/ОТКЛ навесным замком да
Вибро-сейсмо стойкость 9
Вид подключения главной электрической цепи Подключение сзади
Вид присоединяемых проводников шина
Вид расцепителей электронный
Возможность самостоятельного подключения дополнительных устройст да
Возможность установки индикатора отключения да
Время номинально кратковременно выдерживаемого тока tcw (с) 1
Время срабатывания в зоне перегрузки tr, c 0,5/1/2/3/4/8/12/16/20/24/30
Время срабатывания мгновенного расцепителя ti 0.05 с
Время срабатывания расцепителя в зоне КЗ tm 0.05 с
Вспомогательные (свободные) контакты 6з+6р
Встроенная защита от замыканий на землю false
Второй независимый расцепитель Нет
Высота 580 мм
Габариты изделия: Высота (мм) 432
Габариты изделия: Глубина (мм) 435
Габариты изделия: Ширина (мм) 413
Гарантийный срок (лет) 5
Глубина 750 мм
Диапазон рабочих температур (˚С) от -25°С до +40°С
Диапазон регулировки теплового расцепителя 1280...3200 А
Дополнительное оборудование Нет
Дополнительный расцепитель Нет
Замок внутренней установки нет
Защитные шторки да
Категория применения по селективности селективный
Катушка включения (В) 230 В АС/220 В DC
Климатическое исполнение У3
Климатическое исполнение и категория размещения У3
Количество вспомогательных замыкающих контактов 6
Количество вспомогательных нормально замкнутых (НЗ) контактов 6
Количество вспомогательных нормально разомкнутых (НО) контактов 6
Количество вспомогательных переключающих контактов 6
Количество вспомогательных размыкающих контактов 6
Количество полюсов 3
Комплексная защита от замыканий на землю нет
Конденсаторный источник питания нет
Конструкция прибора Выдвижное/выкатное устройство
Контакт готовности к включению да
Коэффициент гарантированного несрабатывания, о.е. 1
Коэффициент гарантированного срабатывания, о.е. 1
Кратности уставки расцепителя Кm, о.е 1
Кратность тока для времени tr, о.е. 6
Крепление Монтажная рейка
Макс. сечение присоединяемых медных шин (мм) 10х100
Максимальное сечение проводника, мм^2 Прочее
Масса 48 кг
Механический счётчик циклов да
Моторный привод встроенный да
Моторный привод опционально false
Наличие вспомогательных контактов сигнализации да
Наличие дифференциального расцепителя false
Наличие минимального расцепителя нет
Наличие независимого расцепителя да
Наличие привода Да
Наличие теплового расцепителя false
Наличие электромагнитного расцепителя false
Наличие электронного расцепителя true
Независимый расцепитель (В) 230AC/220DC
Номинальная отключающая способность Icu при 400 В, 50 Гц 100 кА
Номинальная рабочая наибольшая отключающая способность Ics (% Ic 100
Номинальная рабочая наибольшая отключающая способность переменно 100
Номинальная рабочая наибольшая отключающая способность переменно 85
Номинальное импульсное напряжение Uimp (кВ) 12
Номинальное напряжение 690...690 В
Номинальное напряжение изоляции Ui (В) 1 000
Номинальное напряжение питания цепи управления Us (В) 230AC/DC
Номинальное напряжение сети 380/220;660/380
Номинальное рабочее напряжение переменного тока Ue (В) 400
Номинальное рабочее напряжение переменного тока Ue (В)_{2
690}
Номинальный кратковременно выдерживаемый ток Icw (А) 50
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА) 85
Номинальный продолжительный ток Iu 3200 А
Номинальный продолжительный ток Iu (А) 3 200
Номинальный ток In (А) 3 200
Нормативный документ ГОСТ Р 50030.2
Подходит для монтажа на DIN-рейку нет
Подходит для монтажа на DIN-рейку (Ω-типа) false
Предельная коммутационная способность переменного тока Icu (кА) 100
Предельная коммутационная способность переменного тока Icu при 4 100
Предельная коммутационная способность переменного тока Icu при 6 85
Предельная коммутационная способность при 660/380В Ics 100 кА
Присоединение внешних проводников заднее с увеличенным расстоянием между выводами
Рабочая высота, (м) 2 000
Раздел 3200А\Выдвижной
Размер упаковочного ярлыка (для печати)(Не исп) 100х60
Расцепитель минимального напряжения (В) Нет
Регулировка максимальных расцепителей тока да
Ретрофит для замены выключателей 1,Э25С
Род тока AC
С расцепителем минимального напряжения false
С расцеплением под напряжением да
Серия OptiMat A
Сигнализация положения выключателя в корзине нет
Способ задания уставки мгновенного расцепителя По току (Ii)
Способ задания уставки расцепителя По кратности (Km)
Способ крепления (монтажа) болтовое соединение
Способ установки выдвижной
Стандарт российский (ГОСТ, ТУ) ТУ 27.12.31-001-14674084-2020
Степень защиты (IP) IP20
Страна производитель Россия
Тип изделия Выключатель автоматический
Тип изделия/компонента Блок замены автоматического выключателя
Тип монтажной рейки 35х7.5; 35х15
Тип оборудования Выключатель автоматический
Тип подключения болтовое соединение
Тип подключения силовой электрической цепи Болтовое соединение
Тип приёмки ОТК
Тип расцепителя MR8.1
Тип характеристики срабатывания расцепителя Tm B
Тип элемента управления Кнопка нажимная
Типоразмер S2-Второй габаритный размер
ТНВЭД код 8537109800
Токи уставки мгновенного расцепителя Ii, о.е. 2;4;6;8;10;12;15;OFF
Токи уставки расцепителя Im, А 10In-20In
Уставки по времени срабатывания расцепителя в зоне короткого зам 0,05;0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя в зоне короткого зам 0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном корот 0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном корот 0,05;0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при токе 6IR (с) 0,5;1;2;4;8;12;16;20;24;30
Уставки по току мгновенного срабатывания расцепителя Ii в кратно 2;3;4;6;8;10;12;15;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыка 1,5;2;2,5;3;4;5;6;8;10;OFF
Уставки по току срабатывания расцепителя при однофазном коротком 0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;1;OFF
Частота тока (Гц) 50
Ширина 780 мм
Электродинамическая стойкость при 380/220В Icm 220 кА
Электродинамическая стойкость при 660/380В Icm 187 кА

В наличии на складе: 1 шт.

склад Мск: 1 шт.

1866600.00р.

На складе
Код товара: 360765
Артикул: 360765

Отзывы (0)

География поставок и логистика

Благодаря развитой сети партнерских складов и продуманной логистике мы готовы доставить любые объемы электротехники точно в срок во все регионы Российской Федерации.

> 50

Городов доставки

Регулярные отгрузки в крупные города Центрального, Уральского, Сибирского и Дальневосточного ФО.

2-5 дней

Средний срок доставки

Оперативная комплектация заказа на складе и быстрый выезд транспорта на ваш объект.

100%

Оригинальное качество

Страхуем все грузы и перевозим кабельную продукцию строго в соответствии с правилами транспортировки.

Пришлите спецификацию для просчета стоимости

У вас есть готовый проект, перечень оборудования в Excel или PDF? Загрузите его сюда. Наши специалисты подготовят коммерческое предложение со скидками и аналогами в течение нескольких часов.

Подробнее...
