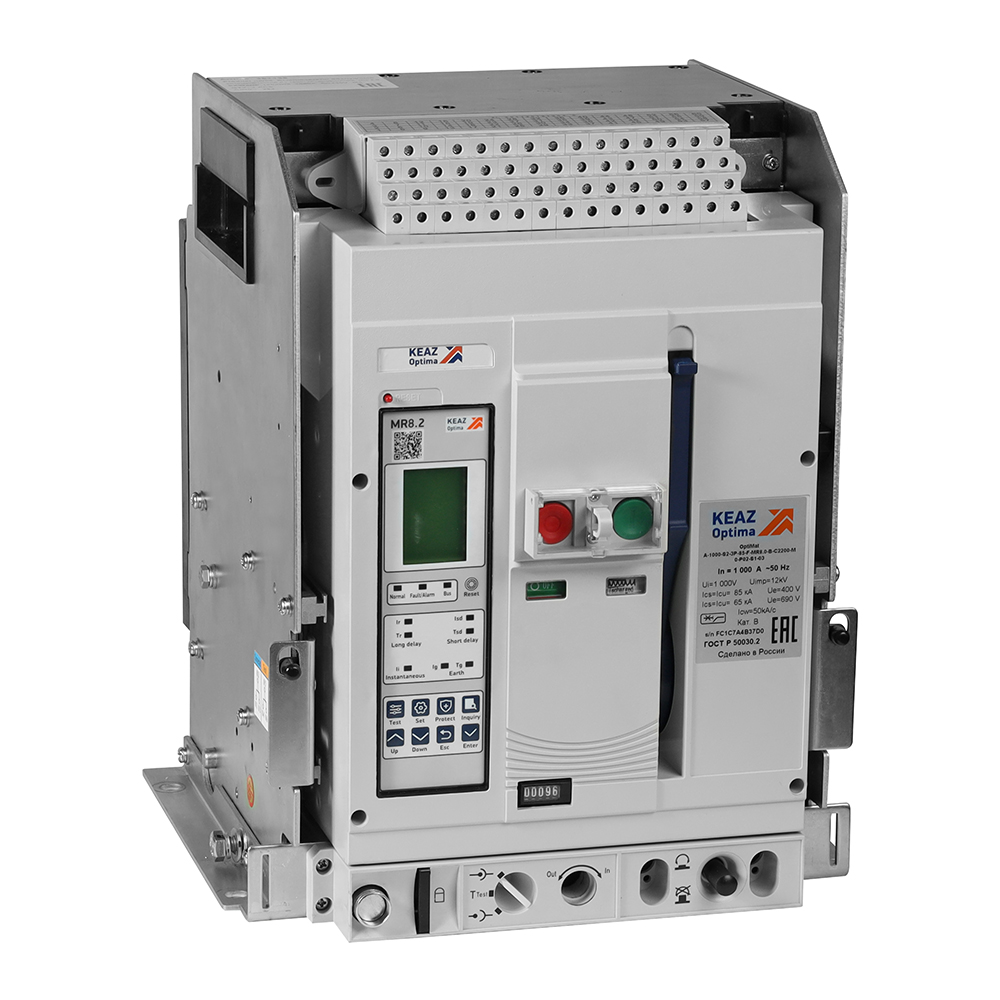

Выключатель автоматический OptiMat A-800-S1-3P-50-D-MR8.2-B-C2200-M2-P05-S2-06

Характеристики киаз

• ETIM Класс ID EC000228
• Блокировка кнопок ВКЛ/ОТКЛ навесным замком да
• Вид подключения главной электрической цепи Подключение сзади
• Вид присоединяемых проводников шина
• Вид расцепителей электронный
• Возможность самостоятельного подключения дополнительных устройст да
• Возможность установки индикатора отключения false
• Время срабатывания в зоне перегрузки tr, c 0,5/1/2/4/8/16
• Время срабатывания мгновенного расцепителя ti 0.05 с
• Время срабатывания расцепителя в зоне КЗ tm 0.1 с
• Вспомогательные (свободные) контакты 4С (переключающие)
• Встроенная защита от замыканий на землю false
• Второй независимый расцепитель нет
• Высота 351 мм
• Габариты изделия: Высота (мм) 351
• Габариты изделия: Глубина (мм) 355
• Габариты изделия: Ширина (мм) 282
• Гарантийный срок (лет) 5
• Глубина 355 мм
• Диапазон регулировки теплового расцепителя 800...800 А
• Замок внутренней установки нет
• Защитные шторки да
• Категория применения по селективности селективный
• Катушка включения (В) 230V AC/220V DC
• Климатическое исполнение У3
• Климатическое исполнение и категория размещения У3
• Количество вспомогательных замыкающих контактов 4
• Количество вспомогательных нормально замкнутых (НЗ) контактов 6
• Количество вспомогательных нормально разомкнутых (НО) контактов 6
• Количество вспомогательных переключающих контактов 6
• Количество вспомогательных размыкающих контактов 4
• Количество полюсов 3
• Конденсаторный источник питания нет
• Конструкция прибора Выдвижное/выкатное устройство
• Контакт готовности к включению да
• Коэффициент гарантированного несрабатывания, о.е. 1
• Коэффициент гарантированного срабатывания, о.е. 1
• Кратности уставки расцепителя Кm, о.е 1
• Кратность тока для времени tr, о.е. 6
• Крепление Монтажная рейка
• Максимальное сечение проводника, мм^2 Прочее
• Масса 37 кг
• Механический счётчик циклов да
• Моторный привод встроенный false
• Моторный привод опционально false
• Наличие дифференциального расцепителя false
• Наличие минимального расцепителя нет
• Наличие привода 220V AC/DC
• Наличие теплового расцепителя false
• Наличие электромагнитного расцепителя false
• Наличие электронного расцепителя true
• Независимый расцепитель (В) 230V АС/220V DC
• Номинальная отключающая способность Icu при 400 В, 50 Гц 50 кА
• Номинальная рабочая наибольшая отключающая способность Ics (% Ic 85
• Номинальная рабочая наибольшая отключающая способность переменно 42
• Номинальная рабочая наибольшая отключающая способность переменно 35
• Номинальное импульсное напряжение Uimp (кВ) 12
• Номинальное напряжение 690...690 В
• Номинальное напряжение изоляции Ui (В) 1 000
• Номинальное напряжение питания цепи управления Us (В) 230V AC
• Номинальное напряжение сети 380/220;660/380
• Номинальное рабочее напряжение переменного тока Ue (В) 400
• Номинальное рабочее напряжение переменного тока Ue (В)_{2 690}
• Номинальный кратковременно выдерживаемый ток Icw (А) 42 000
• Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА) 42
• Номинальный продолжительный ток Iu 800 А
• Номинальный продолжительный ток Iu (А) 800
• Номинальный ток In (А) 800
• Нормативный документ ГОСТ Р 50030.2
• Подходит для монтажа на DIN-рейку (Ω-типа) false
• Предельная коммутационная способность переменного тока Icu (кА) 50
• Предельная коммутационная способность переменного тока Icu при 4 50
• Предельная коммутационная способность переменного тока Icu при 6 35
• Предельная коммутационная способность при 660/380В Ics 50 кА
• Присоединение внешних проводников заднее
• Раздел 800А\Выдвижной
• Расцепитель минимального напряжения (В) Нет
• Регулировка максимальных расцепителей тока да
• Род тока AC
• С расцепителем минимального напряжения false
• Серия OptiMat A
• Сигнализация положения выключателя в корзине нет
• Способ задания уставки мгновенного расцепителя По току (Ii)
• Способ задания уставки расцепителя По кратности (Km)
• Способ установки выдвижной
• Степень защиты (IP) IP20
• Страна производитель Китай
• Тип изделия Выключатель автоматический
• Тип изделия/компонента Выключатель автоматический воздушный
• Тип монтажной рейки 35х7.5; 35х15
• Тип оборудования Выключатель автоматический
• Тип подключения силовой электрической цепи Болтовое соединение
• Тип приёмки ОТК
• Тип расцепителя MR8.2
• Тип характеристики срабатывания расцепителя Tm B
• Тип элемента управления Кнопка нажимная
• Типоразмер S1-Первый габаритный размер
• ТНВЭД код 8536209008
• Токи уставки мгновенного расцепителя Ii, о.е. 2;4;6;8;10;12;15;OFF
• Токи уставки расцепителя Im, А 10In-20In
• Уставки по времени срабатывания расцепителя в зоне короткого зам 0,1;0,2;0,3;0,4
• Уставки по времени срабатывания расцепителя в зоне короткого зам 0,1;0,2;0,3;0,4
• Уставки по времени срабатывания расцепителя при однофазном корот 0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;0,9;1,0
• Уставки по времени срабатывания расцепителя при однофазном корот 0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;0,9;1,0
• Уставки по времени срабатывания расцепителя при токе 6IR (с) 15;30;60;120;240;360;480;960
• Уставки по току мгновенного срабатывания расцепителя Ii в кратно от 1 до 20; Off
• Уставки по току срабатывания расцепителя в зоне короткого замыка от 1,5 до 10; Off
• Уставки по току срабатывания расцепителя при однофазном коротком от 0,2 до 1; Off
• Частота тока (Гц) 50/60
• Ширина 282 мм
• Электродинамическая стойкость при 380/220В Icm 110 кА
• Электродинамическая стойкость при 660/380В Icm 55 кА
