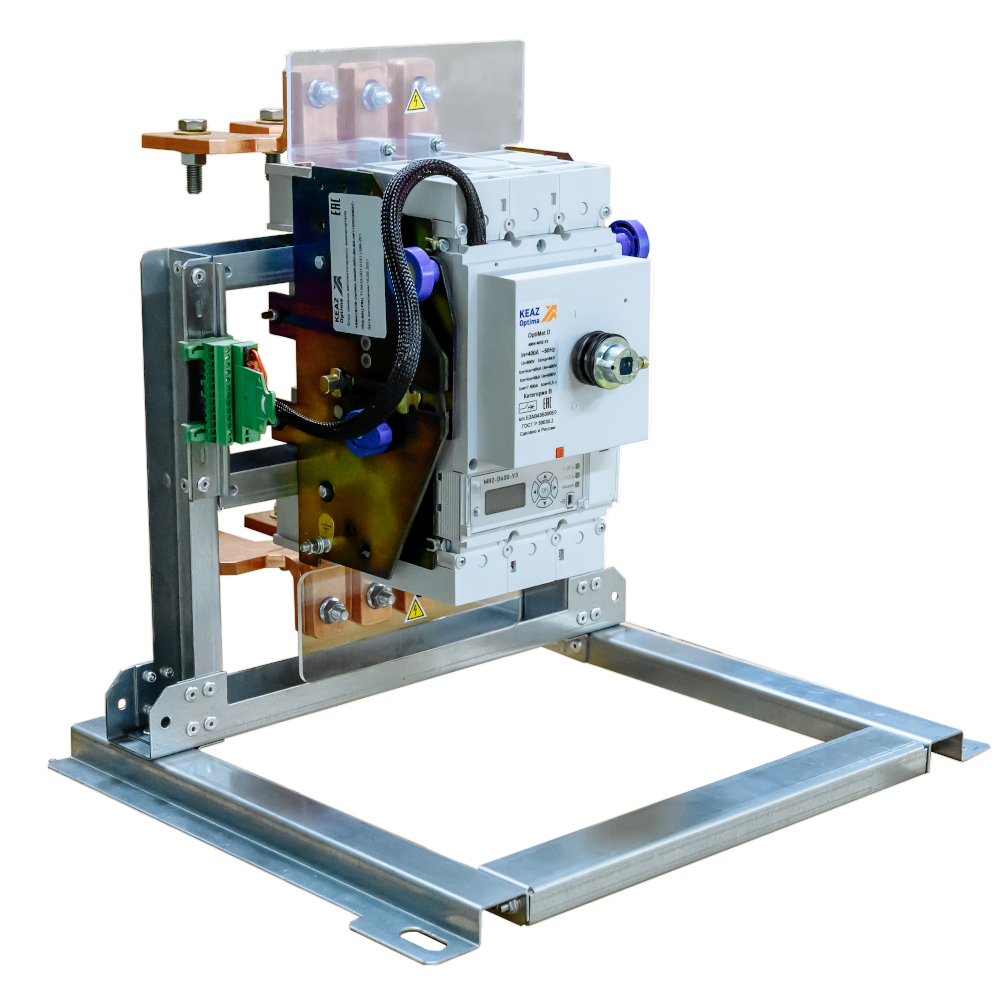

Блок замены автоматического выключателя-А3726-OptiMat D250N-MR1-ВИ-ВК-ПРД-ВВЦ-РВЦ

Характеристики киаз

• ETIM Класс ID EC000228
• Блокировка кнопок ВКЛ/ОТКЛ навесным замком нет
• Вибро-сейсмо стойкость 9
• Вид подключения главной электрической цепи Подключение спереди
• Вид присоединяемых проводников шина/провод
• Вид расцепителей электронный
• Возможность самостоятельного подключения дополнительных устройст да
• Возможность установки индикатора отключения да
• Время номинально кратковременно выдерживаемого тока tcw (с) 0,5
• Время срабатывания в зоне перегрузки tr, c 0,5/1/2/4/8/16
• Время срабатывания мгновенного расцепителя ti 0.05 с
• Время срабатывания расцепителя в зоне КЗ tm 0.1 с
• Вспомогательные (свободные) контакты Нет
• Встроенная защита от замыканий на землю false
• Высота 162.5 мм
• Габариты изделия: Высота (мм) 162,5
• Габариты изделия: Глубина (мм) 122
• Габариты изделия: Ширина (мм) 105
• Гарантийный срок (лет) 5
• Глубина 122 мм
• Диапазон рабочих температур (˚С) от -40°С до +70°С
• Диапазон регулировки теплового расцепителя 100...250 А
• Дополнительное оборудование Привод ручной двигательный
• Замок внутренней установки нет
• Категория применения по селективности селективный
• Климатическое исполнение У3
• Климатическое исполнение и категория размещения У3
• Количество вспомогательных замыкающих контактов 4
• Количество вспомогательных размыкающих контактов 6
• Количество полюсов 3
• Комплексная защита от замыканий на землю нет
• Конструкция прибора Встраиваемое устройство фиксированной установки (стационарный)
• Коэффициент гарантированного несрабатывания, о.е. 1
• Коэффициент гарантированного срабатывания, о.е. 1
• Кратности уставки мгновенного расцепителя Ki, о.е. 12
• Кратности уставки расцепителя Кm, о.е 1,5; 2; 3; 4; 5; 6; 7; 8; 9; 10
• Кратность тока для времени tr, о.е. 6
• Крепление Монтажная рейка
• Макс. сечение присоединяемых медных шин (мм) 5х40
• Максимальное сечение проводника, мм^2 70
• Масса 8.5 кг
• Моторный привод встроенный нет
• Моторный привод опционально false
• Наличие дифференциального расцепителя false
• Наличие независимого расцепителя да
• Наличие привода ручной
• Наличие теплового расцепителя false
• Наличие электромагнитного расцепителя false
• Наличие электронного расцепителя true
• Номинальная отключающая способность Icu при 400 В, 50 Гц 40 кА
• Номинальная рабочая наибольшая отключающая способность Ics (% Ic 100
• Номинальная рабочая наибольшая отключающая способность переменно 40
• Номинальная рабочая наибольшая отключающая способность переменно 8
• Номинальное импульсное напряжение Uimp (кВ) 8
• Номинальное напряжение 690...690 В
• Номинальное напряжение изоляции Ui (В) 800
• Номинальное напряжение сети 380/220;660/380
• Номинальное рабочее напряжение переменного тока Ue (В) 400
• Номинальное рабочее напряжение переменного тока Ue (В)_{2 690}
• Номинальный кратковременно выдерживаемый ток Icw (А) 3 000
• Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА) 3 000
• Номинальный продолжительный ток Iu 250 А
• Номинальный продолжительный ток Iu (А) 250
• Номинальный ток In (А) 250
• Нормативный документ ГОСТ Р 50030.2
• Подходит для монтажа на DIN-рейку (Ω-типа) false
• Предельная коммутационная способность переменного тока Icu (кА) 8
• Предельная коммутационная способность переменного тока Icu (кА)< 40
• Предельная коммутационная способность переменного тока Icu при 4 40
• Предельная коммутационная способность переменного тока Icu при 6 8
• Предельная коммутационная способность при 660/380В Ics 100 кА
• Присоединение внешних проводников переднее
• Рабочая высота, (м) 2 000
• Раздел 250А
• Регулировка максимальных расцепителей тока да
• Ретрофит для замены выключателей 1,А3726
• Род тока AC
• С расцепителем минимального напряжения false
• Серия OptiMat D
• Способ задания уставки мгновенного расцепителя По току (Ii)
• Способ задания уставки расцепителя По кратности (Km)
• Способ крепления (монтажа) болтовое соединение
• Способ установки выдвижной
• Стандарт российский (ГОСТ, ТУ) ТУ 27.12.31-001-14674084-2020
• Степень защиты (IP) IP00
• Страна производитель Россия
• Тип изделия Выключатель автоматический
• Тип изделия/компонента Блок замены автоматического выключателя
• Тип монтажной рейки 35х7.5; 35х15
• Тип оборудования Выключатель автоматический
• Тип подключения болтовое соединение
• Тип подключения силовой электрической цепи Винтовое соединение
• Тип приёмки ОТК
• Тип расцепителя MR1.0
• Тип характеристики срабатывания расцепителя Tm B
• Тип элемента управления Рычажковый (перекидной рычаг)
• ТНВЭД код 8537109800
• Токи уставки мгновенного расцепителя Ii, о.е. 3000
• Токи уставки расцепителя Im, А Нет (без)
• Уставки по времени срабатывания расцепителя в зоне короткого зам 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
• Уставки по времени срабатывания расцепителя при токе 6IR (с) 0,5;1;2;4;OFF
• Уставки по току срабатывания расцепителя в зоне короткого замыка 1,5;2;3;4;5;6;7;8;9;10
• Частота тока (Гц) 50
• Ширина 105 мм
• Электродинамическая стойкость при 380/220В Icm 84 кА
• Электродинамическая стойкость при 660/380В Icm 13.6 кА
