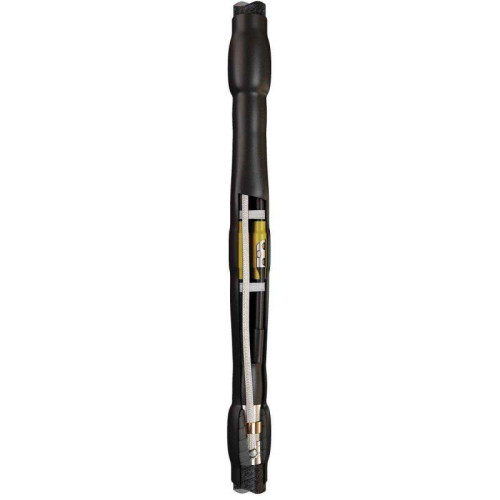

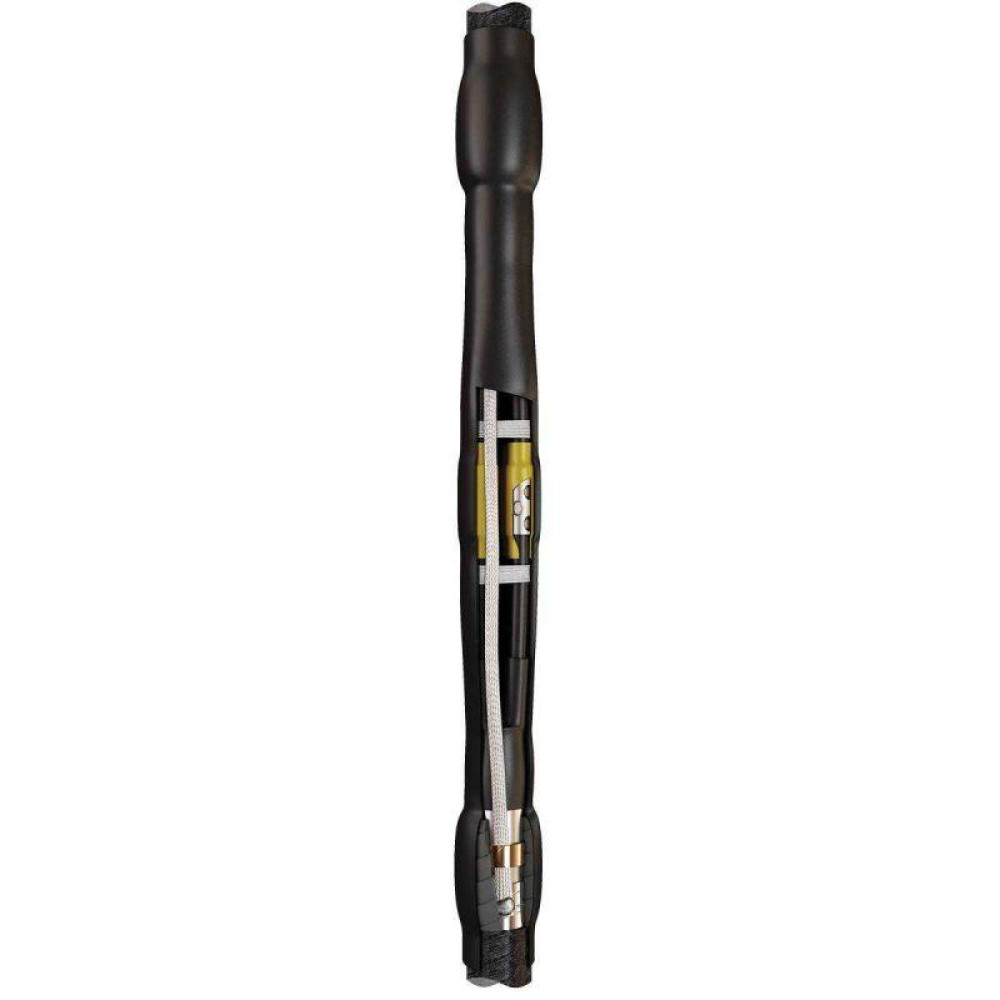

Муфта кабельная соединительная 1кВ 4Стп-1-150-240-Б КВТ 50109

• Предназначены для соединения 4-х жильных кабелей: • с бумажной маслопропитанной или пластмассовой изоляцией • с броней или без брони • с общей алюминиевой или свинцовой оболочкой • на напряжение до 1 кВ • Соответствует требованиям ГОСТ 13781.0-86 • Типы монтируемых кабелей:ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв • Соединительные изолирующие манжеты обеспечивают надежную и качественную изоляцию мест соединения жил кабеля • Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет, перчаток и кожуха, обеспечивает полную герметичность муфты после монтажа • Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом. Базовая комплектация включает в себя пружины постоянного давления , используемые для крепежа провода заземления к металлическим оболочкам. Крепеж на бронелентах осуществляется методом пайки • При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать "Комплект заземления КМПБ", соответствующий выбранной муфте • Наличие пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемых кабелей обеспечивает быстрый и надежный монтаж. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя "А" • Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители • Высокое качество комплектующих и используемых композиционных материалов • Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) • Все полимерные композиции, использованные для производства термоусаживаемых компонентов "КВТ", не содержат галогенов (HF=Halogen Free) • Выпускается по ТУ 3599-006-97284872-2006

---

Документация и сертификаты

• Паспорт изделия
