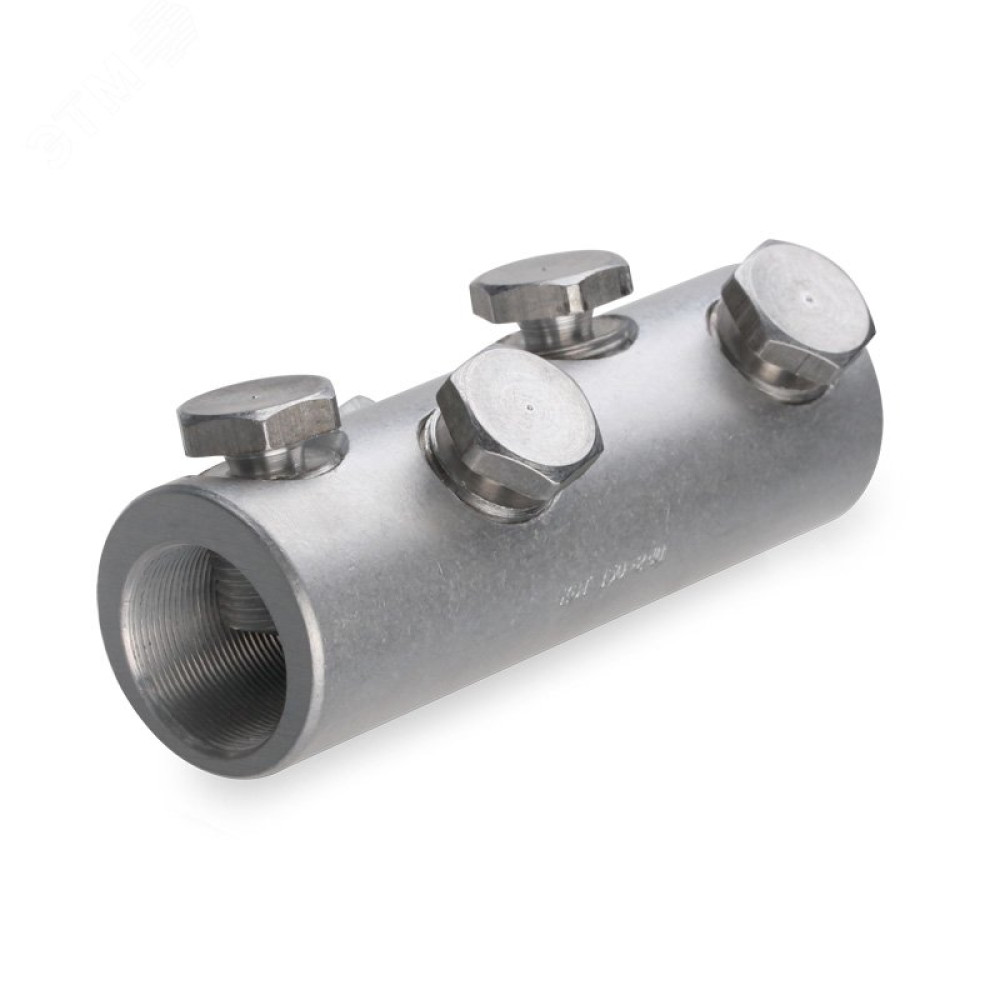

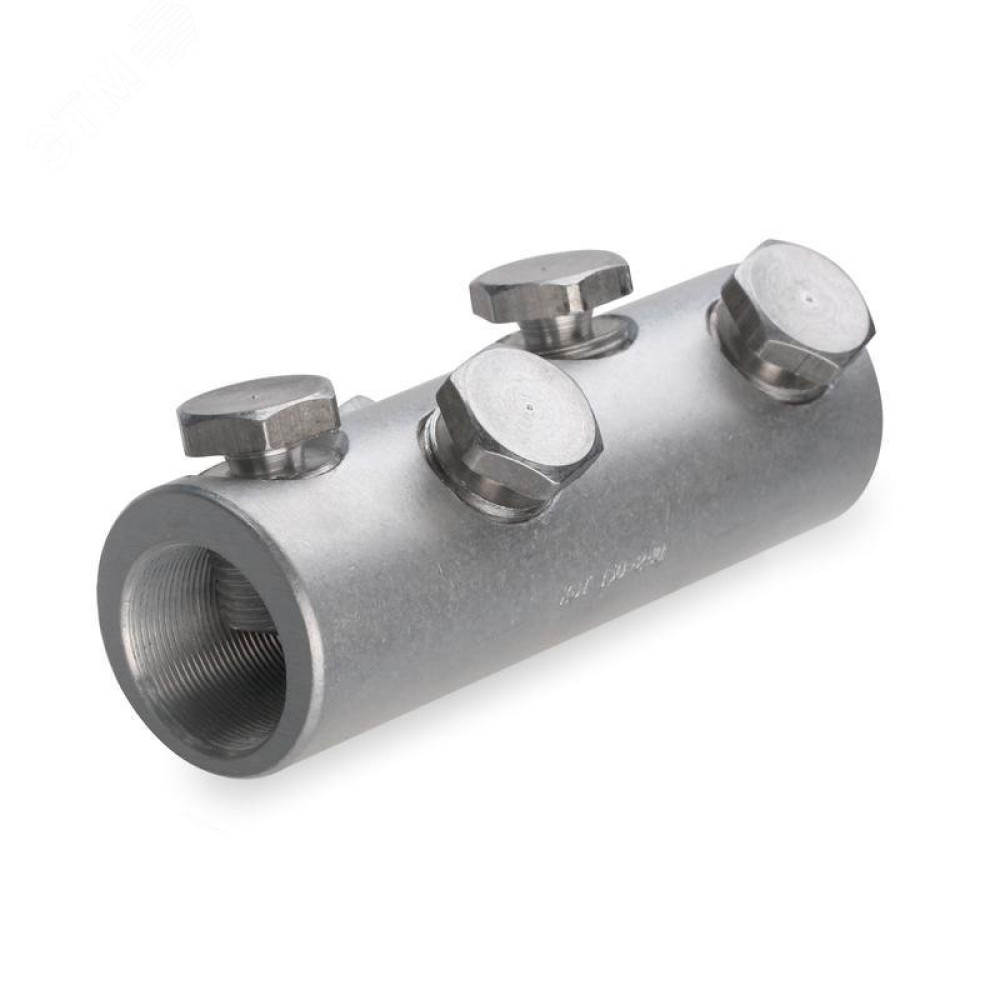

Соединитель болтовой 4СБЕ-70/120

65803

Описание
Характеристики

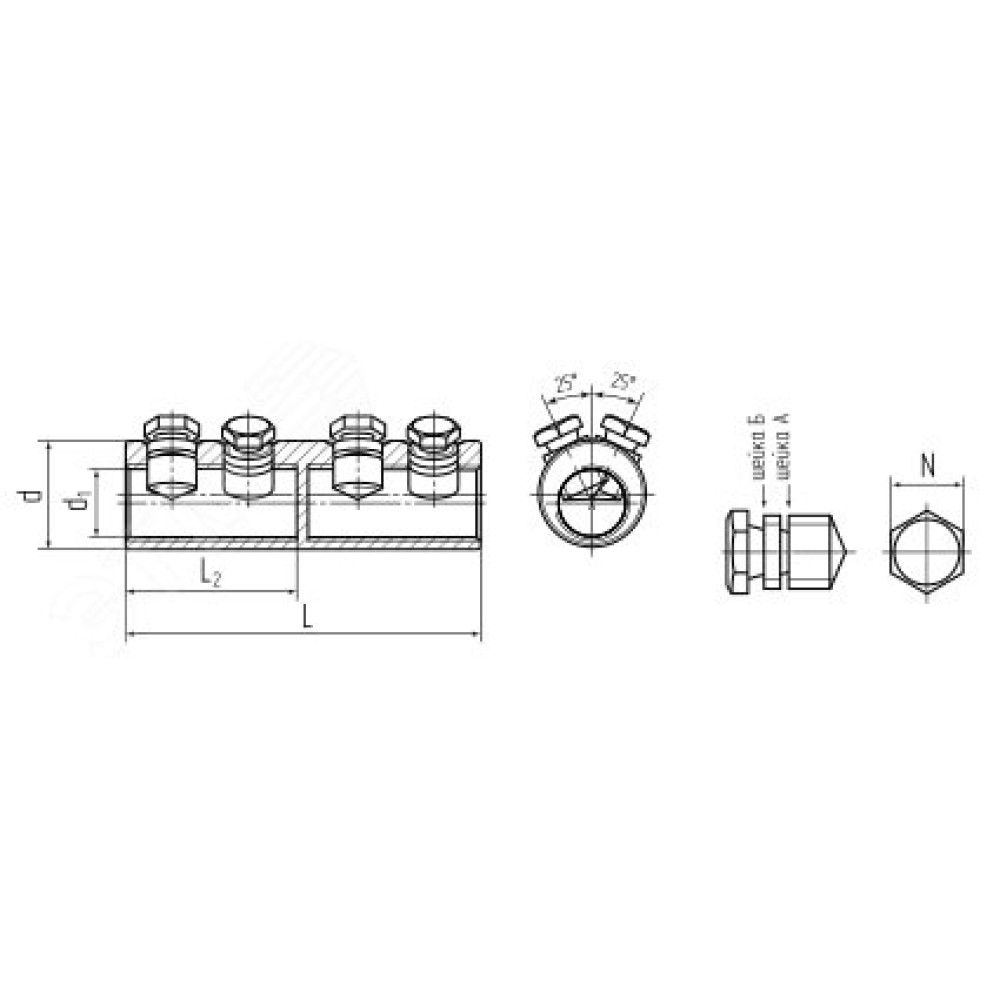

Предназначены для соединения любого типа кабельных жил - алюминиевых и медных, круглых и секторных, моножильных и многопроволочных. Каждый болтовой соединитель является мультиразмерным. Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения. Эксцентриковое отверстие под кабельную жилу в корпусе соединителя. Материал корпуса и болтов - специальный алюминиевый сплав. Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения. Конструкция болтов имеет несколько проточек — срывных 'шеек', благодаря чему срыв головки происходит вровень или ниже поверхности соединителя. Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы.
Нормативный документ: ТУ 3449-009-97284872-2006
Дополнительная информация: расположение болтов - угловое
Сфера применения: Соединение любого типа кабельных жил

Документация и сертификаты

Видеоролики

???? Видеоматериалы

Характеристики Е

Высота, мм 27
Диаметр внутренний, мм 17
Диаметр наружный, мм 27
Диапазон сечений 70-120
Длина, мм 100
Масса, кг 0.18
Материал жилы Медь
Материал изделия Сплав алюминиевый
Наличие изоляции Нет
Напряжение, В 10000
Номинальное напряжение, кВ 10
Покрытие Без покрытия
Резьба М16x1.5
Сечение жилы, мм2 120
Способ монтажа На винты
Тип изделия Соединитель болтовой
Цвет Серый
Ширина, мм 27

В наличии на складе: 1317 шт.

склад E: 87 шт.

склад Р: 1230 шт.

890.00р.

На складе
Код товара: 65803
Артикул: 65803
