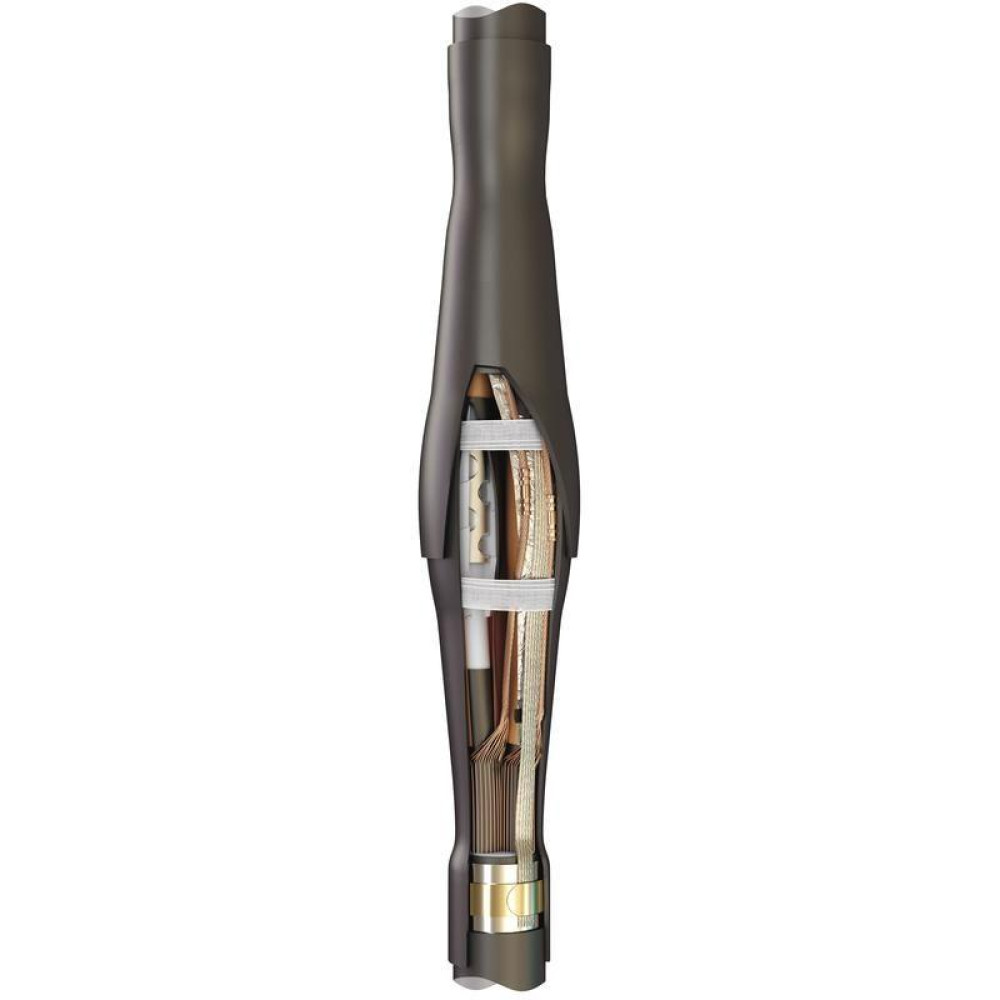

Муфта кабельная соединительная 10кВ 3ПСТ-10-70/120-Б КВТ 66293

• Предназначены для соединения 3-х жильных кабелей: • с изоляцией из сшитого полиэтилена и экраном из медных проволок • с броней из стальных лент или без брони • на напряжение 6 и 10 кВ • Соответствует требованиям ГОСТ 13781.0-86 • Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г • Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана • Использование толстостенных манжет, выполненных из материала с высокой электрической прочностью, обеспечивает полноценное восстановление изоляции жил кабеля • Экраны кабеля восстанавливаются алюминиевой экранирующей лентой и перемычками, сформированными из экранов жил кабеля • Для кабелей с броней муфта комплектуется дополнительным плоским проводом-перемычкой и пружинами постоянного давления • Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа • Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающимсвойствами выравнивания напряженности электрического поля • Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители • Высокое качество комплектующих и используемых композиционных материалов • При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать "Комплект заземления КМПБ", соответствующий выбранной муфте • Для кабеля с медным ленточным экраном необходимо дополнительно использовать "Комплекты заземления КМЛЭ" • Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана • Все полимерные композиции, использованные для производства термоусаживаемых компонентов "КВТ", не содержат галогенов (HF=Halogen Free) • Выпускается по ТУ 3599-005-97284872-2015

---

Документация и сертификаты

• Паспорт изделия
