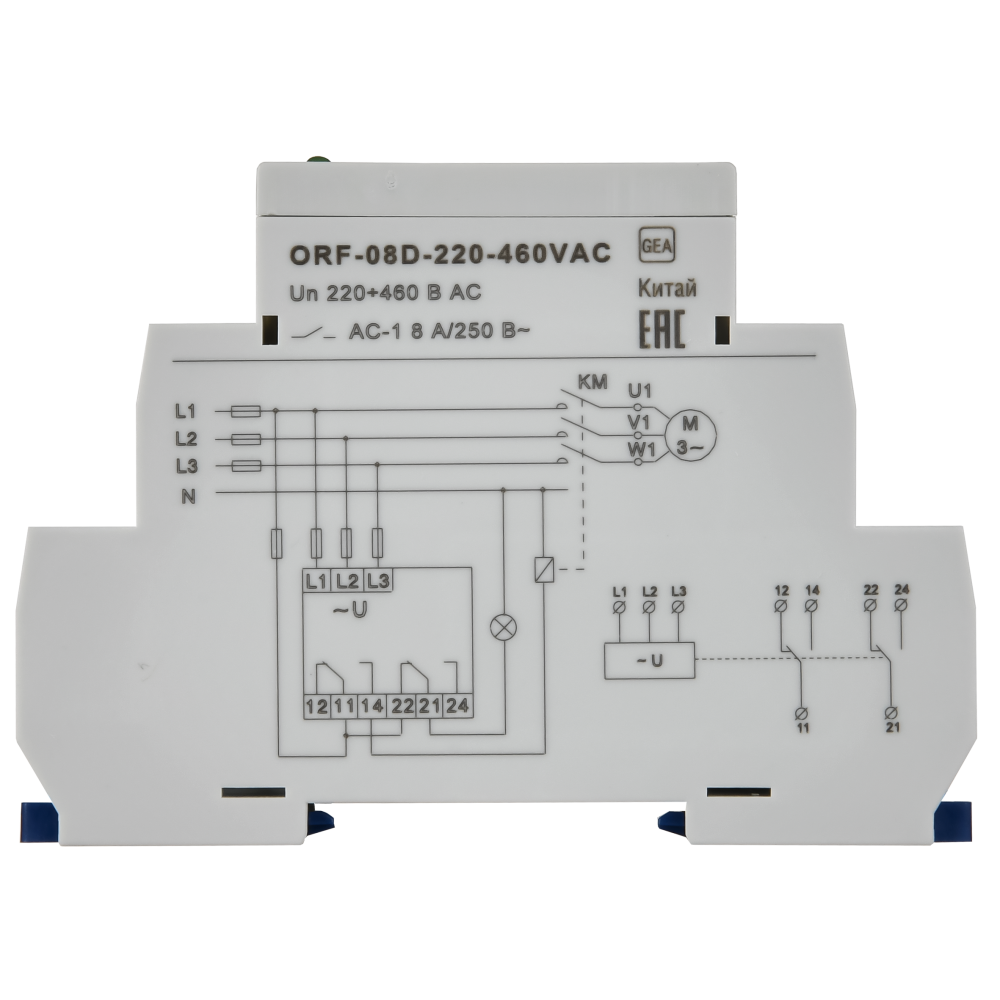

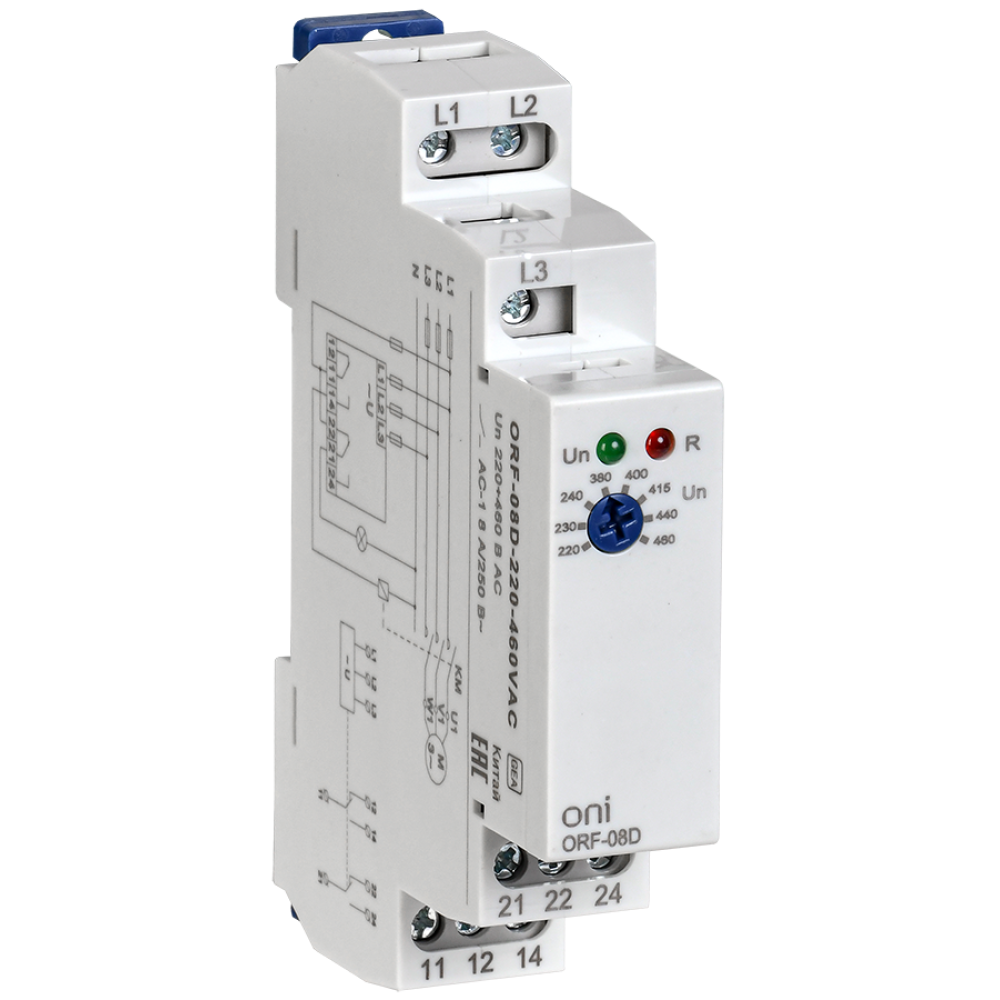

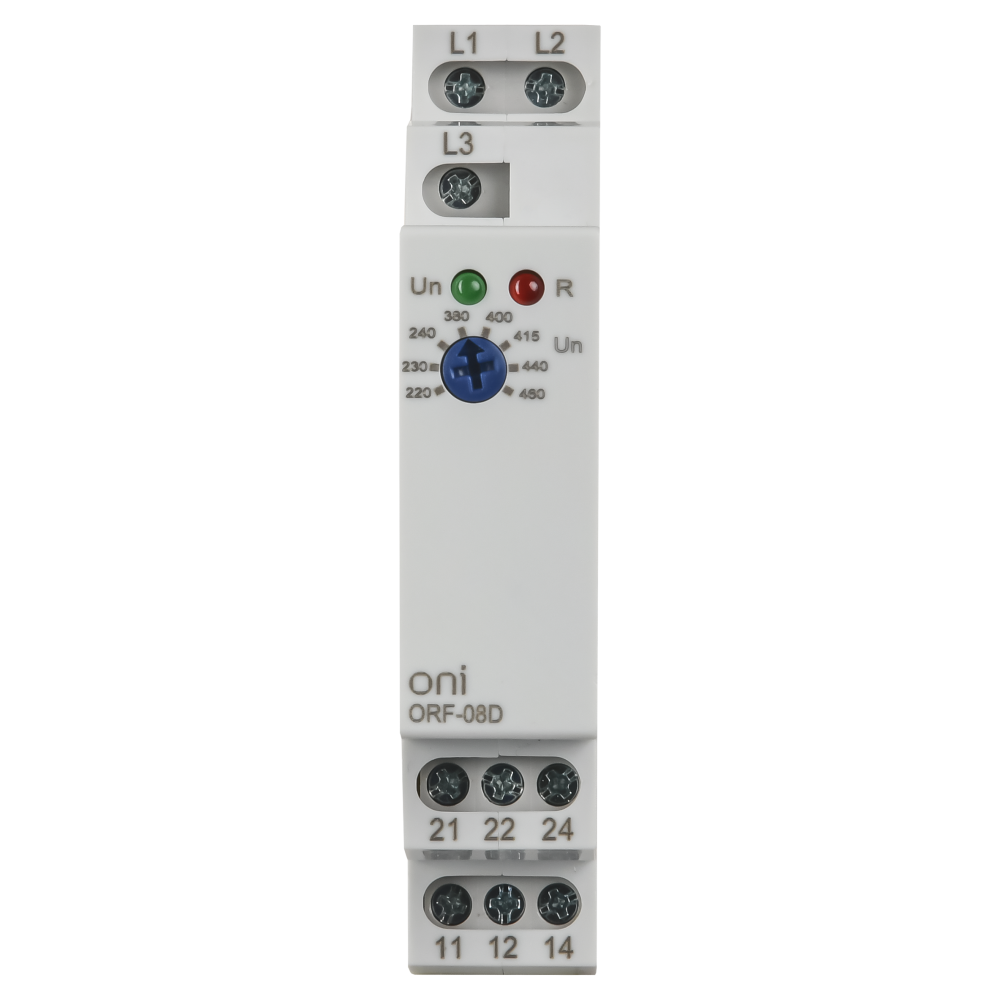

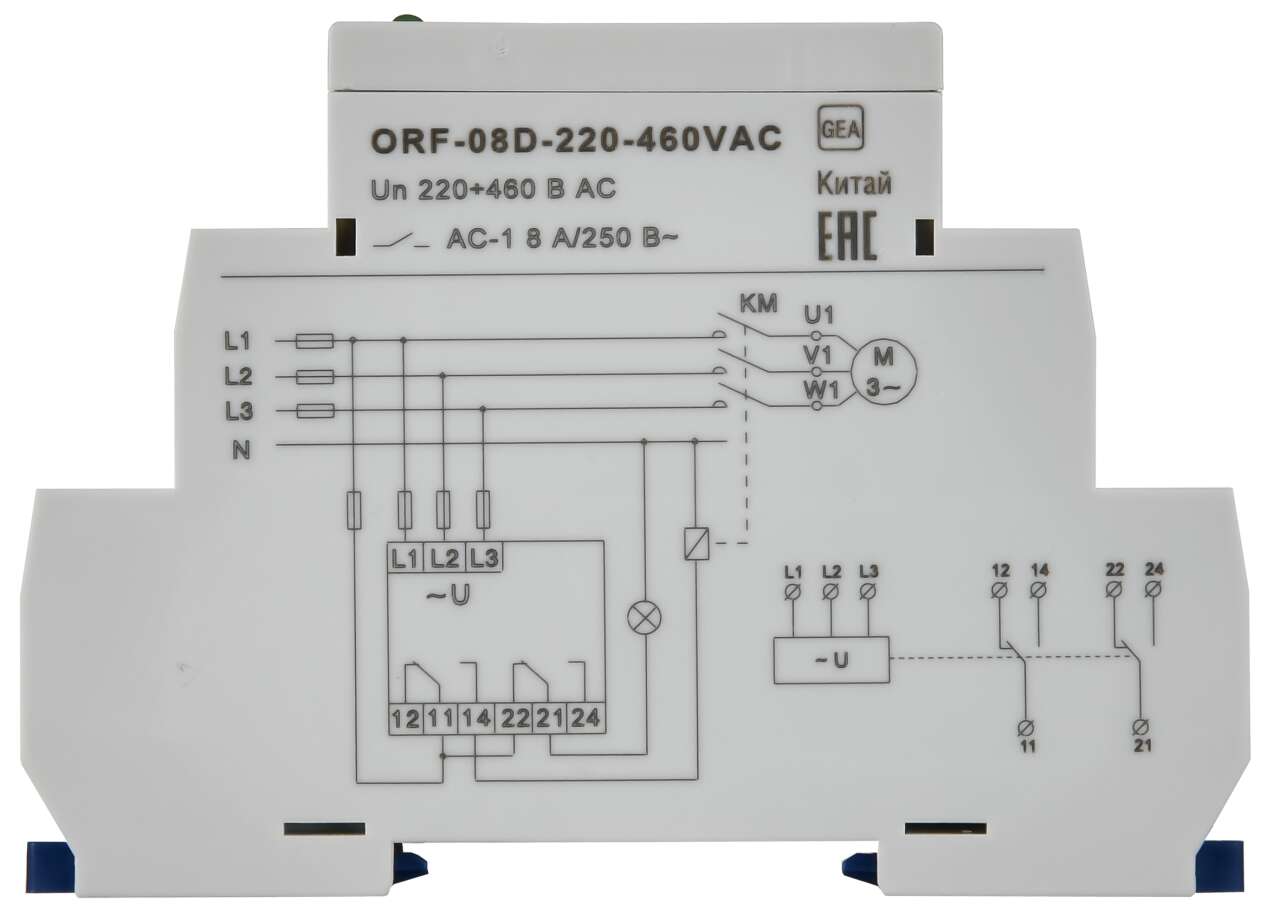

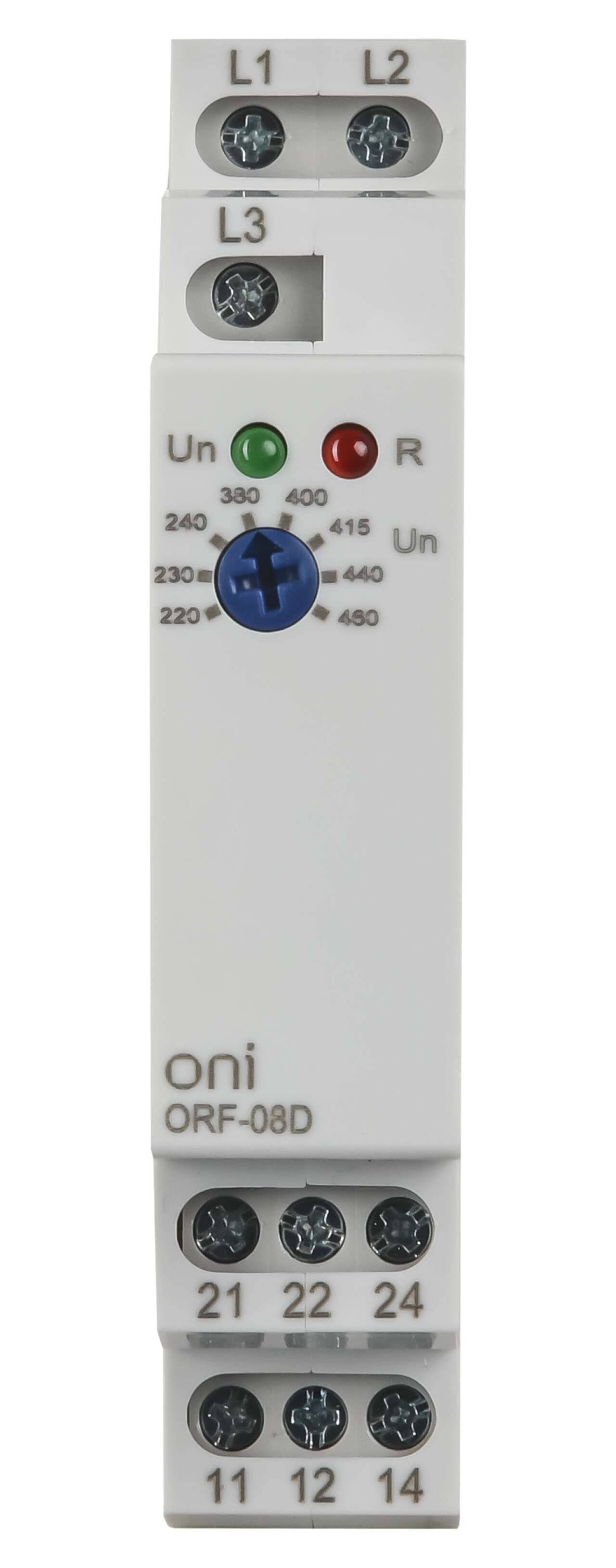

Реле контроля фаз ORF-08D 3 фазы 2 контакта 220-460В AC ONI

54885

Описание
Характеристики

Реле контроля фаз обеспечивают непрерывный мониторинг параметров трёхфазной сети и защиту оборудования в случае аварийных режимов: повышенного напряжения, пониженного напряжения, асимметрии напряжения, последовательности фаз, обрыва фаз. Устройства широко применяются в системах автоматизации, автоматическом вводе резерва (АВР), а также для защиты электродвигателей, насосов, компрессоров и прочего оборудования, критичного к стабильности электропитания. *Перечень контролируемых параметров зависит от модификации устройства. Подробные характеристики — в паспорте изделия.

Аналоги: ORF-06D-220-460VAC
Сопутствующие товары: DRV112-M2-007-5-3010, ETG-CP-043

Преимущества

Широкий набор функций (контроль чередования фаз, обрыв фаз, асимметрия, повышенное и пониженное напряжение).
Для настройки требуется только отвертка.
Фиксированные уставки - оборудование типа "поставил и забыл".
Широкий диапазон измеряемого (линейного) напряжения от 176 В до 552 В.
Широкий диапазон рабочих температур от минус 20°С до плюс 55°С.
Информативная светодиодная индикация состояния реле.
Элементная база от ведущих мировых производителей.
Крепление на стандартную 35 мм DIN-рейку.
Корпус из не поддерживающих горение материалов.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Дополнительные изображения

Модели для проектировщиков

STEP-формат

Характеристики ИЕК

class Реле контроля фаз
Время срабатывания 2
Высота 90
Гарантийный срок, Лет 1
Гистерезис 2
Глубина 64
Диапазон напряжения 176...552
Диапазон уставок по ассиметрии напряжения 8
Диапазон уставок по напряжению 15
Диапазон частоты питающего напряжения 45...65
Индикатор наличия напряжения Зелёный светодиод (Un)
Индикатор срабатывания реле Красный светодиод (R)
Категория перенапряжения 3
Кол-во норм разомкнутых - НО контактов 2
Кол-во нормально замкнутых - НЗ контактов 2
Количество переключающих контактов 2
Контроль макс напряжения Да
Контроль минимального напряжения Да
Контроль обрыва фаз Да
Контроль перекоса фаз Да
Контроль чередования фаз Да
Макс задержка на включение -
Макс задержка на отключение 2
Макс сечение кабеля 6
Мех износостойкость 10^7
Мин задержка на включение 0.5
Мин задержка на отключение 2
Напряжение питания 220...460
Номин напряж питания цепи управ Us пост тока DC -
Номин напряжение контактной группы 250 АС / 24 DC
Номин напряжение питания цепи управ Us AC 50 Гц 220...460
Номин ток контактных групп при АС-1 8
Погрешность измерений 1
Рабочее положение Любое
Ремонтопригодность Нет
Срок службы, Лет 5
Степень загрязнения 2
Степень защиты IP клеммы IP20
Степень защиты IP лицевая панель IP40
Температура эксплуатации -20...55
Тип измеряемого напряжения Переменный (AC)
Тип монтажа DIN-рейка (стандарт) 35 мм
Тип напряжения управления Переменный (AC)
Ширина 18
Электр износостойкость 10^5

В наличии на складе: 4 шт.

склад Мск: 2 шт.

склад Р: 2 шт.

3060.00р.

На складе
Код товара: ORF-08D-220-460VAC
Артикул: 54885
