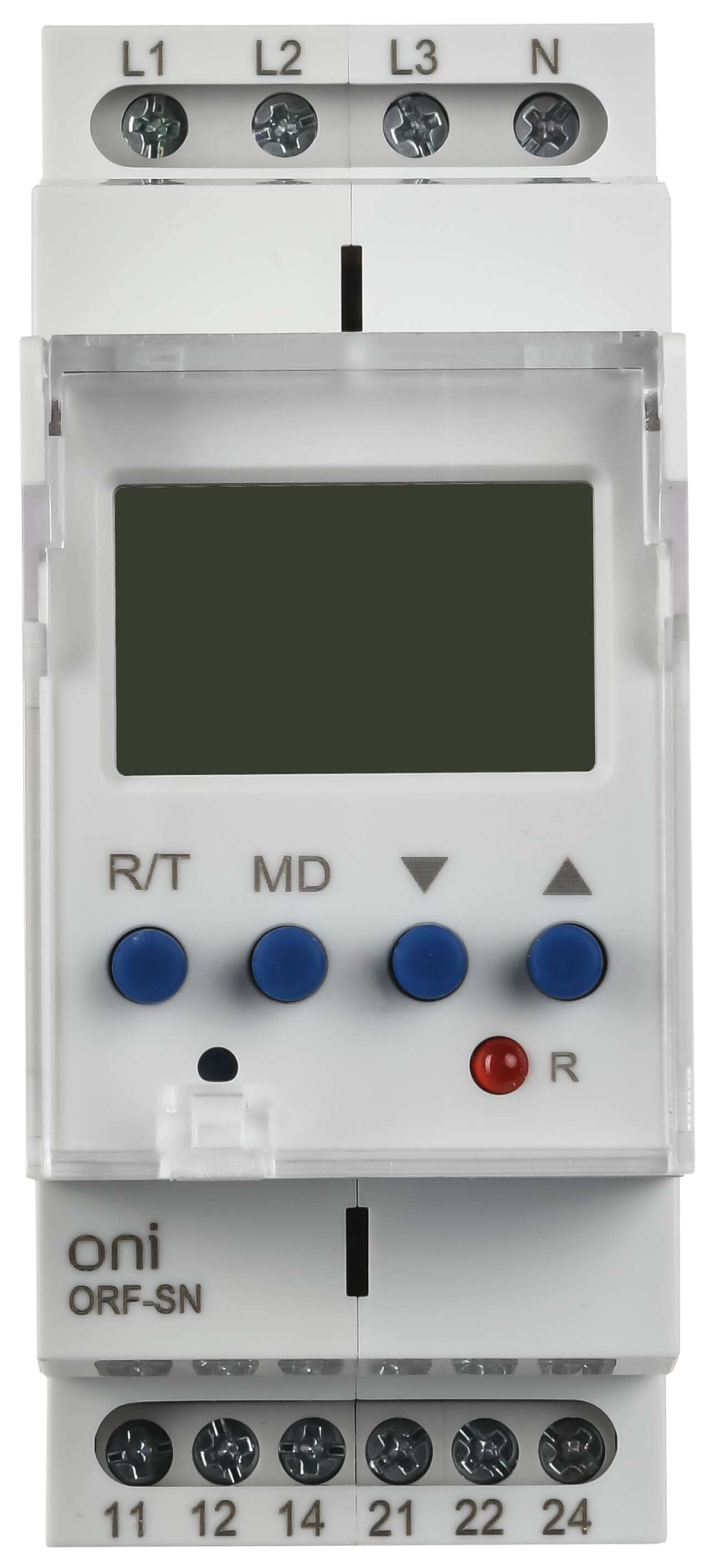

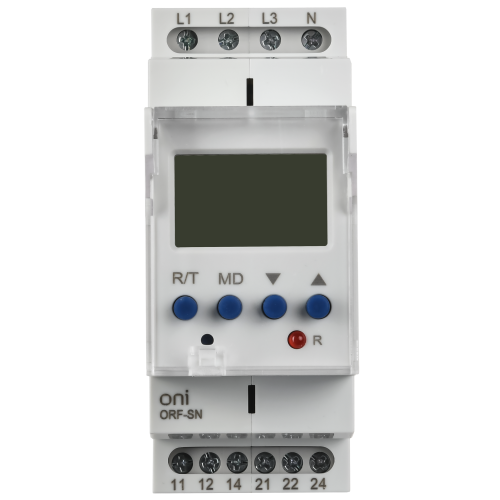

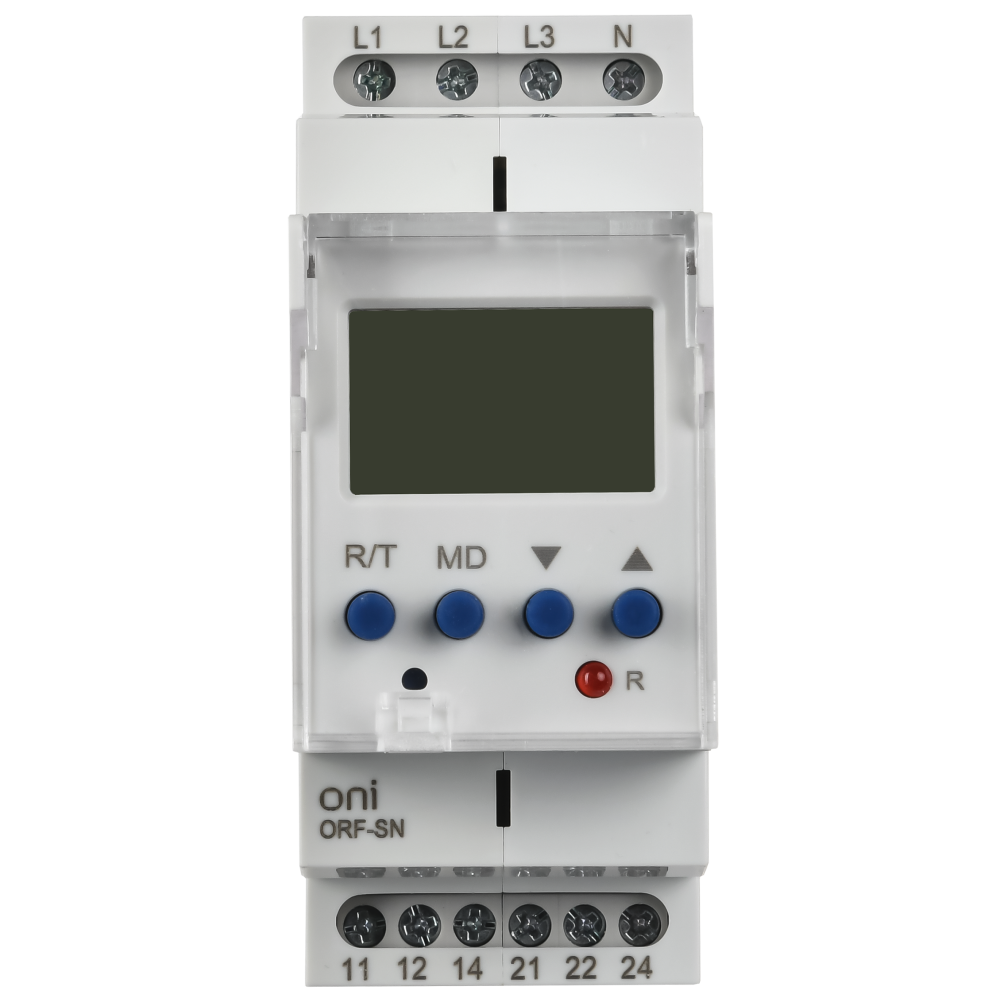

Реле контроля фаз ORF-SN 3 фазы 2 контакта 70-400В AC с контролем нейтрали ONI

54882

Описание
Характеристики

Реле контроля фаз обеспечивают непрерывный мониторинг параметров трёхфазной сети и защиту оборудования в случае аварийных режимов: повышенного напряжения, пониженного напряжения, асимметрии напряжения, последовательности фаз, обрыва фаз. Устройства широко применяются в системах автоматизации, автоматическом вводе резерва (АВР), а также для защиты электродвигателей, насосов, компрессоров и прочего оборудования, критичного к стабильности электропитания. *Перечень контролируемых параметров зависит от модификации устройства. Подробные характеристики — в паспорте изделия.

Аналоги: ORF-10-127-265VAC

Преимущества

Широкий набор функций (контроль чередования фаз, обрыв фаз и нейтрали, асимметрия, повышенное и пониженное напряжение) с возможностью их отключать.
Для настройки не требуется никакого инструмента.
Фиксированные уставки - оборудование типа "поставил и забыл".
Широкий диапазон измеряемого (линейного) напряжения от 70 В до 400 В.
Широкий диапазон рабочих температур от минус 20°С до плюс 55°С.
Информативный ЖК-экран.
Элементная база от ведущих мировых производителей.
Крепление на стандартную 35 мм DIN-рейку.
Корпус из не поддерживающих горение материалов.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации

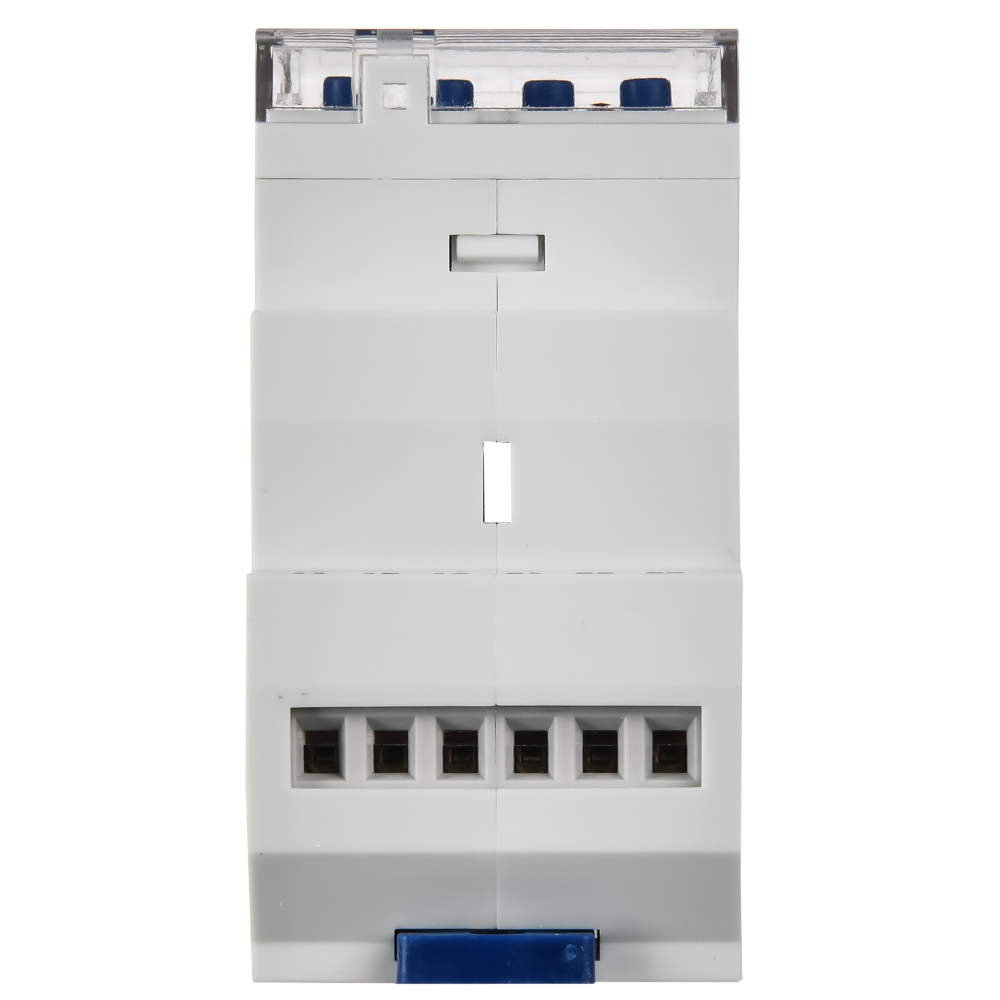

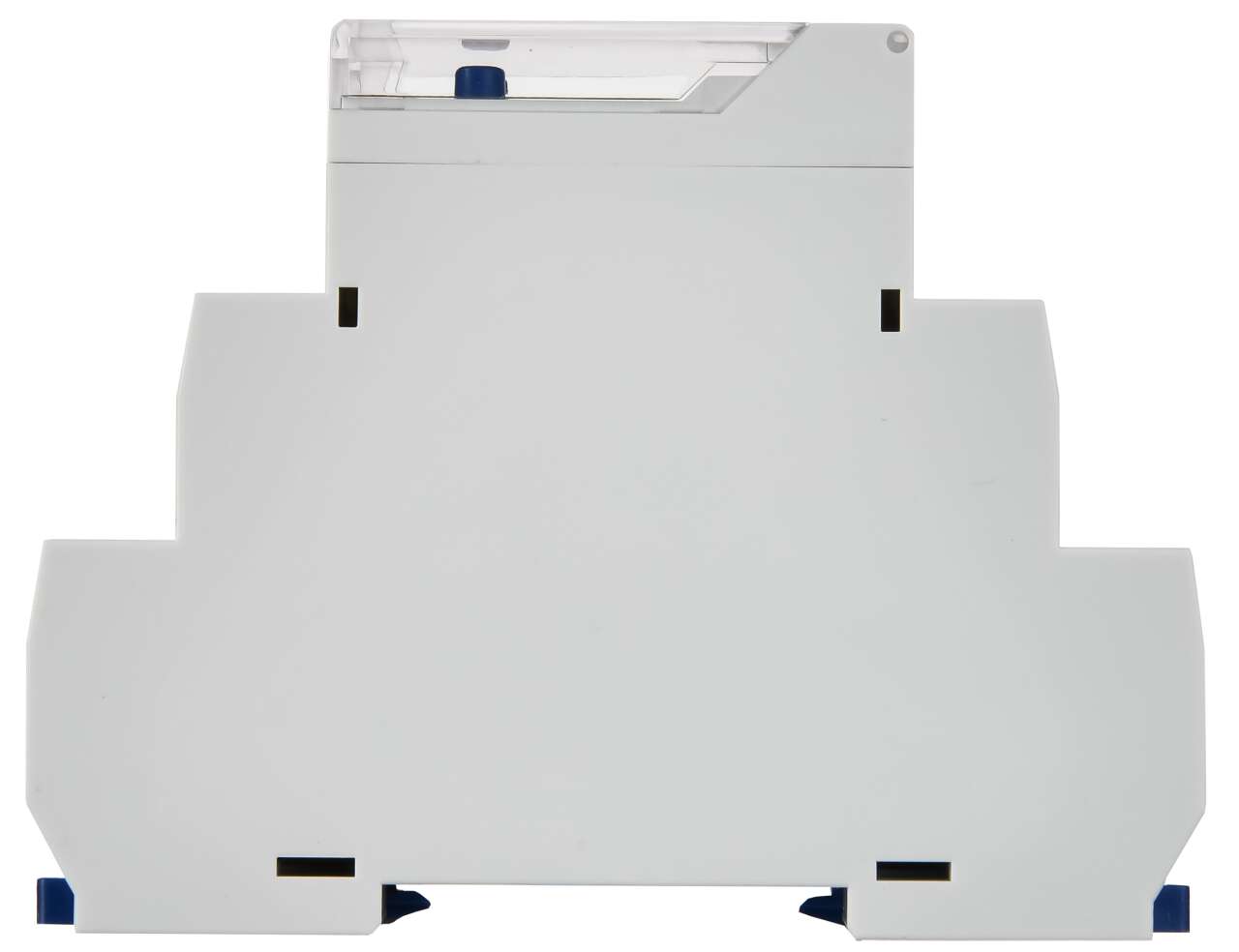

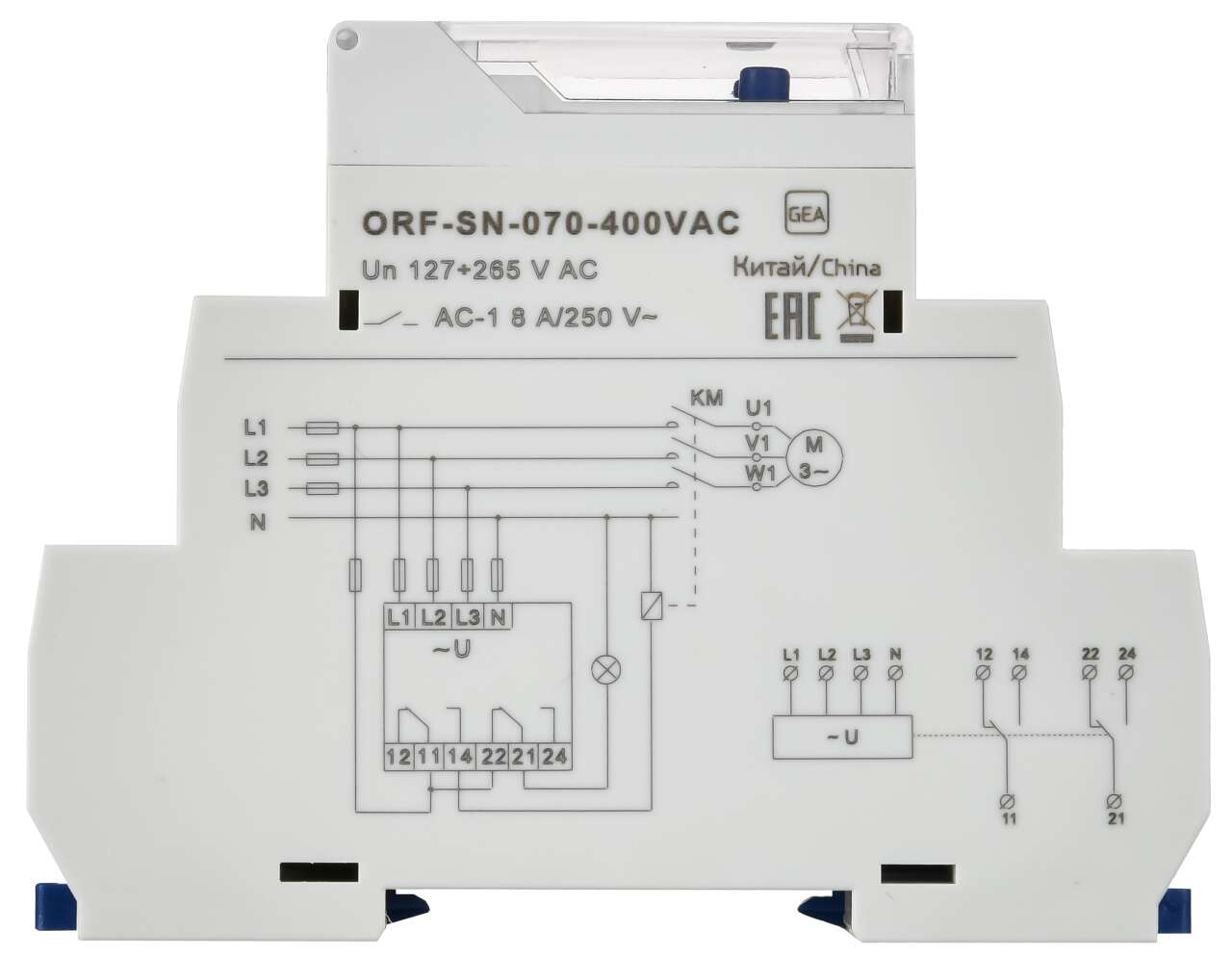

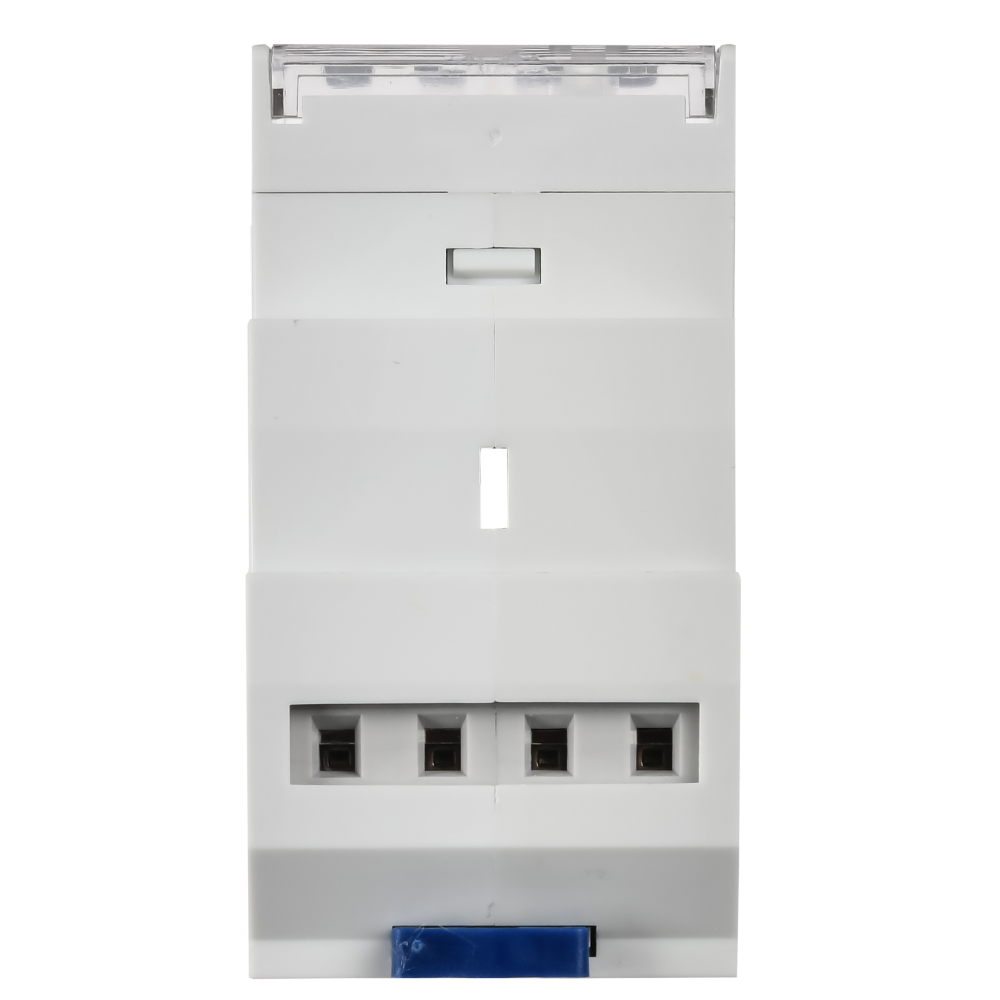

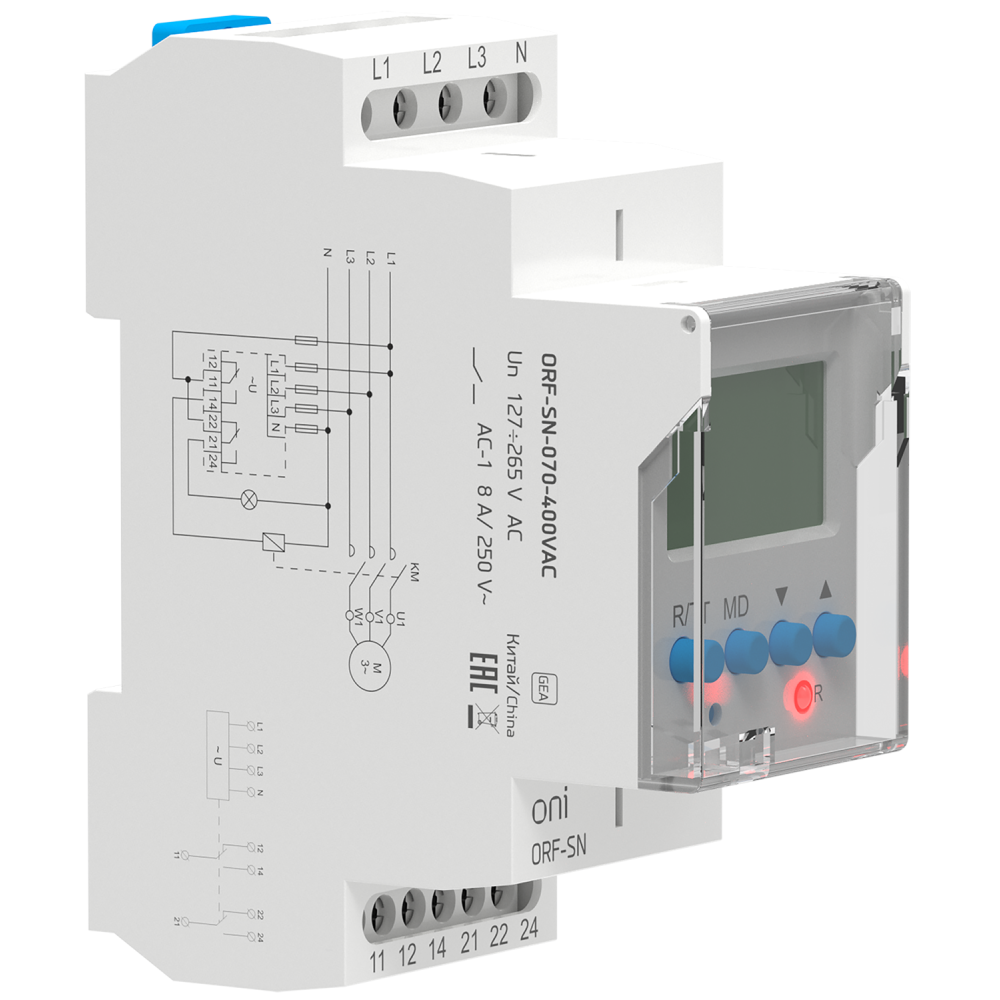

Дополнительные изображения

Модели для проектировщиков

STEP-формат

Характеристики ИЕК

class Реле контроля фаз
Вес 0,1
Время срабатывания 0,1...20
Высота 90
Гарантийный срок, Лет 1
Глубина 64
Диапазон напряжения 70...400
Индикатор срабатывания реле Красный светодиод (R)
Категория перенапряжения 3
Кол-во норм разомкнутых - НО контактов 2
Кол-во нормально замкнутых - НЗ контактов 2
Количество переключающих контактов 2
Контроль макс напряжения Да
Контроль минимального напряжения Да
Контроль обрыва фаз Да
Контроль перекоса фаз Да
Контроль чередования фаз Да
Макс задержка на включение 30
Макс задержка на отключение 20
Мех износостойкость 10^7
Мин задержка на включение 0.3
Мин задержка на отключение 0,1
Номин напряж питания цепи управ Us пост тока DC -
Номин напряжение контактной группы 250 АС / 24 DC
Номин напряжение питания цепи управ Us AC 50 Гц 127...265
Номин ток контактных групп при АС-1 8
Рабочее положение Любое
Ремонтопригодность Нет
Срок службы, Лет 5
Степень загрязнения 2
Степень защиты IP клеммы IP20
Степень защиты IP лицевая панель IP40
Температура эксплуатации -20...55
Тип измеряемого напряжения Переменный (AC)
Тип монтажа DIN-рейка (стандарт) 35 мм
Тип напряжения управления Постоянный (DC)
Ширина 36
Электр износостойкость 10^6

В наличии на складе: 158 шт.

склад Мск: 158 шт.

4610.00р.

На складе
Код товара: ORF-SN-070-400VAC
Артикул: 54882
