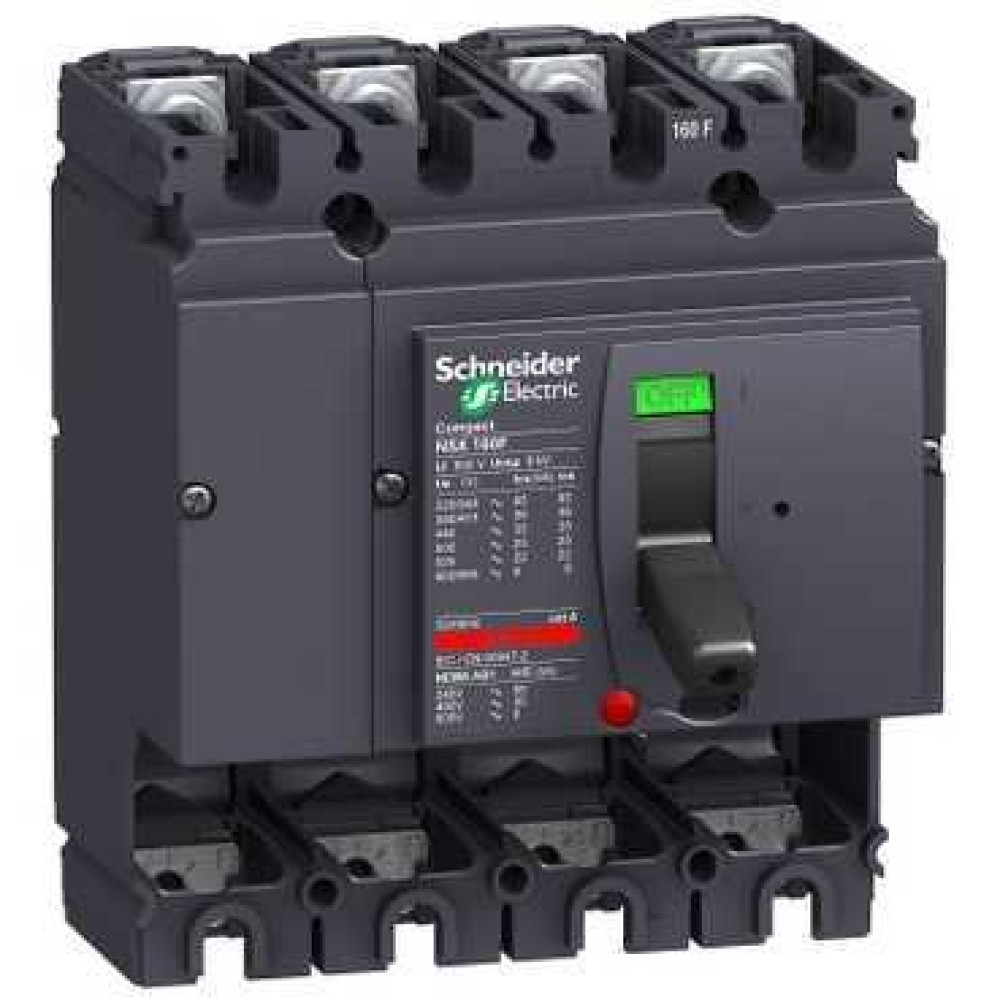

4П NSX160B КОММУТАЦ.БЛОК

LV430395

Описание
Характеристики

Класс: Силовой автоматический выключатель (ID: EC000228)

ID характеристики	Описание	Значение	Единица измерения
EF001389	Номин. продолжительный ток Iu	160	А
EF001391	Количество полюсов	4
EF003977	Номин. напряжение	690...690	В
EF005474	Степень защиты (IP)	EV006415 IP40
EF006671	Вид подключения главной электрич. цепи	EV007926 Передняя сторона
EF006697	Моторный привод встроенный	Да
EF006819	Тип подключения силовой электрич. цепи	EV000415 Винтовое соединение
EF006976	Тип элемента управления	EV000421 Ручка-переключатель
EF007006	Возможность установки индикатора отключения	Нет
EF007048	Номин. отключающая способность Icu при 400 В, 50 Гц	25	кА
EF007250	Подходит для монтажа на DIN-рейку (с Omega-профилем)	Да
EF007296	Встроенная защита от замыканий на землю	Да
EF007386	Моторный привод опционально	Нет
EF007518	С расцепителем минимального напряжения	Да
EF008240	Конструкция прибора	EV009211 Встраив. устройство фиксированной установки (стационарный)
EF008904	Монтаж на DIN-рейку (с Omega-профилем) опционально	Нет
EF008906	Комплектное устройство с блоком защиты	Да

Сертификаты и документы

Документация и каталоги

Дополнительные характеристики

Отключающая способность: 15 кА Icu в 500 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 20 кА Icu в 440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 25 кА Icu в 380/415 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 40 кА Icu в 220/240 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
[ics] номинальная рабочая отключающая способность: 20 кА в 440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 25 кА в 380/415 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 40 кА в 220/240 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 15 кА в 500 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
Электрическая износостойкость: 40000 циклы 440 В Переменный ток 50/60 Гц In/2 в соответствии с IEC 60947-2 15000 циклы 690 В Переменный ток 50/60 Гц In/2 в соответствии с IEC 60947-2 20000 циклы 440 В Переменный ток 50/60 Гц In в соответствии с IEC 60947-2 7500 циклы 690 В Переменный ток 50/60 Гц In в соответствии с IEC 60947-2

Хар-ки schneider

[in] номинальный ток 160 А в 40 °C
[ue] номинальное рабочее напряжение 690 V Переменный ток 50/60 Гц
[ui] номинальное напряжение изоляции 800 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
[up] номинальное импульсное выдерживаемое напряжение 8 кВ в соответствии с IEC 60947-2
Информация о ремонтопригодности Подлежит замене
Исполнение монтажа стационарный
Категория применения категория А
Код совместимости NSX160
Краткое название устройства NSX160B
Механическая износостойкость 40000 циклы в соответствии с IEC 60947-2
Монтажная опора задняя монтажная панель
Наименование автоматического выключателя Compact NSX160B
Наименование продукта Compact NSX
Область применения распределение
Описание полюсов 4P
Положение нейтрали слева
Присоединение с верхней стороны передний
Рабочая температура окружающей среды -25-70 °C
Серия ComPact NSX100...250 Compact
Сертификаты UL CSA
Соединение с нижней стороны передний
Соответствие требованиям по изоляции да в соответствии с EN/IEC 60947-2
Стандарты EN/IEC 60947-2 UL 508
Степень загрязнения 3 в соответствии с IEC 60664-1
Степень защиты ip IP40 в соответствии с МЭК 60529
Степень ударостойкости ik IK07 в соответствии с МЭК 62262
Температура окружающей среды при хранении -50-85 °C
Тип защиты без защиты
Тип продукта базовая рама
Тип сети Переменный ток
Тип управления тумблер
Частота сети 50/60 Гц
Шаг соединения 35 мм

В наличии на складе: Ожидается поступление

2790.00р.

Ожидается поступление
Код товара: LV430395
Артикул: LV430395
