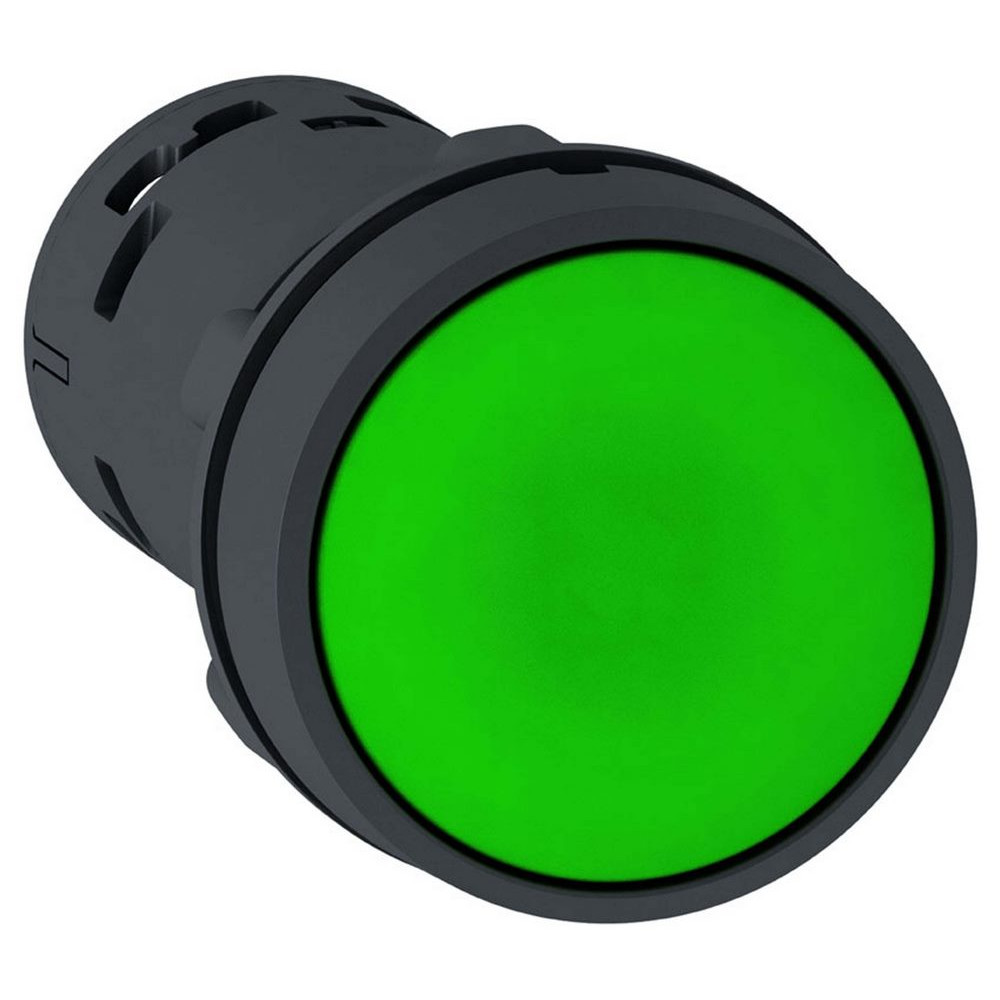

КНОПКА 22ММ ЗЕЛЕНАЯ С ВОЗВРАТОМ 1НО

XB7NA31

Описание
Характеристики

Кнопка с одним компонентом
Преимущества: Элементы конструкции визуально различимы с большого расстояния благодаря яркому цвету и маркировке, поэтому ошибки при первоначальном подключении и последующих операциях обслуживания сводятся к минимуму. Корпус со степенью защиты IP66 защищает данное устройство от ударных нагрузок, а также от пыли, воды и вибрации, поэтому оно идеально подходит для работы в неблагоприятных условиях окружающей среды.
Применения: в средах, где необходима хорошая устойчивость к химическим веществам и/или двойная электрическая изоляция.

Класс: Нажимная кнопка (кнопочный выключатель/переключатель) в сборе (ID: EC001028)

ID характеристики	Описание	Значение	Единица измерения
EF000079	Диаметр отверстия	22.5	мм
EF000190	Цвет кнопки	EV000235 Зеленый
EF001142	С возможностью подсветки	Да
EF001372	Количество установочных мест/ управляющих элементов	1
EF001407	С пружинно-возвратным механизмом	Нет
EF001546	Тип кнопки	EV000880 Плоская (-ий)
EF002429	Цвет переднего кольца	EV000206 Черный
EF003961	Тип подключения	EV000415 Винтовое соединение
EF005474	Степень защиты (IP)	EV006419 IP54
EF005972	Материал переднего кольца	EV000139 Пластик
EF006014	С передним кольцом	Нет
EF006253	Конструкция линзы	EV000167 Круглый (-ая,-ое)
EF007447	Без самовозврата (с фиксацией)	Да
EF008256	Количество нормально разомкнутых (НО) контактов	1
EF011959	Степень защиты (NEMA)	EV007990 12

Сертификаты и документы

Документация и каталоги

Каталог

Дополнительные характеристики

Ударопрочность: 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27
Форма головки винта: пересечение совместим с JIS No 1 отвертка пересечение совместим с Philips No 1 отвертка пересечение совместим с Pozidriv No 1 отвертка перфорированный совместим с Ø 4 мм отвертка перфорированный совместим с Ø 5.5 мм отвертка
Фикс. центр.: >= 30 x 40 mm (Панель поддержки) металл - толщина: 1-6 мм >= 30 x 40 mm (Панель поддержки) пластик - толщина: 2-6 мм
[ie] номинальный рабочий ток: 0.1 А в 250 В, DC-13, R300 в соответствии с EN/IEC 60947-5-1 0.22 А в 125 В, DC-13, R300 в соответствии с EN/IEC 60947-5-1 0.3 А в 240 В, AC-14, D300 в соответствии с EN/IEC 60947-5-1 0.6 А в 120 В AC 50/60Hz, AC-14, D300 в соответствии с EN/IEC 60947-5-1

Хар-ки schneider

[ui] номинальное напряжение изоляции 250 В (степень загрязнения 3) в соответствии с EN/МЭК 60947-1
[up] номинальное импульсное выдерживаемое на 4 кВ в соответствии с EN/МЭК 60947-1
Вес нетто 0.021 кг
Виброустойчивость 5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6
Защита от короткого замыкания 4 А плавкая вставка тип gG в соответствии с EN/IEC 60947-5-1
Защитное исполнение TH
Категория перенапряжения Класс II в соответствии с IEC 61140
Код совместимости XB7
Комплектация изделия моноблочный продукт
Краткое название устройства XB7
Механическая износостойкость 1000000 циклы
Момент затяжки 0.8-1.2 Н·м в соответствии с EN 60947-1
Монтаж устройства крепежное отверстие - диаметр: 22.5 мм 22,3 +0,4/0 в соответствии с EN/МЭК 60947-1
Монтажный диаметр 22 мм
Общая высота cad 29 мм 51.5 мм
Общая ширина cad 29 мм
Описание зажимов iso n°1 (13-14)NO
Параметры управляющего устройства зеленый потайной, без маркировки
Прямое размыкание с (только Н.O)
Работа контактов медленное размыкание
Рабочая температура окружающей среды -25-70 °C
Серия Harmony XB7
Соединения – клеммы винтовой зажим,
Способ установки крепежная гайка под головкой: 2-2.4 Н·м
Степень защиты ip IP20 в соответствии с МЭК 60529 (задняя панель) IP65 в соответствии с МЭК 60529 (лицевая панель)
Степень защиты nema NEMA 12 в соответствии с UL 50 E NEMA 3 в соответствии с UL 50 E
Температура окружающей среды при хранении -40-70 °C
Тип контактов 1 Н.О.
Тип продукта кнопка
Тип рукоятки с возвратом
Форма головки сигнального блока круглая
Цвет толкателя или линзы зеленый
Электрическая износостойкость 1000000 циклы, DC-13, 0.3 А в 24 В, производительность
Электрическая надежность мэк 60947-5-4 λ
