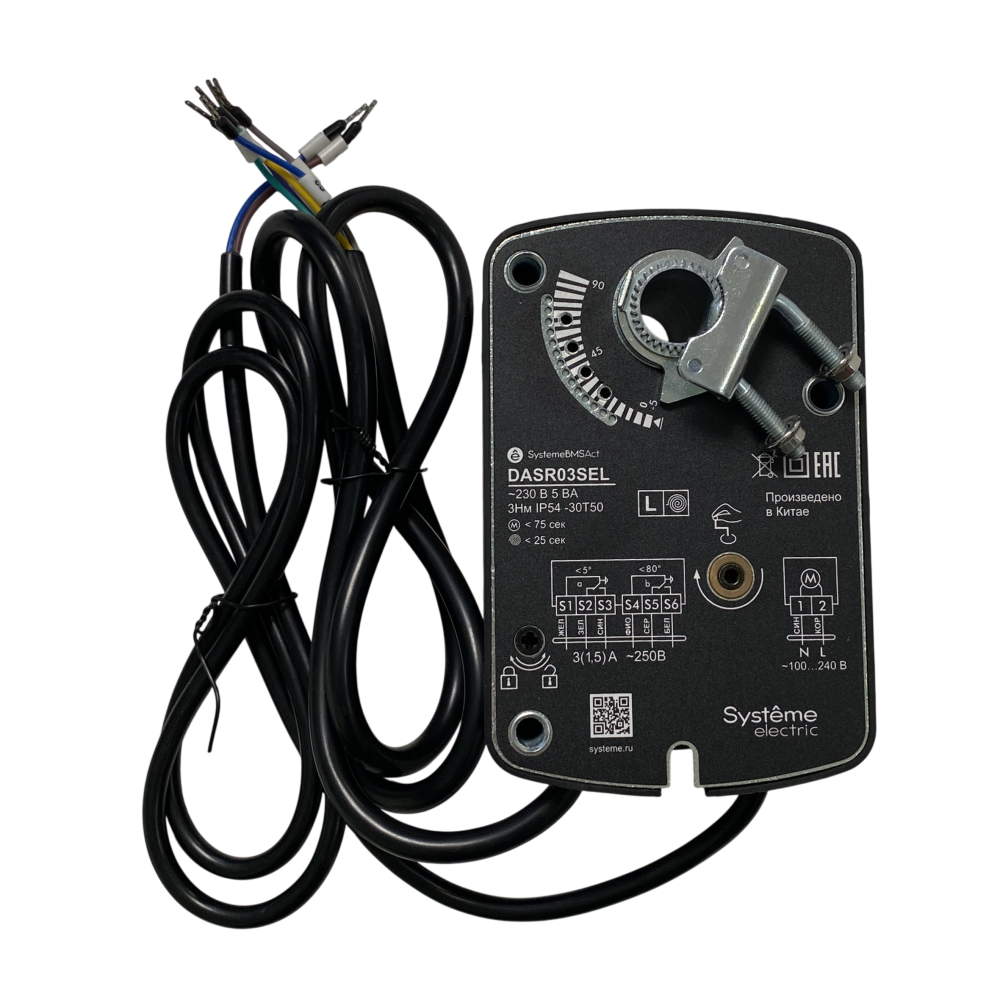

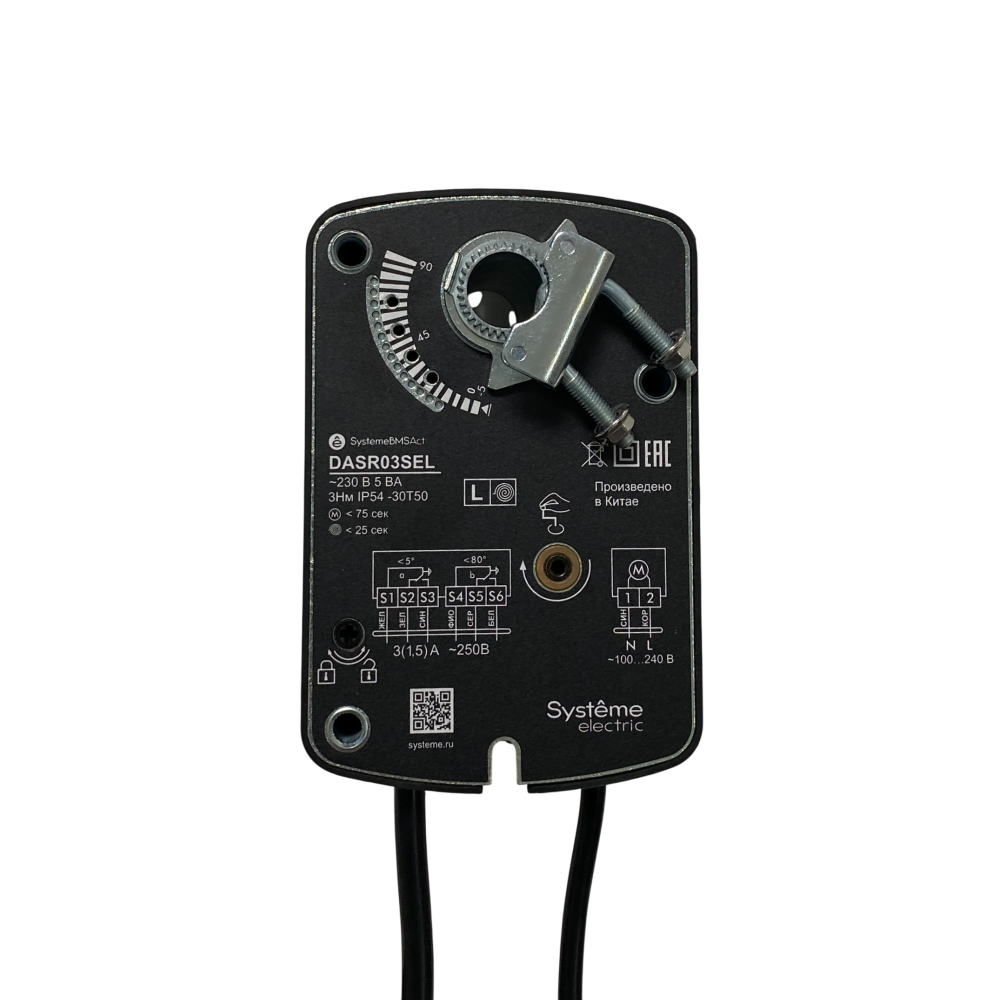

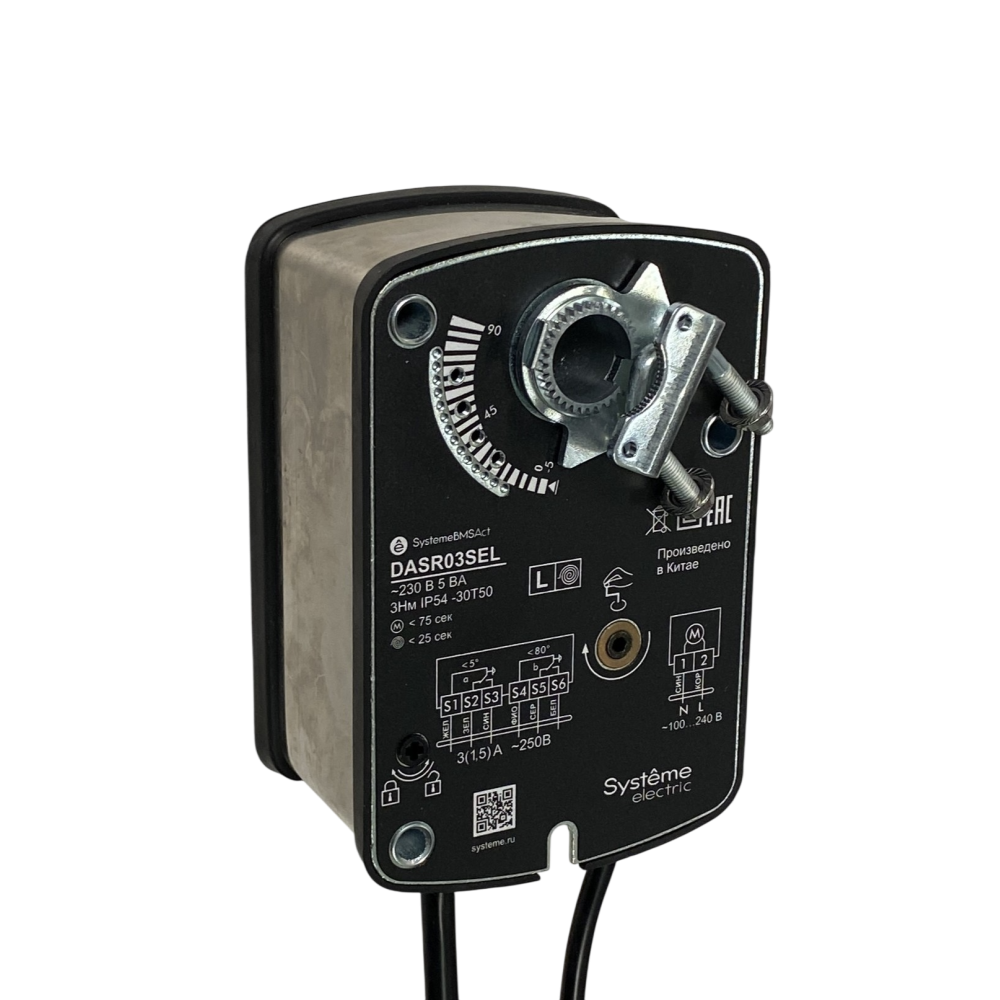

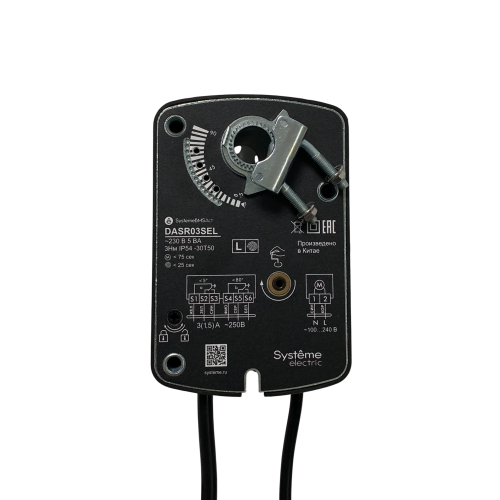

ОформитьПривод воздушной заслонки с пружинным возвратом, 3Нм 2поз 2×SPDT/~250В×3(1,5)А ~230В
DASR03SEL
Привод воздушной заслонки с пружинным возвратом, для управления положением поворотных воздушных заслонок в системах вентиляции и кондиционирования воздуха зданий. Пружинный механизм обеспечивает автоматический возврат заслонки в исходное (закрытое) положение при отключении электропитания, например, для заслонки подачи наружного воздуха. Крутящий момент 3 Нм, площадь воздушной заслонки 0,5 м², время полного хода при работе от двигателя 75 с, время возврата от пружины 25 с, угол поворота до 95° устанавливается регулируемым механическим ограничителем, 2-позиционный сигнал управления (ВКЛ/ВЫКЛ), напряжение питания 230 В (от 85 до 265 В) переменного тока, потребляемая мощность 5 ВА при открытии заслонки и 3 ВА при удержании заслонки в открытом положении, два концевых выключателя с переключающим контактом с коммутацией до 250 В переменного тока до 3 А для резистивной нагрузки или до 1,5 А для индуктивной нагрузки, вал воздушной заслонки круглого сечения диаметром от 6 до 16 мм или квадратного сечения от 5 до 12 мм и длиной не менее 90 мм, подключение на кабель длиной 1 м с сечением проводов 0,5 мм², ручное управление используя прилагаемый шестигранный ключ, температура окружающей среды от -30 до +50 °С, степень защиты корпуса IP54
Класс: Электрический серводвигатель (ID: EC011290)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000008 | Ширина | 87 | мм |
| EF000010 | Модель/исполнение | EV010029 Вращающийся | |
| EF000040 | Высота | 132 | мм |
| EF000049 | Глубина | 77 | мм |
| EF000462 | Тип регулировки | EV021747 Вкл./Выкл. (On/Off) | |
| EF000513 | Контрольный сигнал | EV021430 Двухточечный | |
| EF001596 | Материал корпуса | EV000179 Сталь | |
| EF002386 | Температура эксплуатации | -30...+50 | °C |
| EF002978 | Ручное управление | Да | |
| EF003636 | Длина подключаемого кабеля | 1 | м |
| EF004663 | Взрывозащищенный | Нет | |
| EF005474 | Степень защиты (IP) | EV006419 IP54 | |
| EF011927 | Тип регулирования ВКЛ./ВЫКЛ. | Да | |
| EF011928 | Регулировка модуляции | Нет | |
| EF020677 | С функцией безопасности | Да | |
| EF021292 | С механическим индикатором положения | Да | |
| EF021858 | Степень защиты (значение IP) | 54 | |
| EF021862 | Система сигнализации положения | EV000494 Нет (без) | |
| EF021863 | Время работы | 75 | с |
| EF021864 | Крутящий момент | 3 | Нм |
| EF023037 | Макс. электропотребление | 5 | ВА |
| EF023860 | Макс. угол поворота | 95 | ° |
| EF023898 | Передача | EV021429 С шестеренками | |
| EF023901 | Регулируемый рабочий диапазон | Да | |
| EF023970 | Напряжение питания | EV021412 220...230В AC | |
| EF024110 | Концевые контакты | EV000600 2 |
Сертификаты и документы
Документация и каталоги
В наличии на складе: Ожидается поступление
7700.00р.
- Ожидается поступление
- Код товара: DASR03SEL
- Артикул: DASR03SEL
