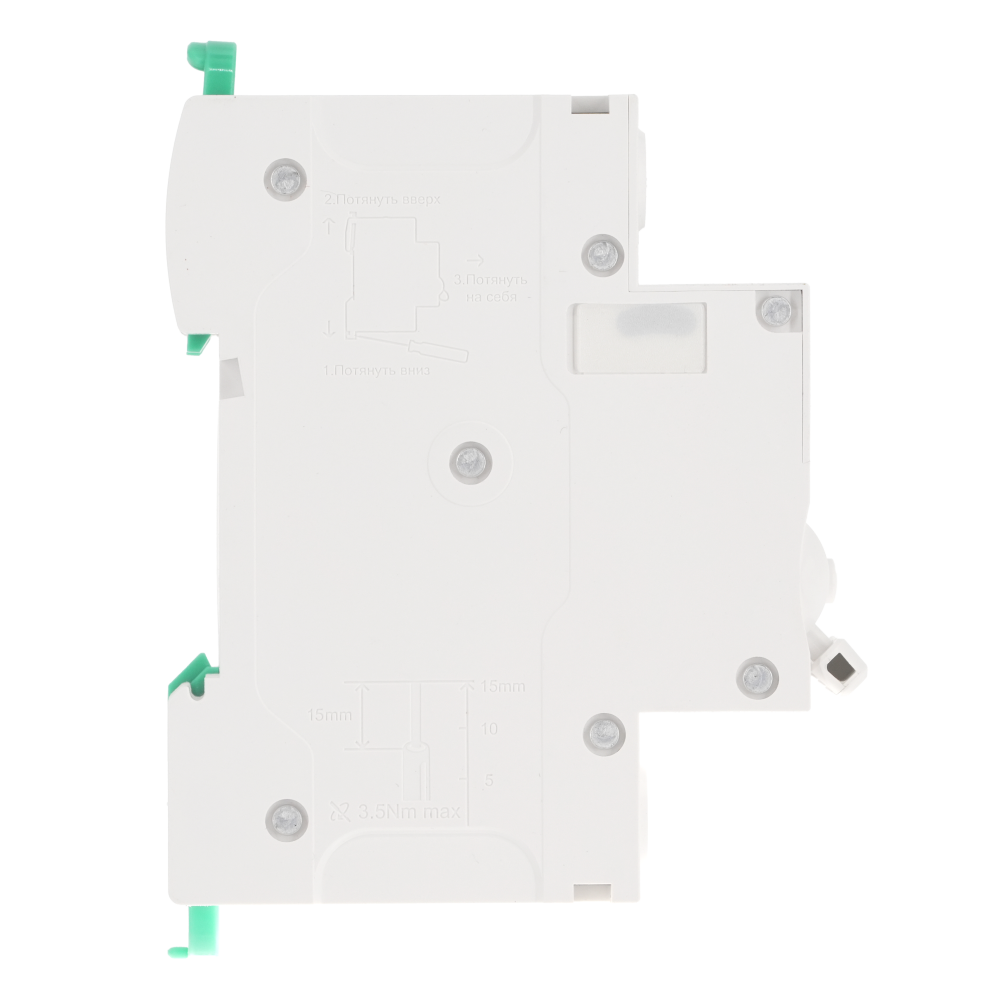

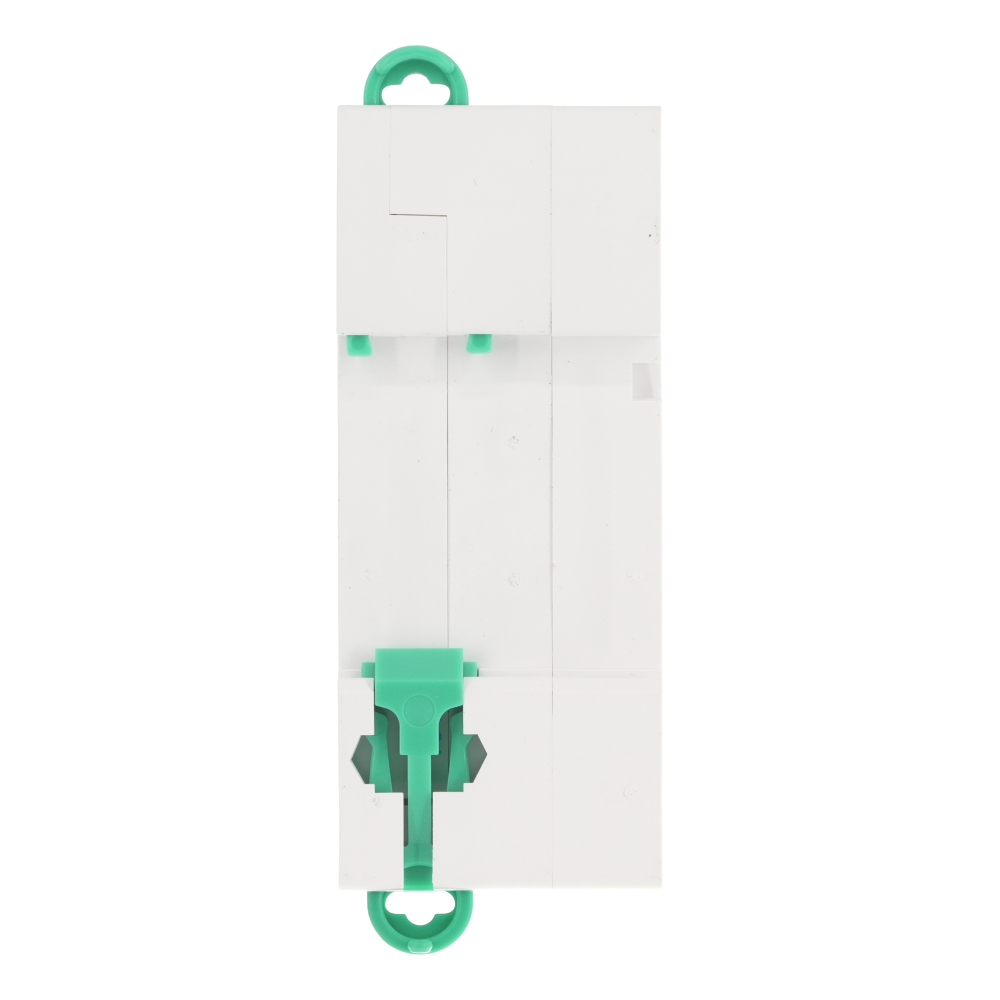

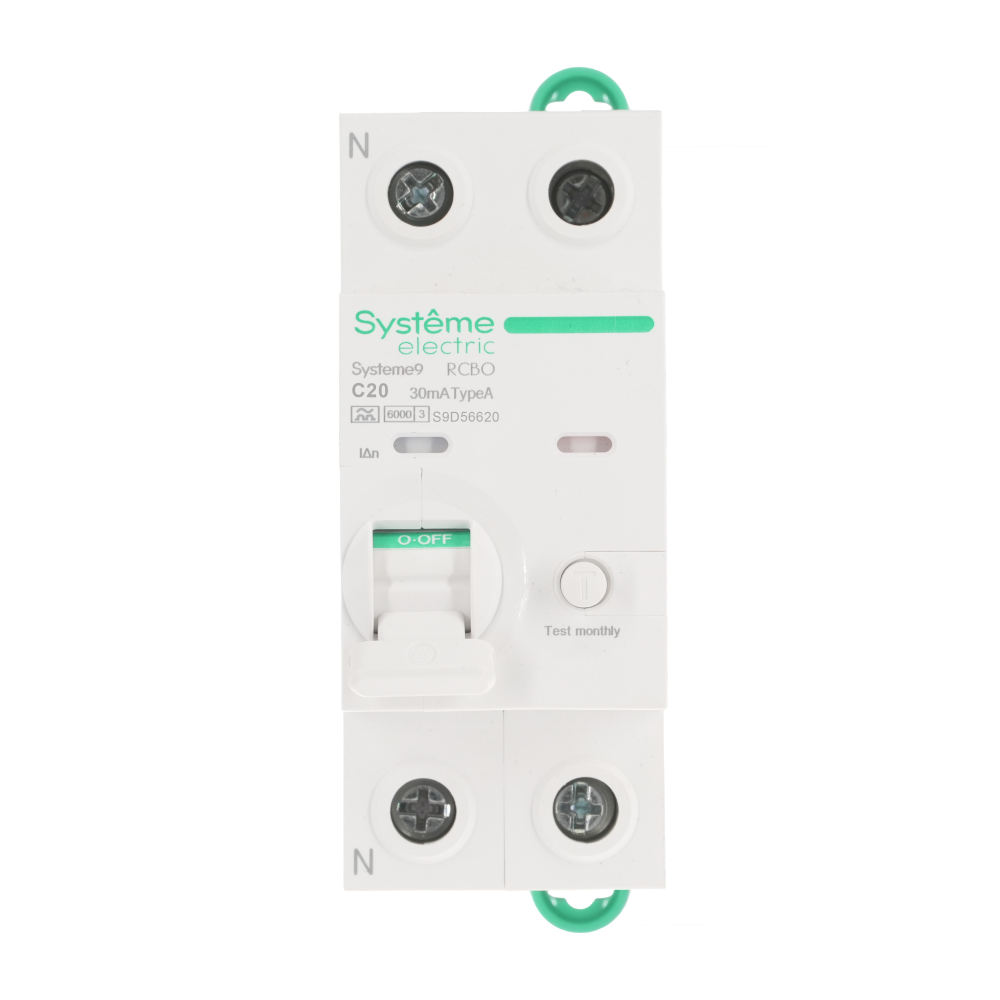

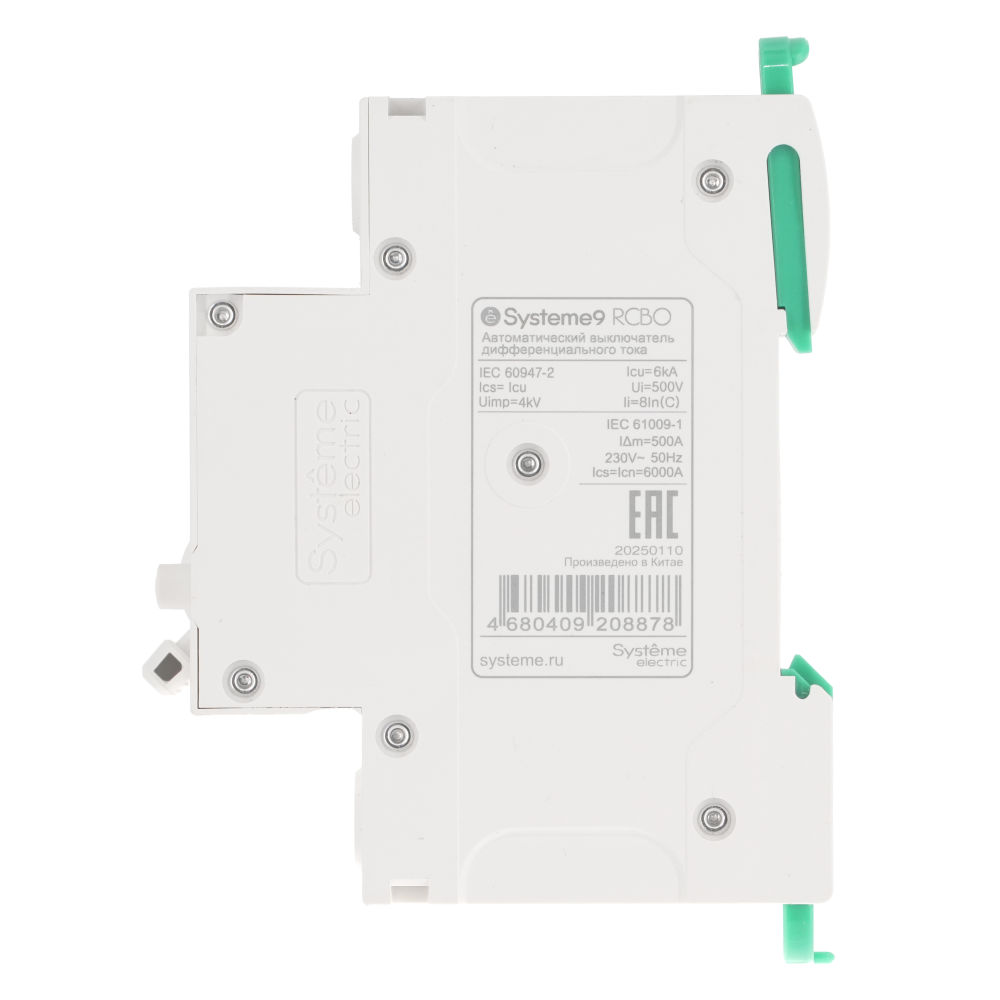

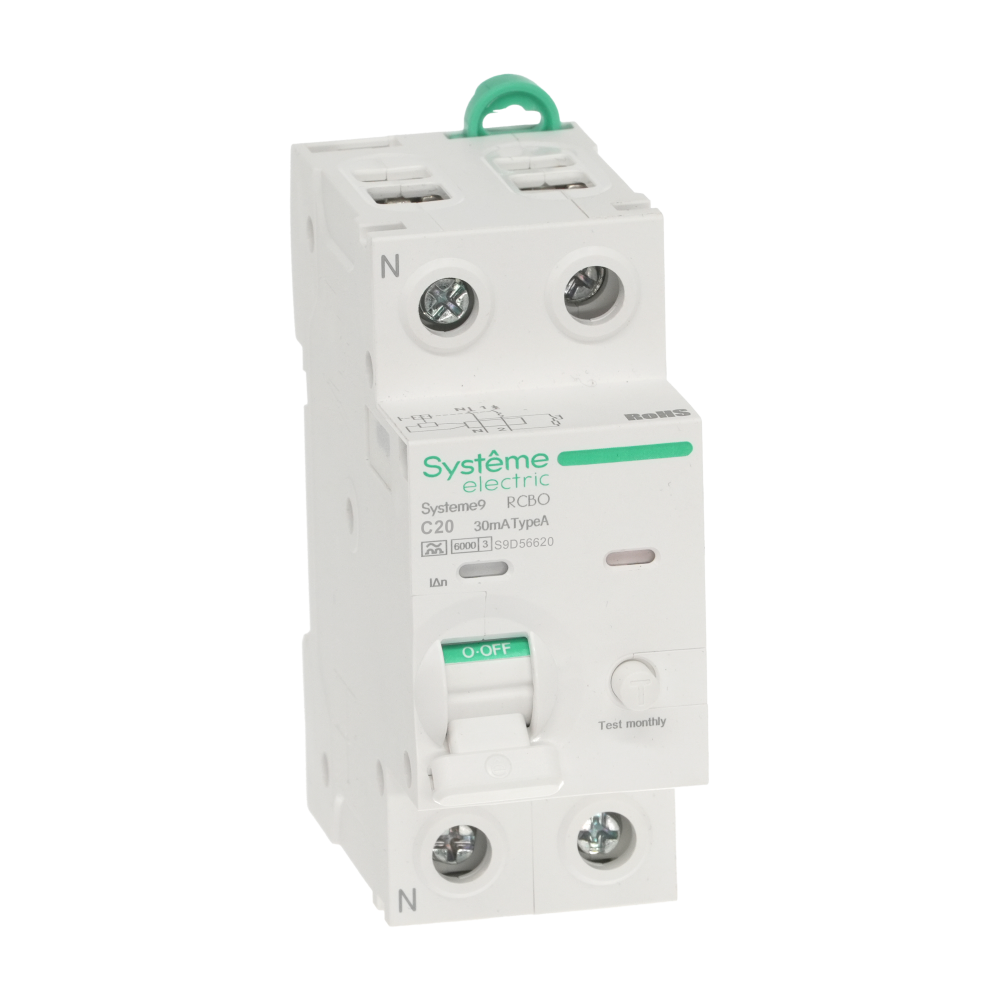

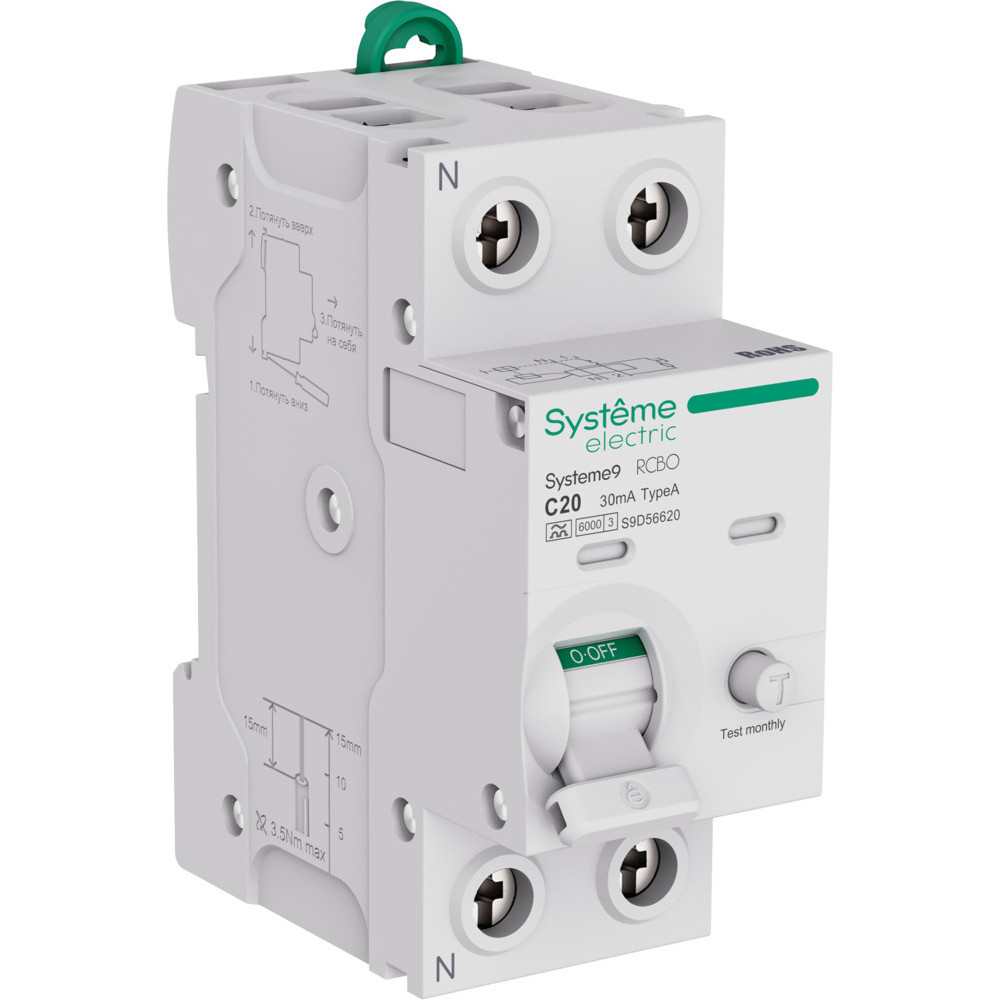

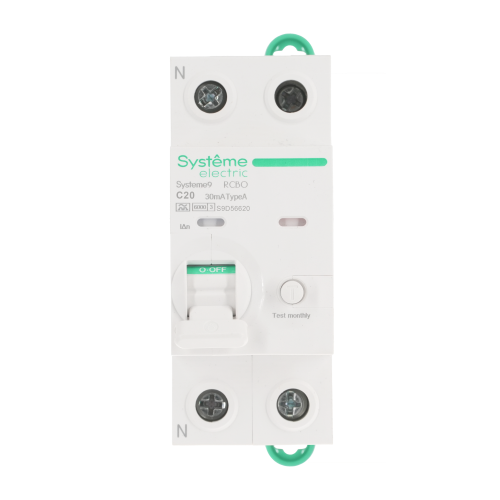

Systeme9 Авт. выкл. диф. тока (АВДТ) 1P+N C 20A 6kA 30мА Тип-A 230В

S9D56620

Автоматический выключатель дифференциального тока (АВДТ) S9D, серии Systeme9, Systeme Electric, 1P+N, номинальный ток 20 А, характеристика C, Icn = 6 кА, ток утечки = 30 мА, тип A. Соответствует требованиям стандартов ГОСТ IEC 61009-1 и ГОСТ IEC 60947-2. Применяется в электрических сетях напряжением 230 В. Предназначен для защиты цепей от сверхтоков и для защиты людей от токов утечки при прямом (10 и 30мА) и косвенном (100мА) прикосновении к токоведущим частям, а также для защиты электроустановок от возгорания (300мА). Принцип действия - электромеханический. Нейтраль слева. Оснащен двойными безопасными клеммами раздельного монтажа проводников, механизмом мгновенной коммутации, индикатором состояния контактной группы и раздельными индикаторами срабатывания по причине возникновения сверхтока или тока утечки. Монтируется на DIN-рейку при помощи двухпозиционных защёлок, с возможностью демонтажа без снятия шины PIN.

Класс: Автоматический выключатель дифференциального тока (дифавтомат, АВДТ) (ID: EC000905)

ID характеристики	Описание	Значение	Единица измерения
EF000187	Тип напряжения	EV000460 AC (перемен.)
EF000218	Глубина установочная (встраив.)	45	мм
EF000227	Номин. ток	20	А
EF000228	Номин. напряжение	230	В
EF000889	Характеристика срабатывания (кривая тока)	EV000084 C
EF001366	Номин. напряжение изоляции Ui	500	В
EF002358	Номин. ток утечки	0.03	А
EF002560	Тип тока утечки	EV000896 A
EF002564	Устойчивость к импульсному току	0.25	кА
EF002568	Класс токоограничения	3
EF002570	Степень загрязнения	3
EF002950	Модульная ширина (общ. кол-во модульных расстояний)	2
EF005455	Частота	EV008015 50/60 Гц
EF005474	Степень защиты (IP)	EV006405 IP20
EF005548	Количество защищенных полюсов	1
EF005997	Отключение незащищ. нейтрали (N) совместно с защищ. полюсом	Да
EF006065	Номин. отключающая способность по IEC 60947-2	6	кА
EF007337	Поперечн. сечение подключ. однопроволочного (жесткого) провода	25...25	мм²
EF007343	Поперечн. сечение подключ. многопроволочного (гибкого) провода	16...16	мм²
EF007515	Рабочая температура окружающей среды	-25...+60	°C
EF008618	Общ. количество полюсов	2
EF011980	Номинальное импульсное выдерживаемое напряжение Uimp	4	кВ
EF011981	Номин. отключающая способность при коротком замыкании Icn по EN 61009-1	6	кА
EF012587	Характеристика отключения	EV003978 Без задержки
