ОформитьКОНТАКТ ПОЛОЖЕНИЯ В ШАССИ CE/CD/CT
SPA-EDT

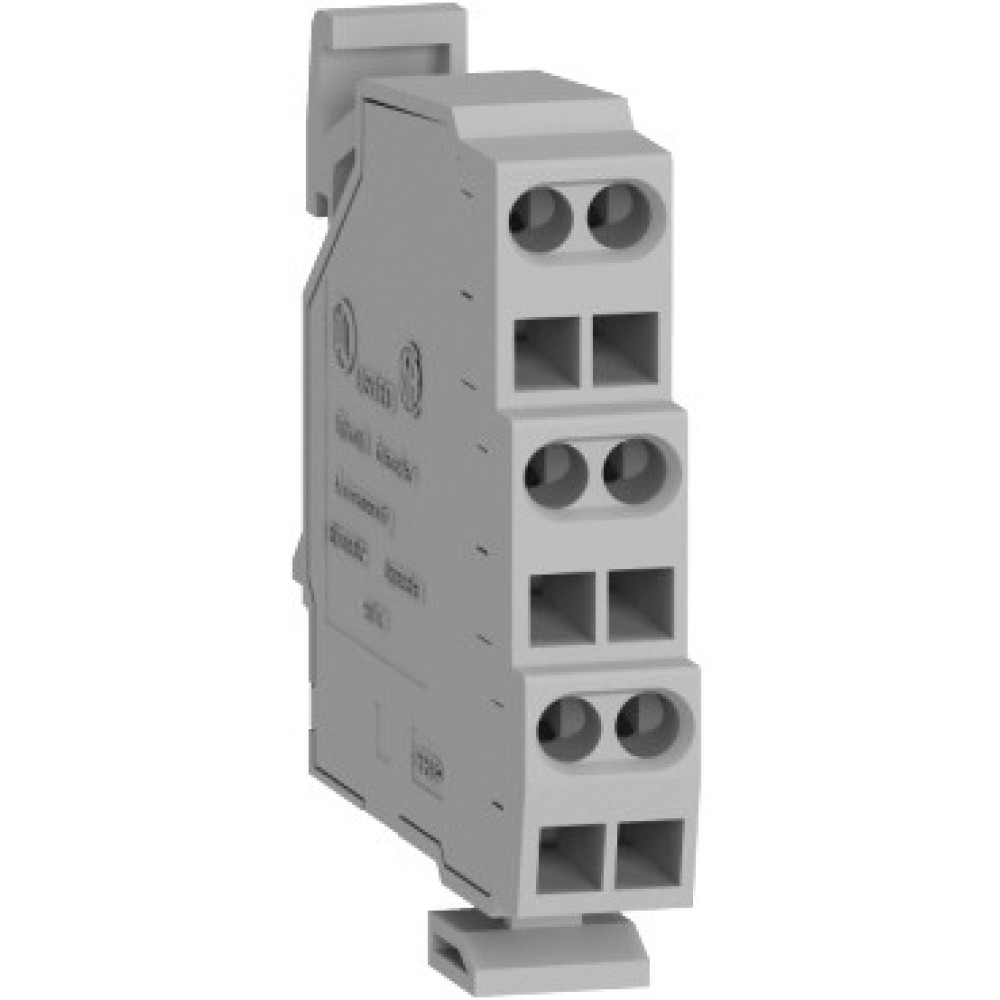

Контакты положения аппарата SystemePact ACB в шасси: вкачено (CE), выкачено (CD), тест (CT). 3 группы вспомогательных контактов устанавливаются в базовой
комплектации шасси:
• переключающие контакты индикации положения «вкачено» (СЕ);
• переключающие контакты индикации положения «выкачено» (CD);
сигнализация этого положения происходит при достижении минимального
изолирующего промежутка силовых и вторичных цепей;
• переключающие контакты индикации положения «тест» (СТ); в этом
положении силовые цепи отключены, а вторичные цепи включены.
Применяются только для выкатных автоматических выключателей (ранее Schneider Electric MASTERPACT ACC 33170).
Класс: Блок вспомогательных контактов (ID: EC000041)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000003 | Способ монтажа | EV003966 Частично (наполовину) интегрируемый | |
| EF000010 | Модель/исполнение | EV003966 Частично (наполовину) интегрируемый | |
| EF000048 | Цоколь (патрон) лампы | EV000154 Прочее | |
| EF001385 | Номин. раб. ток Ie при AC-15, 230 В | 6 | А |
| EF003961 | Тип подключения | EV010458 Втычное соединение | |
| EF005826 | Подходит для защитного выключателя двигателя | Нет | |
| EF005863 | Подходит для силового выключателя | Да | |
| EF007613 | Количество сигнальных контактов | 1 | |
| EF008255 | Количество нормально замкнутых (НЗ) контактов | 0 | |
| EF008256 | Количество нормально разомкнутых (НО) контактов | 0 | |
| EF008257 | Количество переключающих (перекидных) контактов | 1 |
