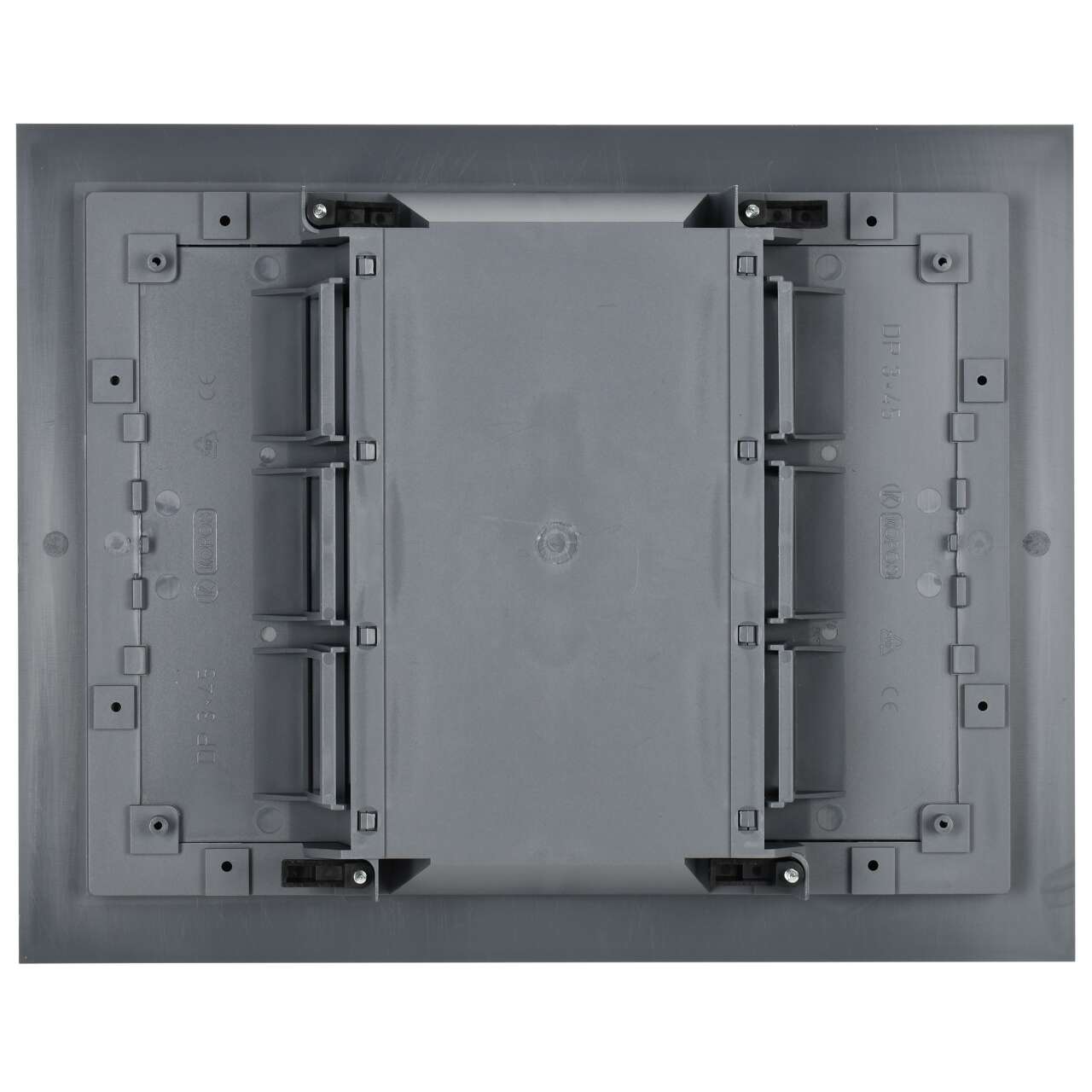

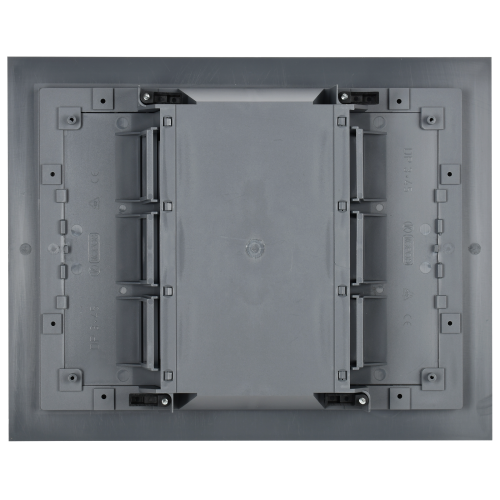

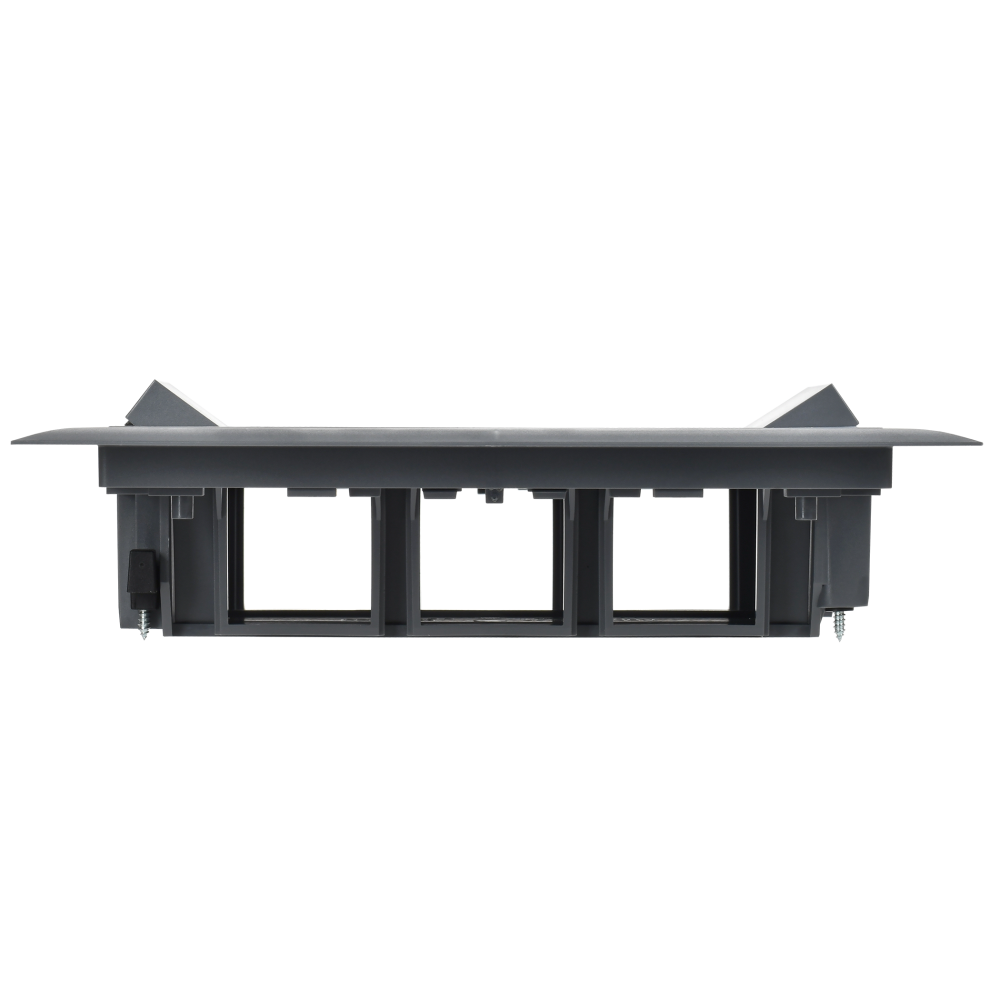

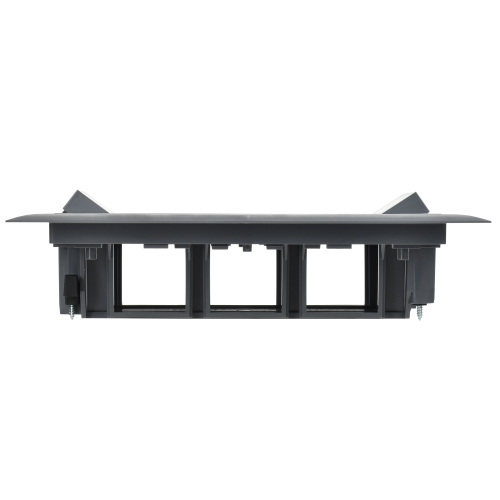

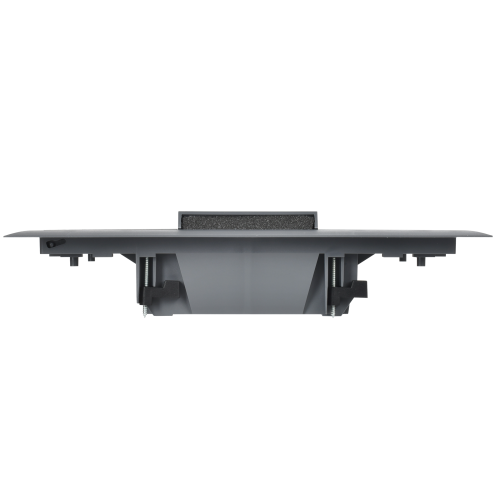

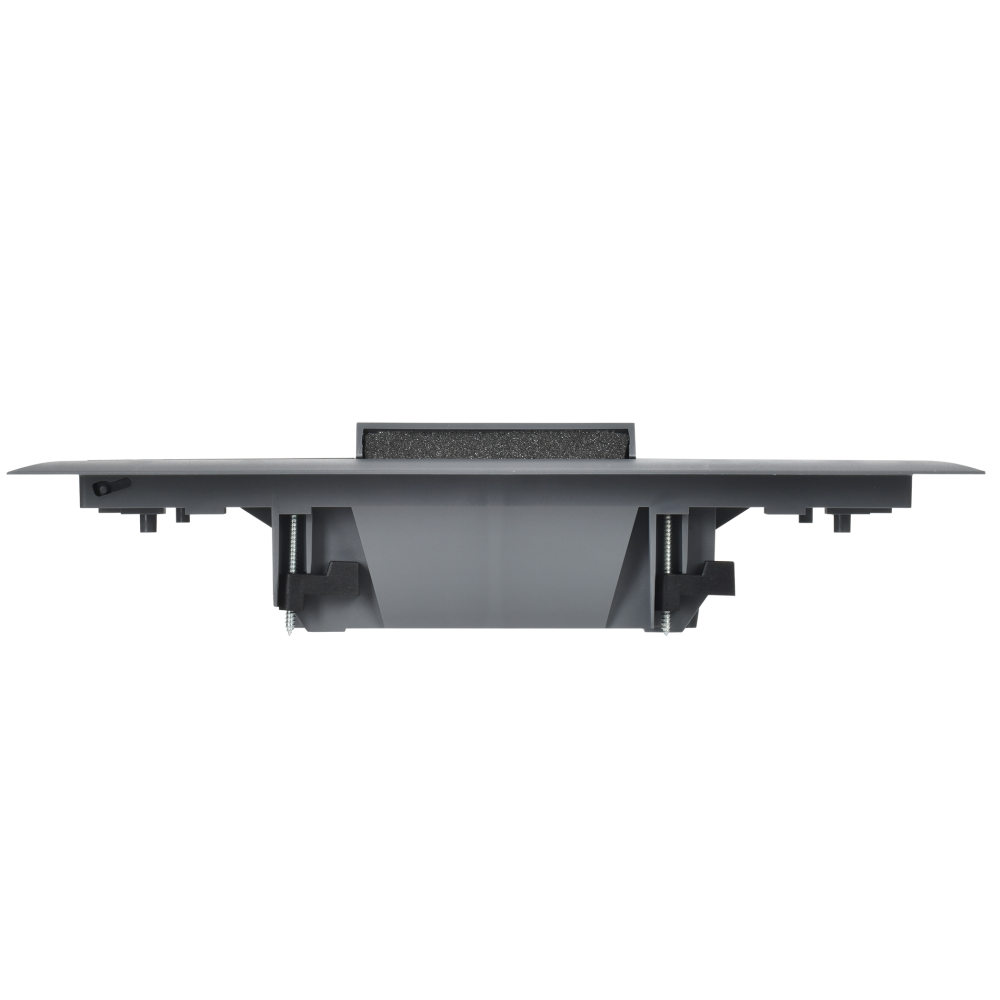

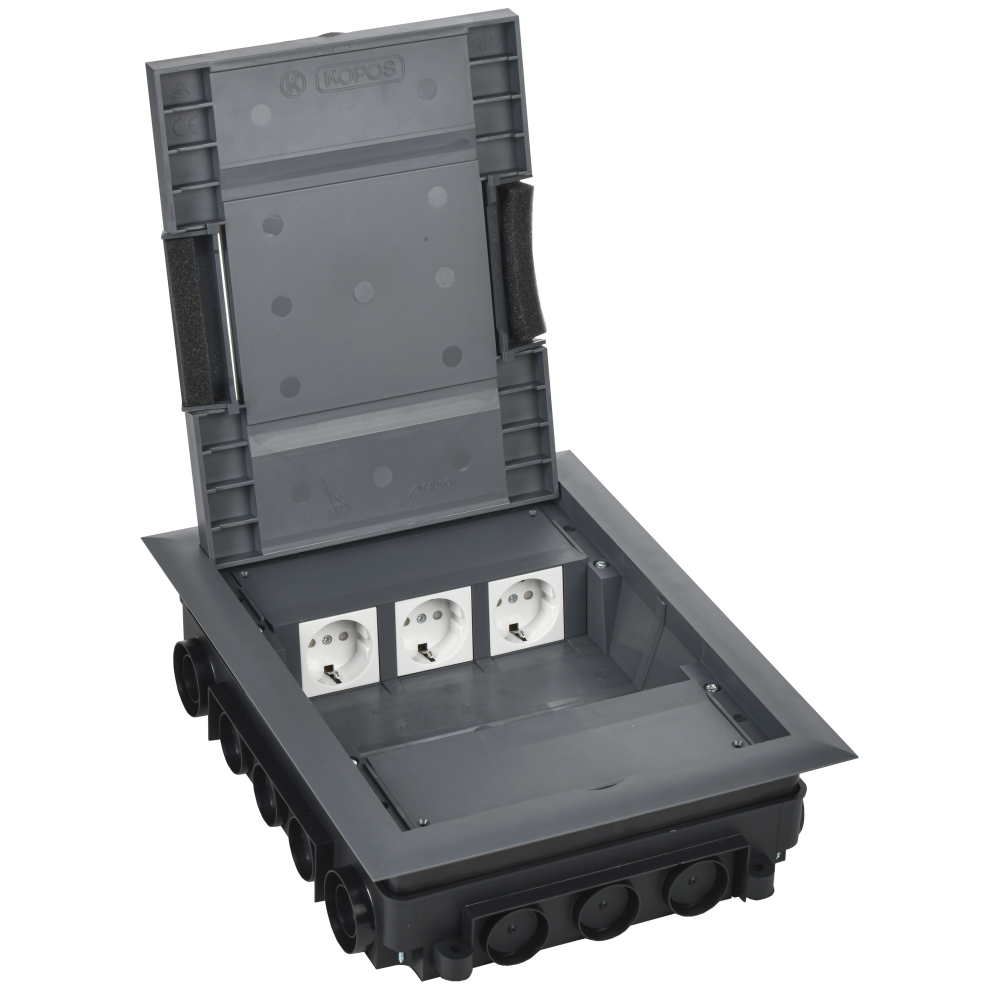

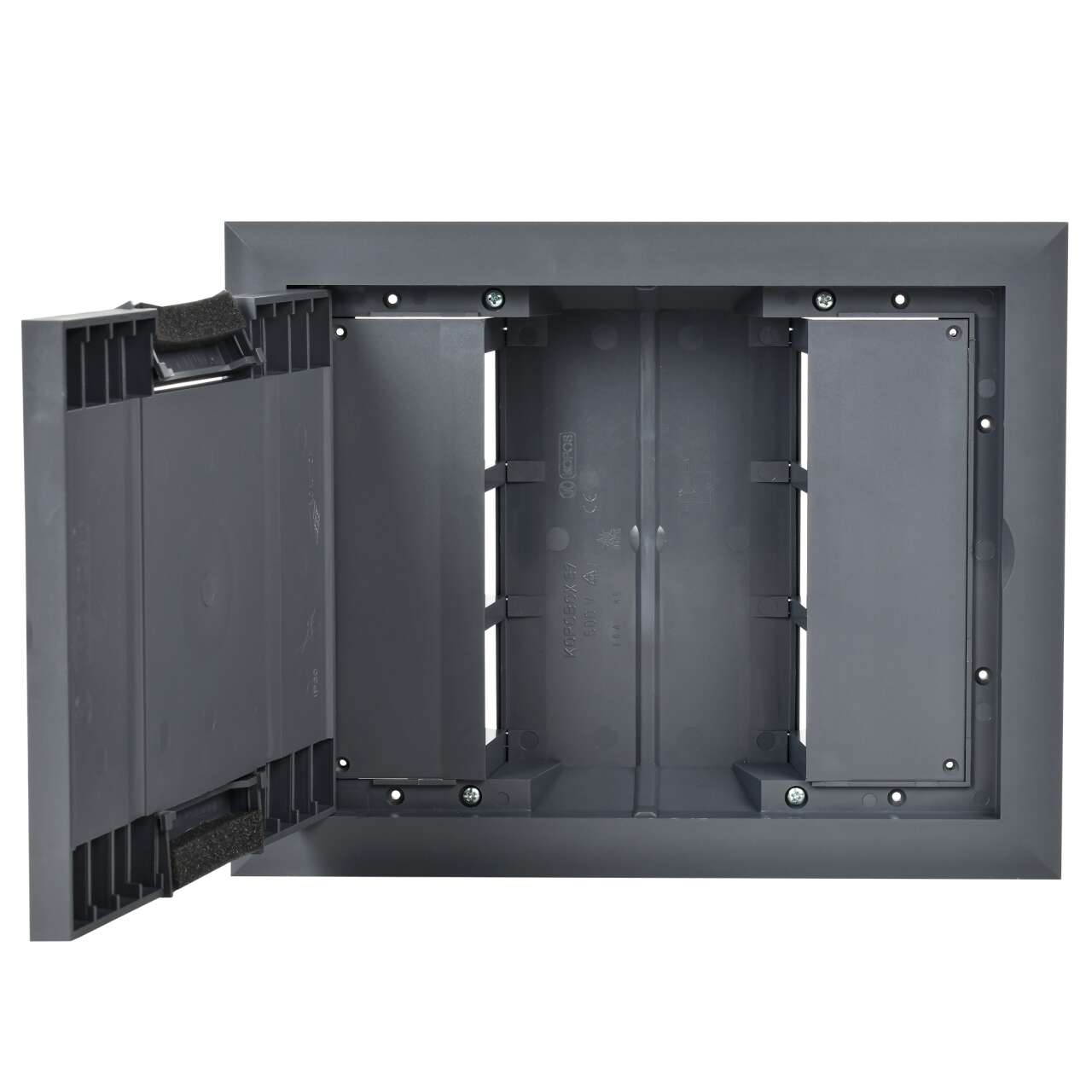

PRIMER Лючок напольный на 12 модулей ONFLOOR 12 IEK

23417

Описание
Характеристики

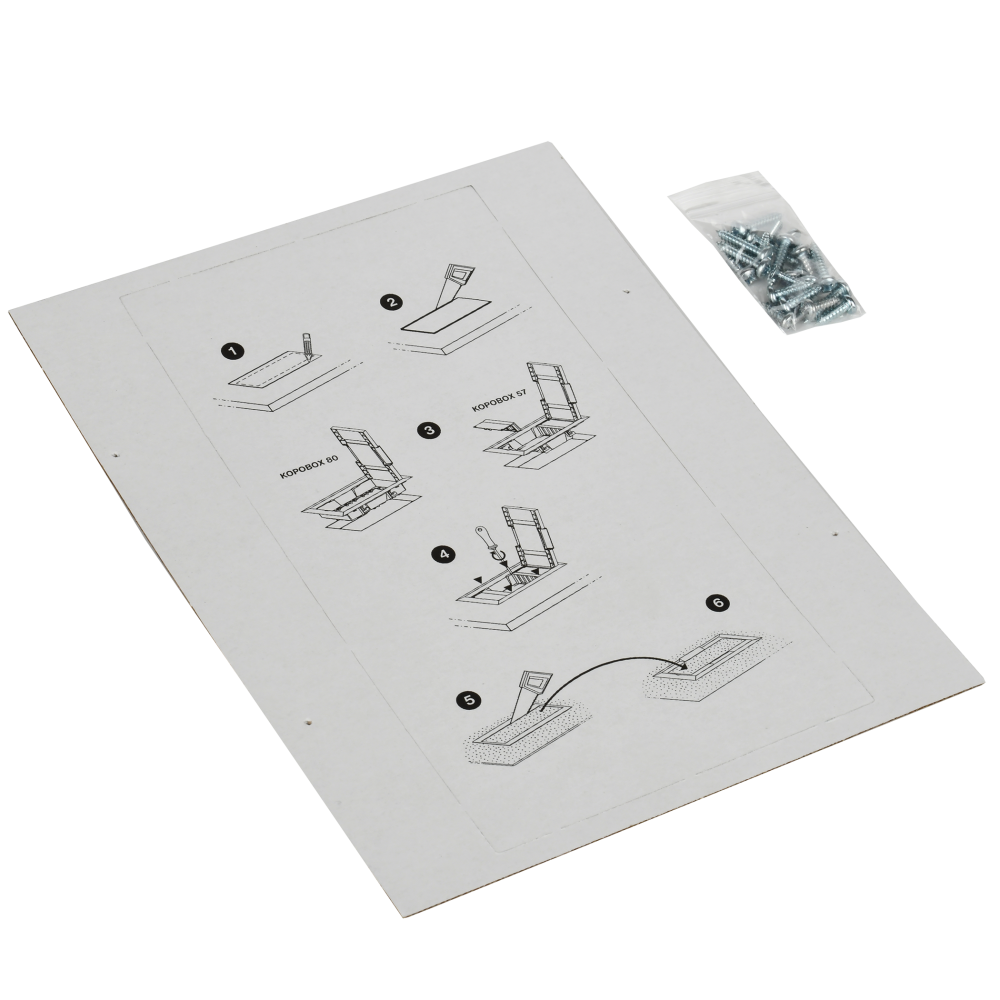

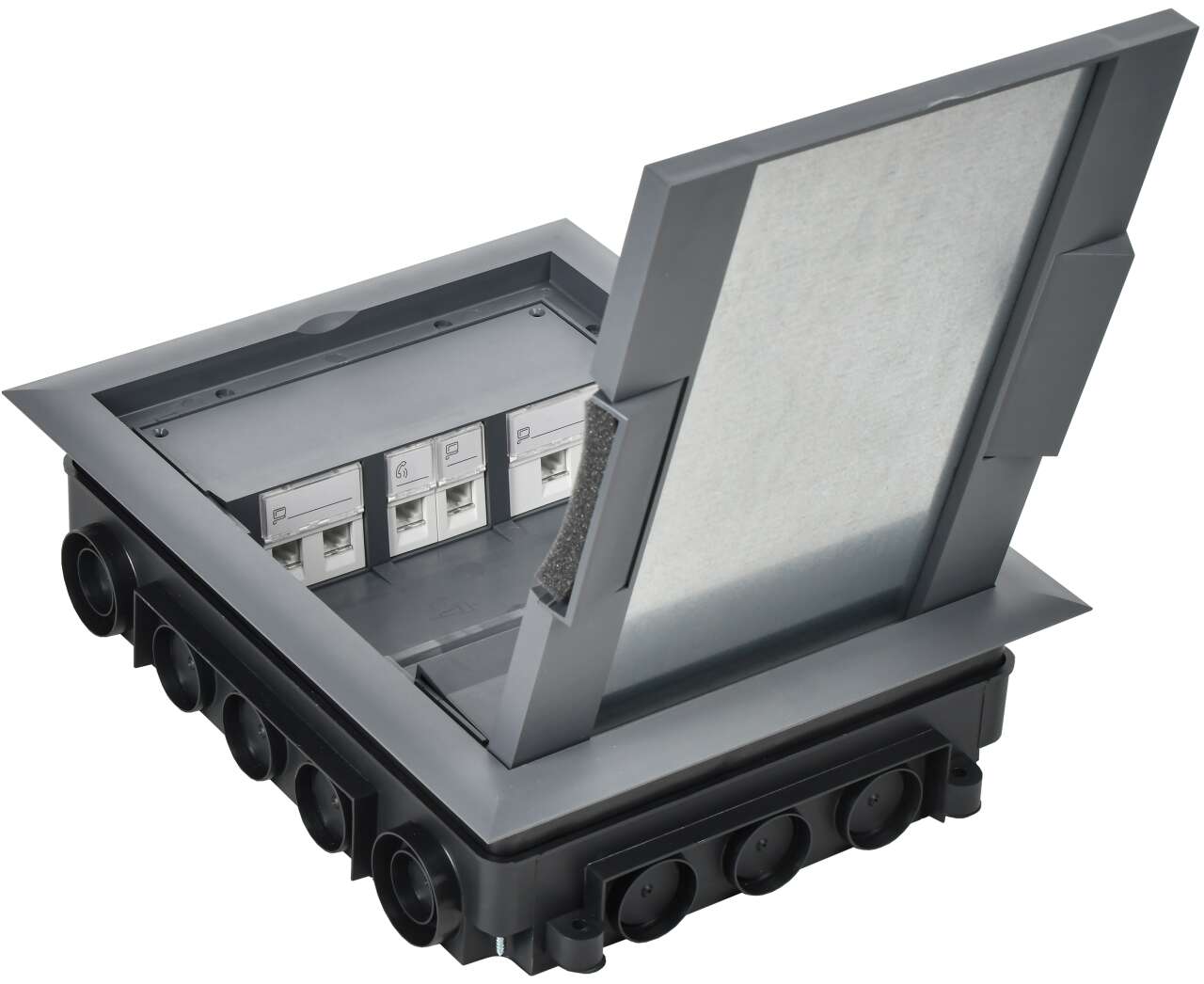

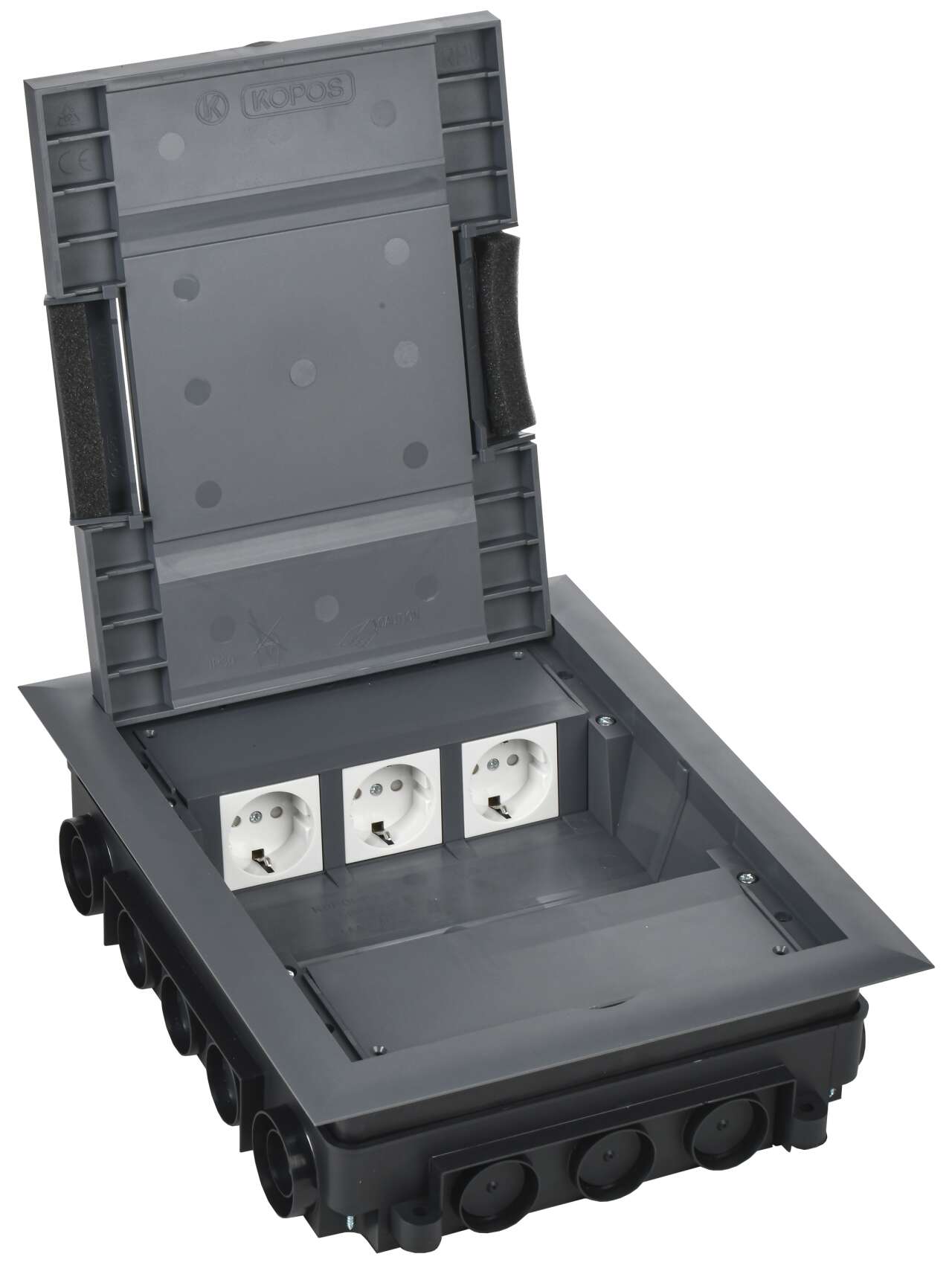

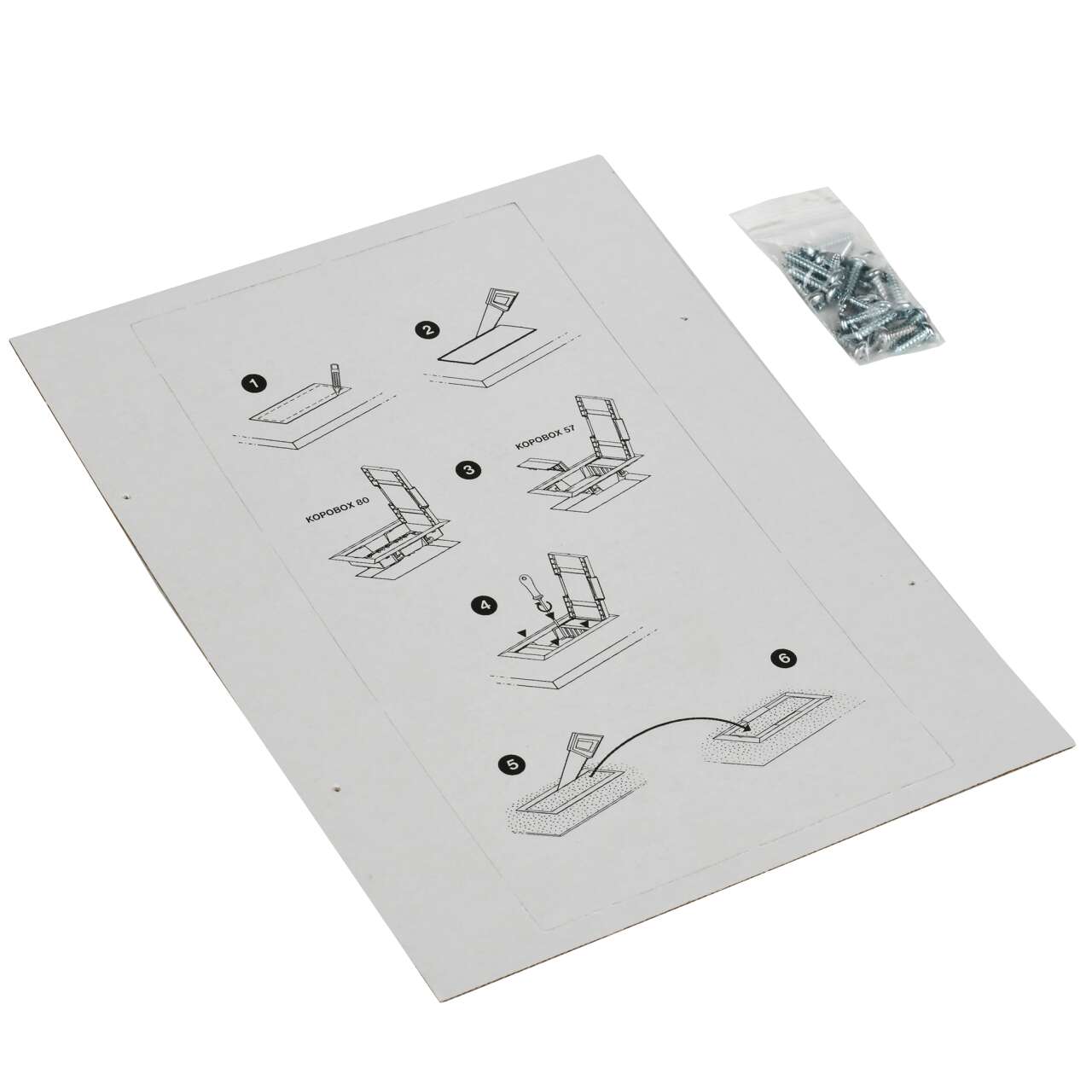

Лючок напольный ONFLOOR 12. Предназначен для организации рабочих мест в офисных или административных помещениях. В лючок можно установить 12 модулей (6 постов 45х45 мм / 12 модулей 45х22,5). Монтаж осуществляется в две рамки на 6 модулей каждая. Возможна установка лючка в фальшпол толщиной от 10 до 40 мм, необходимое монтажное отверстие для установки лючка 218х288 мм, либо в бетонный пол с обязательным использованием коробки напольной, в зависимости от толщины бетонного слоя: 57-75 мм: KNU-12-PA-9011; 80-95 мм: KNU-80-16-PA-9011 (рама лючка крепится на коробке напольной с помощью винтов диаметром 3,9x13 мм, которые поставляются в комплекте). Крышка лючка имеет небольшое углубление, усиленное стальным листом, для монтажа напольного покрытия с максимальной толщиной 7 мм (рекомендуемые напольные покрытия - ковер или ламинат). Крышка содержит 2 откидных вывода с мягким материалом, которые позволяют организовать вывод кабелей из лючка. Степень защиты IP30 - коробка не предназначена для влажной уборки. Конструкция лючков рассчитана на максимальную нагрузку 1500Н. Комплект поставки: Лючок напольный ONFLOOR 12 - 1 шт., рамка на 6 модулей для вертикальной установки - 2 шт., трафарет для финишного покрытия - 1 шт., комплект крепежа - 1 компл. Коробки для установки лючка в бетонный пол приобретаются отдельно. Цвет: тeмно-серый RAL 7012.

Преимущества

Возможность встраиваемого скрытого монтажа.
Установка ЭУИ-модулями 45х45, 45х22,5 и 60х60.
Высокая механическая прочность.
Защита кабеля от перегиба.
Высокая огнестойкость.

Особенности конструкции

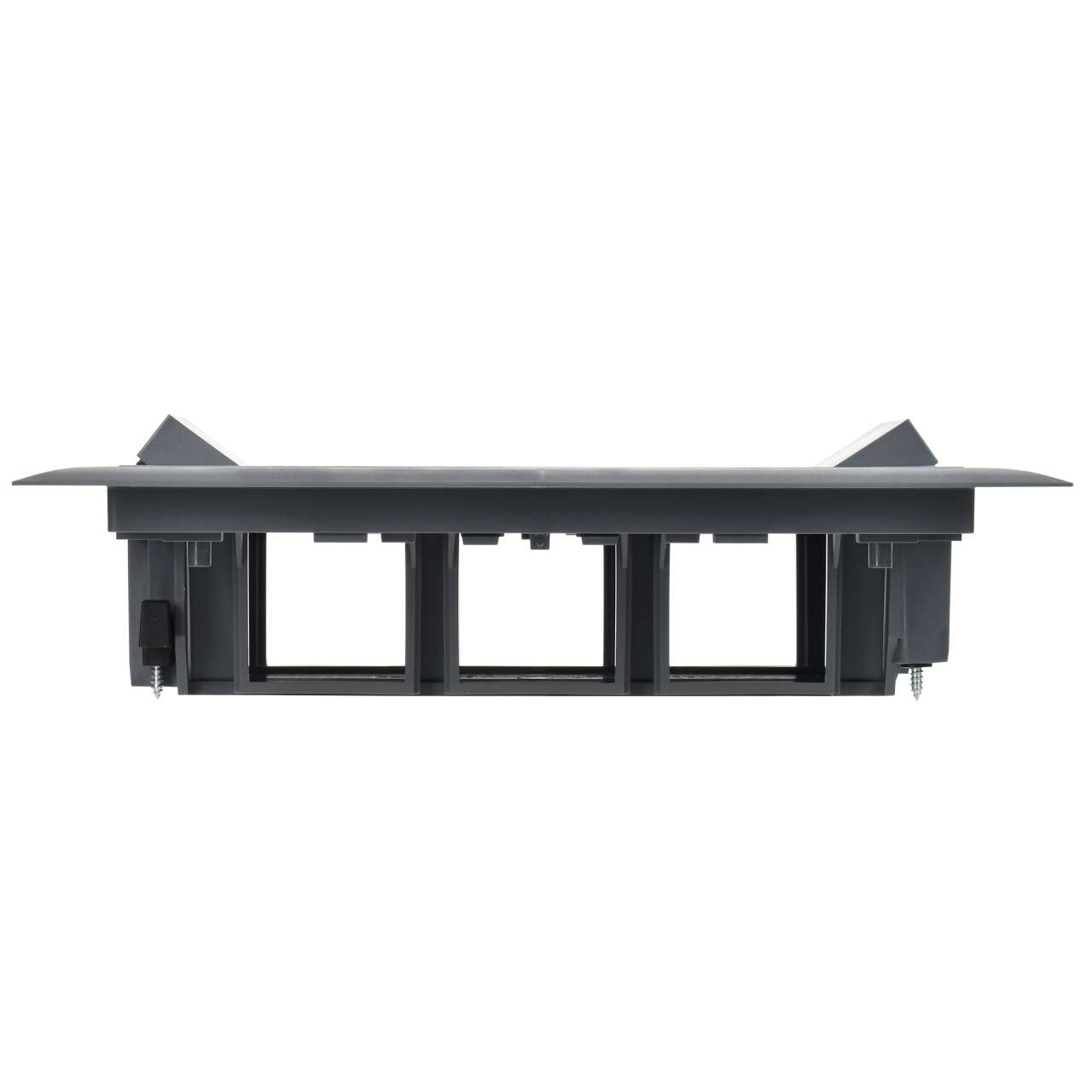

Размещение на одном уровне с полом, а так же наличие специального места под вкладку напольного покрытия позволяет сохранить эстетичность интерьера.

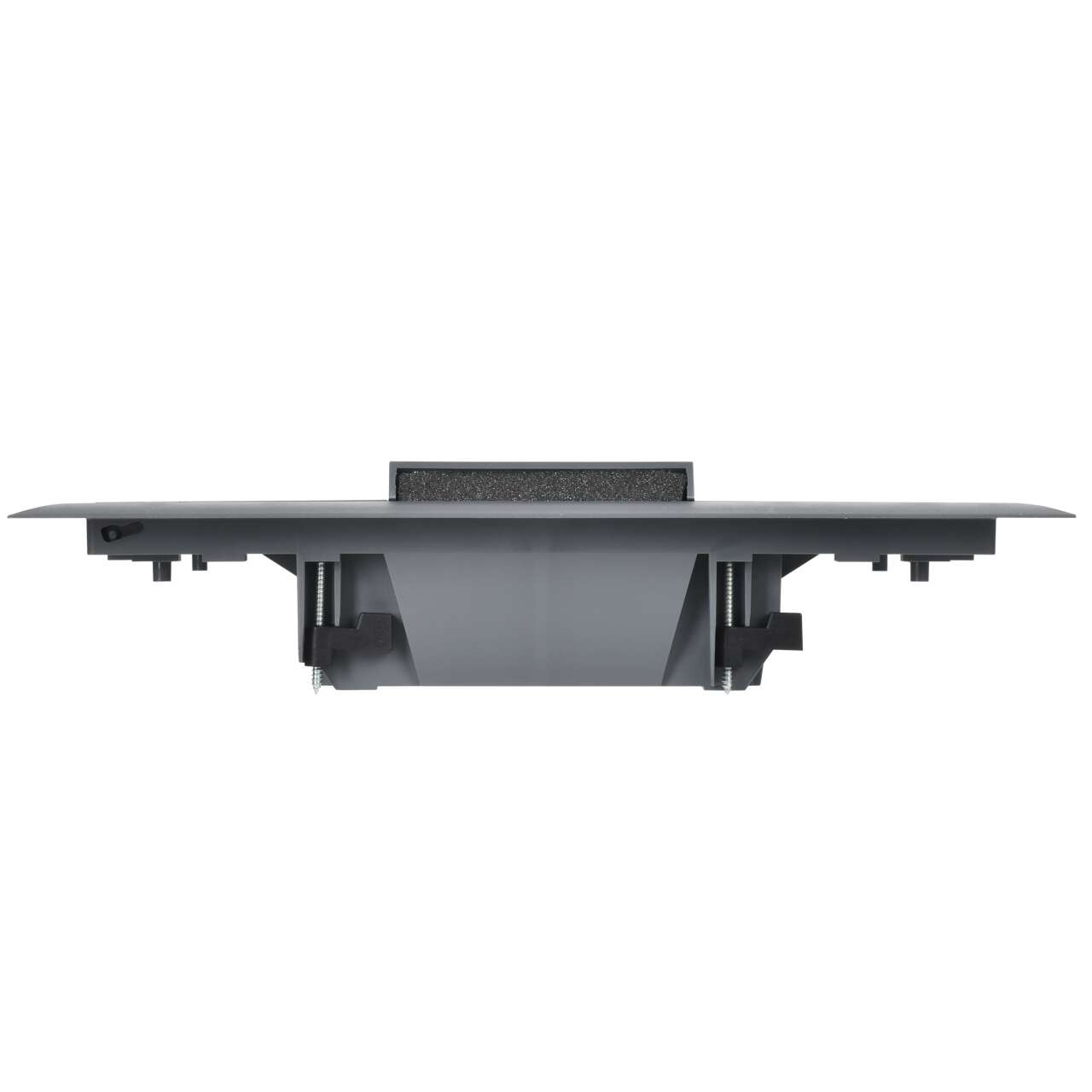

Фиксация лючка к фальшплите за счет специальных фиксаторов - "ножек".

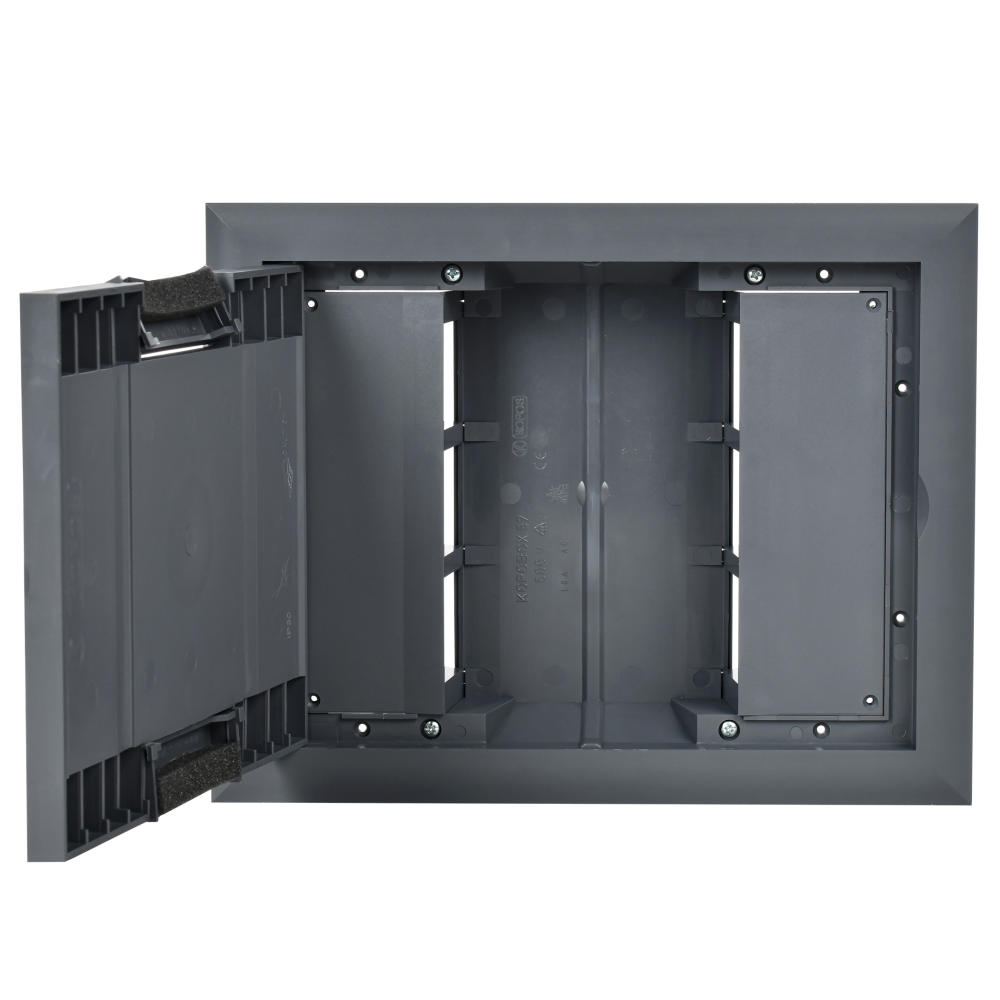

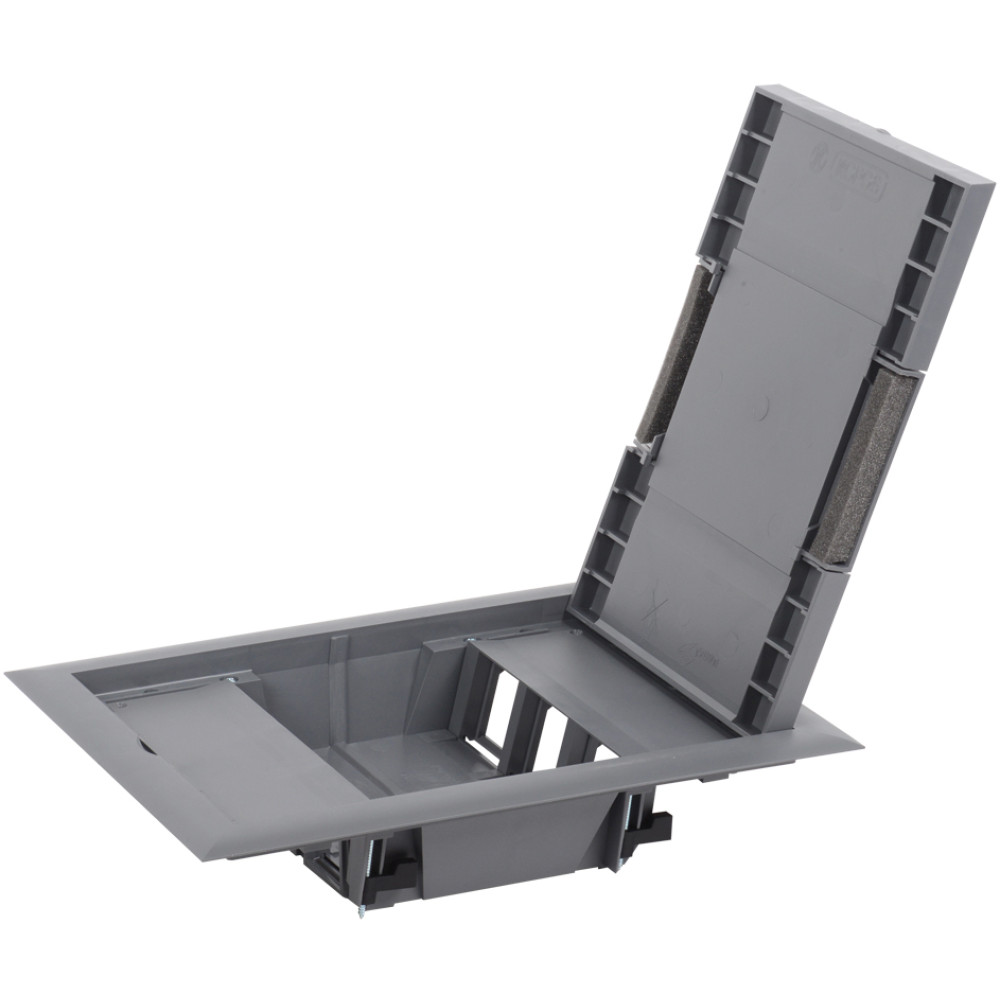

Удобство монтажа ЭУИ в напольный лючок на 12 модулей за счет отщелкивания крышки размещения ЭУИ.

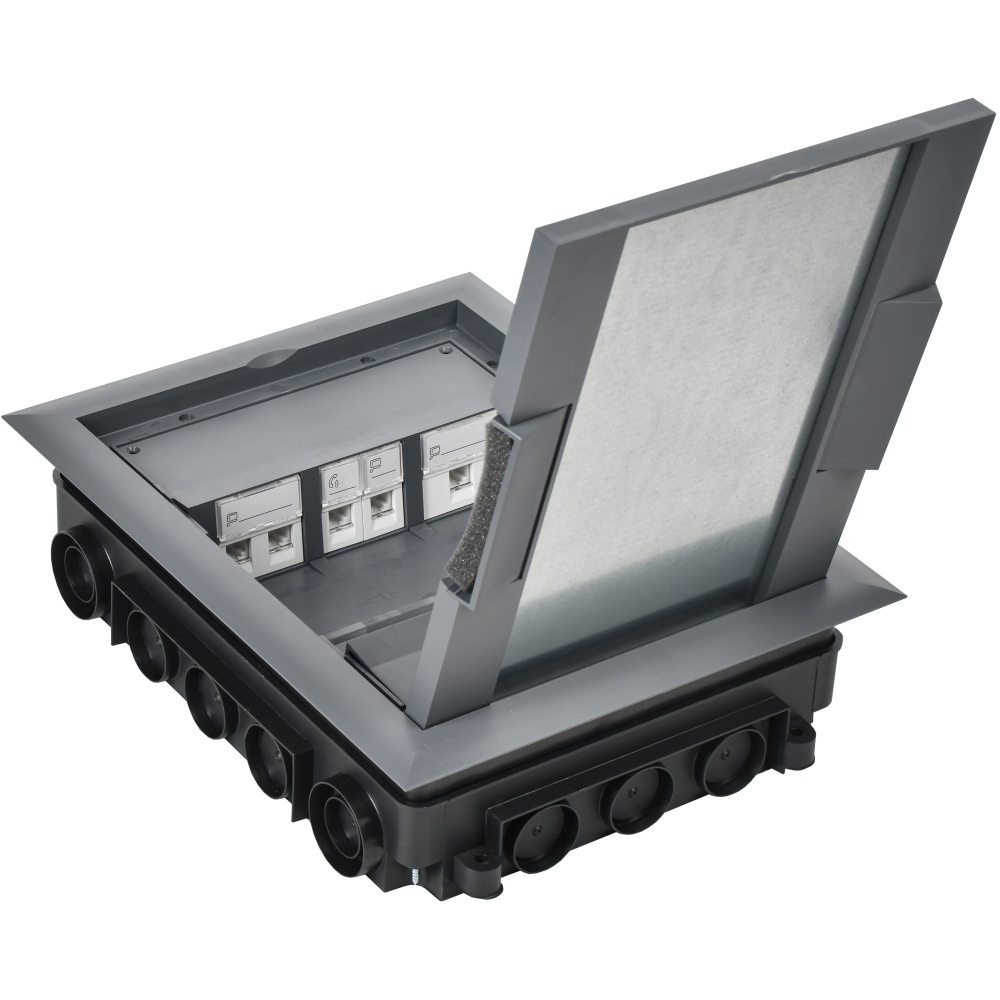

Наличие крышки напольной коробки защитит от попадания бетона при заливке.Регулировка высоты напольной коробки при монтаже может достигаться как за счет наличия регулировочных винтов (до 95 мм), так и за счет нивелирующего комплекта.

Защита кабеля от перегиба с помощью уплотнителя.

Установка ЭУИ на 6 и 8 модулей 45х45, либо 12 и 16 модулей 45х22,5.Возможен монтаж ЭУИ 60х60, либо их комбинирование с модулями 45х45/22,5 мм.

Возможен монтаж с трубами (стальные или ПВХ) и с лотком габарита 35х150 мм.Диаметры вводной трубы – 25, 32 и 40 мм.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации

Дополнительные изображения

Модели для проектировщиков

STEP-формат

Характеристики ИЕК

class Монтажная коробка для установки под полом
Вес 1.5
Высота-габаритный размер 60
Гарантийный срок, Лет 1
Глубина выемки в полу 57...75
Диаметры отв для ввода труб 25, 32, 40
Длина - встраиваемый размер 330
Длина - габаритный размер 330
Защитная рамка коврового покрытия Да
Макс количество модулей 12
Материал Пластик
Мин глубина встраивания 57
Монтажный диаметр - ниши -
Наруж диаметр -
Номер цвета RAL 7012
Номин напряжение изоляции Ui 500
Подходит для влажной уборки Нет
Подходит для магистралей проходящих по черновому полу Нет
Подходит для укладки в двойной пол Да
Подходит для установки в фальш-пол Да
Рабочая нагрузка 1500
Разм отв для ввода металлолотка 150х35
С выполнен монтаж отверстия в ковролине Да
Срок службы, Лет 10
Степень защиты - IP IP30
Температура эксплуатации -5...+70
Термостойкость до 850
Тип крышки Прямоугольн.
Форма крышки Прямоугольн.
Цвет Серый
Ширина - встраиваемый размер 260
Ширина - габаритный размер 260

В наличии на складе: 334 шт.

склад Мск: 310 шт.

склад E: 22 шт.

склад O: 2 шт.

9080.00р.

На складе
Код товара: KNL-57-12-7012
Артикул: 23417
