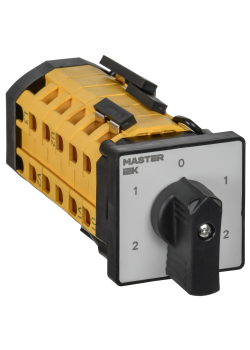

ОформитьПереключатель кулачковый стандартная рукоятка 10А схема 75 IEK
30287
Переключатели кулачковые MASTER IEK представляют собой механическое устройство без собственного потребления электроэнергии. Предназначены для установки в качестве коммутационных аппаратов в электрических цепях, могут использоваться для управления приводами, переключения цепей управления, сигнализации, в измерительных цепях и т.д.
Линейка кулачковых переключателей MASTER включает 29 коммутационных схем и 6 конструктивных типоисполнений, что позволяет подобрать оптимальное решение для конкретных задач.
Преимущества
- Широкий ассортимент — 29 коммутационных схем и 6 конструктивных исполнений, что позволяет подобрать оптимальное решение для конкретных задач.
- Высокая механическая и электрическая износостойкость.
- Возможность блокировки навесными замками (для переключателей с положениями "ON" - "OFF").
- Защита клемм от прикосновения.
- Адаптер для монтажа на DIN-рейку в комплекте.
- Широкий диапазон рабочих температур.
Документация и сертификаты
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Переключатели кулачковые MASTER IEK
Характеристики ИЕК
- class Переключатель
- В сборе в корпусе Нет
- Гарантийный срок, Лет 5
- Кол-во позиций переключения 3
- Количество полюсов 4
- Конструктивное исполнение Открытое
- Конструкция прибора Встраиваемое устройство
- Макс допустимое раб напряжение Ue AC 690
- Мех износостойкость 0,3
- Модульное исполнение Да
- Номер электрической схемы 75
- Номин импульсное выдерживаемое напряжение 4
- Номин мощность при AC-2 230 В 2
- Номин мощность при AC-2 400 В 3
- Номин мощность при AC-23 230 В 3
- Номин мощность при AC-23 400 В 5
- Номин мощность при AC-3 230 В 1
- Номин мощность при AC-3 400 В 2
- Номин мощность при AC-4 230 В 0,37
- Номин мощность при AC-4 400 В 0,55
- Номин напряжение 690
- Номин напряжение изоляции Ui 690
- Номин напряжение постоян тока - DC 24; 48; 110; 220
- Номин продолжительный ток Iu 10.0
- Номин раб напряжение AC контактов 230; 400; 690
- Номин раб напряжение DC контактов 24; 48; 110; 220
- Номин рабочий ток Ie при АС-2 230 В 5,5
- Номин рабочий ток Ie при АС-2 400 В 5,5
- Номин рабочий ток Ie при АС-21 АС-22 230 В 10
- Номин рабочий ток Ie при АС-21 АС-22 400 В 10
- Номин рабочий ток Ie при АС-23 230 В 7,5
- Номин рабочий ток Ie при АС-23 400 В 6,5
- Номин рабочий ток Ie при АС-3 230 В 1,75
- Номин рабочий ток Ie при АС-3 400 В 1,75
- Номин рабочий ток Ie при АС-4 230 В 2
- Номин рабочий ток Ie при АС-4 400 В 2
- Номин тепловой ток Ith 10
- Номин условный ток короткого замыкания Icn 3
- Номинальная способность к присоединению 2,5
- Обозначение положений 1-0-2
- Подходит для монтажа на передней стенке Да
- Подходит для напольного монтажа Нет
- Подходит для промежуточного монтажа Да
- Подходит для установки в распредел платы Нет
- Пригоден в качестве главного выключателя Да
- Пригоден в качестве сервисного выкл-ля Да
- Размер передней панели 48х48 мм
- С блоком управления Нет
- С возвратом в нейтральное положение Нет
- С нейтральной позицией - ОТКЛ Да
- Сечение многожильного гибкого провода 1,5…4
- Срок службы, Лет не менее 15
- Степень защиты - IP IP20
- Степень защиты - IP в оболочке IP40
- Степень защиты - IP передняя сторона IP40
- Степень защиты - IP сторона контактов IP00
- Температура эксплуатации -5…40
- Тип выключателя Многоступенчатый переключатель
- Тип изделия/компонента Кулачковый переключатель
- Тип подключения силовой электрич цепи Винтовое соединение
- Тип элемента управления Короткая поворотная ручка (узкий хват)
- Ток предохранителя qG 12
- Фиксация положения переключателя Да
- Функции переключателя Многоступенчатый переключатель
- Цвет Черный
- Электр износостойкость 0,0015
В наличии на складе: 391 шт.
склад Мск: 376 шт.
склад Р: 15 шт.
2060.00р.
- На складе
- Код товара: MI-CS10-010-075
- Артикул: 30287
Отзывы (0)
Аналоги

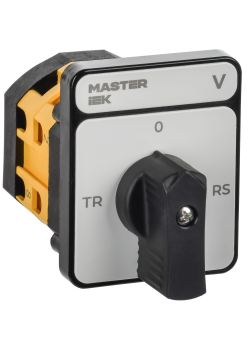

На складе Переключатель кулачковый стандартная черная рукоятка 10А схема 67 MASTER IEK
Цена
2920.00р.
На складе Переключатель кулачковый стандартная черная рукоятка 10А схема 98 MASTER IEK
Цена
1900.00р.

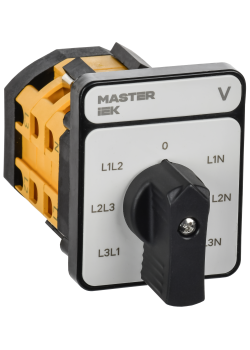

На складе Переключатель кулачковый стандартная черная рукоятка 10А схема 66 MASTER IEK
