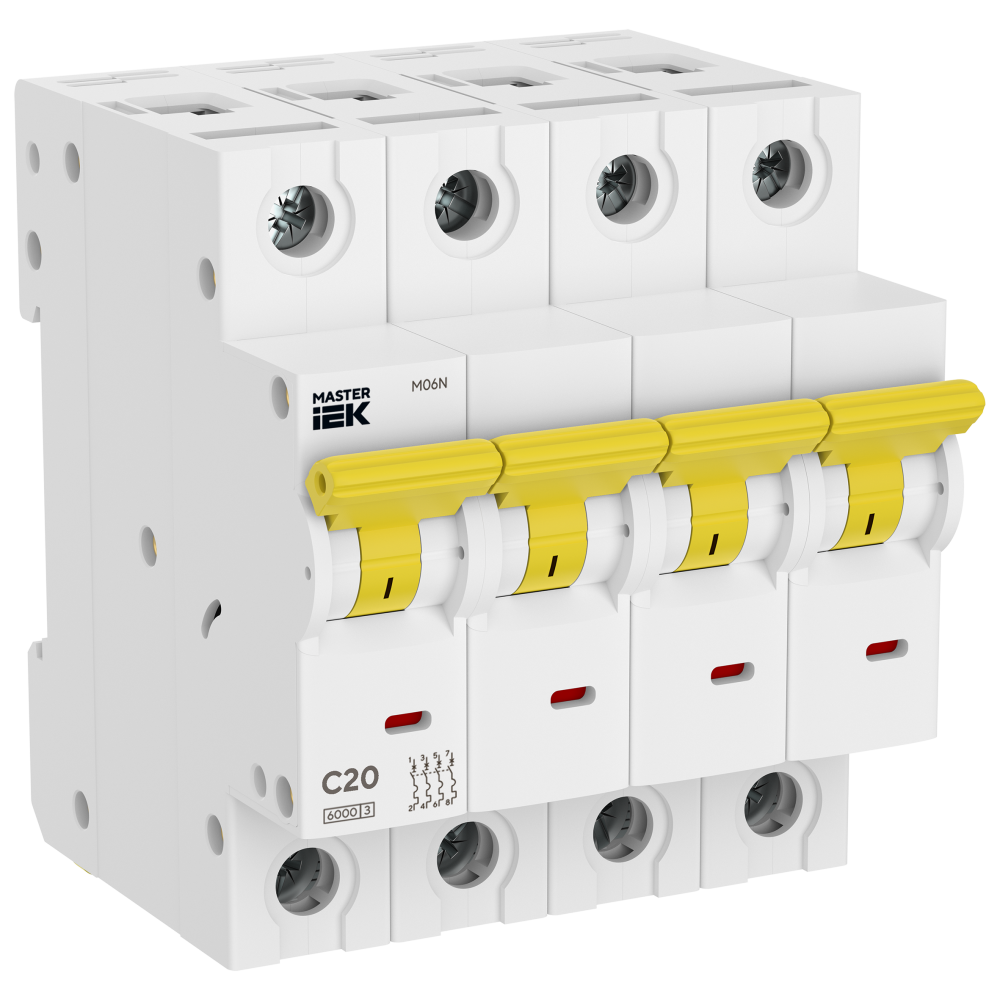

ОформитьАвтоматический выключатель M06N 4P C 20А MASTER IEK
3022
Автоматические выключатели MASTER серии M06N предназначены для защиты цепей от перегрузок и коротких замыканий.
Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 1 до 63 А. Номинальная отключающая способность составляет 6000 А. Имеется возможность подключения всех дополнительных устройств линейки MASTER IEK. Устройства соответствуют требованиям стандарта ГОСТ IEC 60898-1 и производятся в России.
Линейка MASTER IEK создана с пониманием реальной инженерной практики — она продуманная и устойчивая в работе. Это ответ на потребность рынка в продукте с высокими характеристиками по доступной цене.
При конструировании главными приоритетами стали безопасность и долговечность. Это синергия опыта проектирования и передовых разработок: современные материалы, высокотехнологичное автоматизированное производство и многоступенчатый контроль качества. Отдельное внимание уделено удобству: в конструкцию добавлены решения, разработанные на основе обратной связи от российских специалистов, ежедневно эксплуатирующих подобное оборудование. Мы уверены в высоком качестве и надежности устройств, поэтому предоставляем гарантию 10 лет.
Преимущества
- Стабильное и безопасное гашение дуги при высоких сверхтоках достигается эффективным гашением электрической дуги в дугогасительной камере из 13 асимметричных пластин и снижением температуры и давления образующихся газов за счёт системы специальных выпускных каналов.
- Увеличенный ресурс - механизм свободного расцепления с мгновенной коммутацией, гарантирует быстрое замыкание контактов, что уменьшает нагрев и падение напряжения.
- Высокая надёжность - серебряные композитные напайки снижают переходное сопротивление, уменьшают нагрев и риск сваривания контактов.
- Снижение риска возникновения пожара и повышение энергоэффективности благодаря надёжному креплению проводников, усиленному корпусу и клеммам с моментом затяжки 4 Н·м.
- Предотвращение ошибок при монтаже и минимизация риска неправильного подключения проводников за счёт защитных шторок на выводах.
- Защита от перегрева выводов и проводников - насечки на контактных поверхностях выводов увеличивают площадь контакта и улучшают фиксацию проводника.
- Быстрая диагностика и повышение безопасности за счёт индикации реального положения главных контактов.
- Универсальное подключение питания к верхним или нижним зажимам, в зависимости от того, с какой стороны удобнее осуществить подводку.
- Вариативность подключения - простой и безопасный монтаж благодаря возможности установки шин FORK, PIN и проводников к верхним и нижним выводам.
- Лёгкая и удобная установка дополнительных устройств за счёт современной системы крепления с подпружиненной защёлкой.
- Быстрый и аккуратный монтаж с помощью шины при групповом подключении возможен благодаря расположению выводов всех устройств MASTER на одном уровне.
- Расширение функционала благодаря подключению до 4 дополнительных устройств одновременно.
- Долговечная маркировка и эргономичная рукоятка - технические характеристики, артикул, указания по монтажу и знаки сертификации нанесены методом литья и лазерной гравировки, что обеспечивает четкость обозначений на весь срок службы устройств.
- Экологично - продукция отвечает требованиям RoHS, безопасна при использовании и утилизации, не нуждается в специальных условиях переработки.
- Гарантия 10 лет - подтверждение надёжной конструкции и строгого контроля качества.
Документация и сертификаты
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Характеристики ИЕК
- class Модульный автоматический выключатель
- Вес одного полюса 0,108
- Возможна дополнит комплектация Да
- Возможность присоединения шин PIN (штырь), FORK (вилка)
- Время срабатывания расцепителя в зоне КЗ tm 0,1
- Гарантийный срок, Лет 10
- Класс токоограничения 3
- Количество защищенных полюсов 4
- Количество полюсов 4
- Коэффициент гарантированного несрабатывания 1,13
- Коэффициент гарантированного срабатывания 1,45
- Макс сечение входящего кабеля 25
- Мех износостойкость 20000
- Монтажная глубина - ниши 69,9
- Наличие взрывозащиты Без взрывозащиты
- Наличие дифференциального расцепителя Нет
- Наличие теплового расцепителя Нет
- Наличие электромагнитного расцепителя Да
- Наличие электронного расцепителя Нет
- Номин импульсное выдерживаемое напряжение 4
- Номин напряжение изоляции Ui 400
- Номин отключающая способность при коротком замыкании EN 60898 пр 6.0
- Номин отключающая способность при коротком замыкании EN 60898 пр 6.0
- Номинальное импульсное выдерживаемое напряжение 4
- Номинальное рабочее напряжение 400
- Номинальный ток 20.0
- Общ количество полюсов 4
- Отключающая способность 6
- Отключение нейтрали Нет
- Подходит для выключателя-разъединителя Да
- Подходит для установки заподлицо Нет
- Потери энергии 4.5
- Рабочая температура окружающей среды -40…50
- Режим работы Продолжительный-S1
- Ремонтопригодность Нет
- Сечение многожильного гибкого провода 1...25
- Сечение одножильного жёсткого провода 1…25
- Срок службы, Лет 15
- Степень загрязнения 2
- Степень защиты - IP IP20
- Сфера применения Бытовое
- Тип монтажа на DIN-рейку
- Тип монтажной рейки 35x7.5
- Тип напряжения Переменный (AC)
- Тип напряжения управления Переменный (AC)
- Тип подключения Винтовое соединение
- Тип расцепителя Тепловой, электромагнитный
- Характеристика срабатывания - кривая тока C
- Частота 50
- Ширина по количеству модульных расстояний 4
- Электр износостойкость 8000
- Электродинамическая стойкость Icm 6
В наличии на складе: 3 шт.
склад Мск: 3 шт.
1930.00р.
- На складе
- Код товара: MI-M06N-4-C020
- Артикул: 3022
