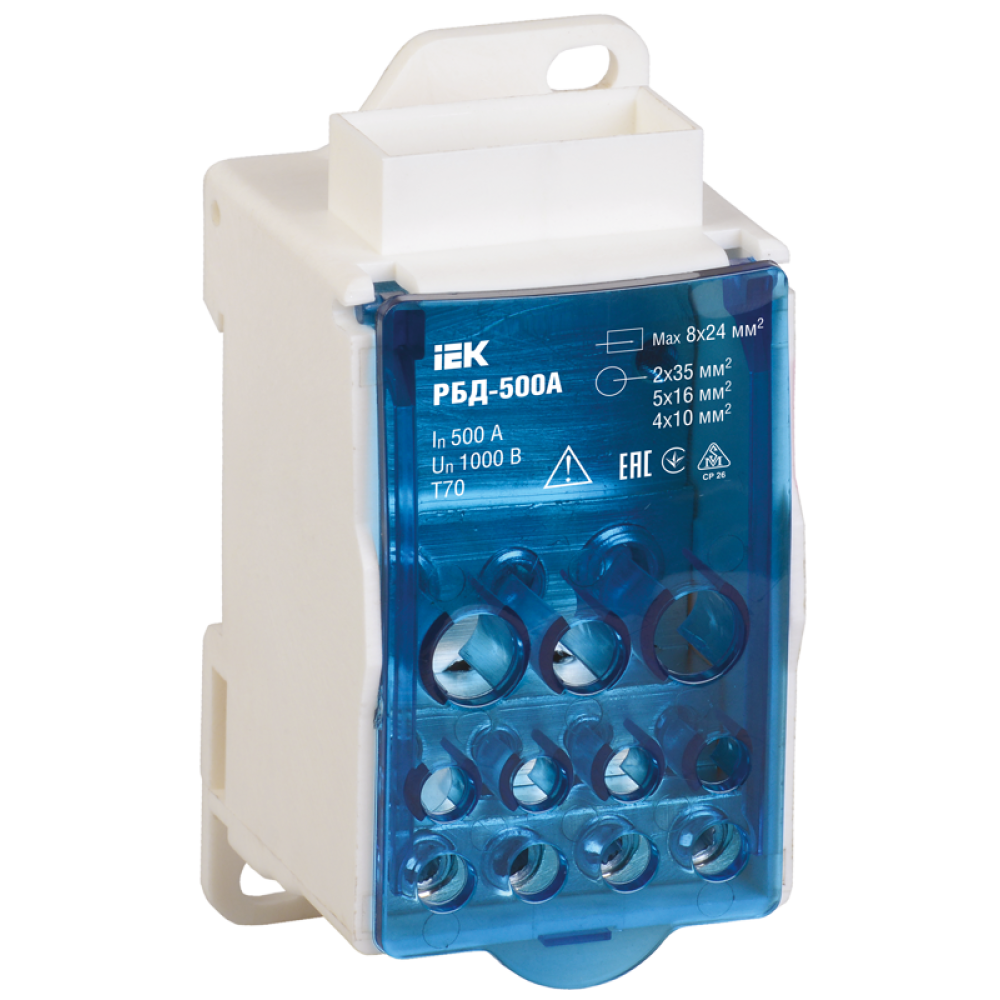

Блок распределительный РБД-500А на DIN-рейку IEK

9351

Описание
Характеристики

Распределительные блоки РБД предназначены для использования в качестве клеммного зажима при подключении к проводнику большего сечения нескольких проводников меньшего сечения, для создания упорядоченных систем распределения в шкафах, для организации главной заземляющей шины. Предназначены для монтажа на DIN-рейку или на монтажную панель как в силовых шкафах, так и в квартирных распределительных щитах, для работы в сетях с напряжением до 1000 В частоты 50 Гц при температуре окружающего воздуха от –40 до +70 С. Распределительные блоки РБД изготовлены из высококачественной латуни с нанесенным специальным защитным покрытием. Корпус выполнен из негорючего пластика. Способы установки: – на монтажную DIN-рейку 35 мм, – на панель щита двумя винтами.

Аналоги: RBD-400
Сопутствующие товары: YDN10-0030

Преимущества

Изготовлены из луженой меди, корпус – из пластика, не поддерживающего горение, обладающими отличными электроизоляционными свойствами.

Особенности конструкции

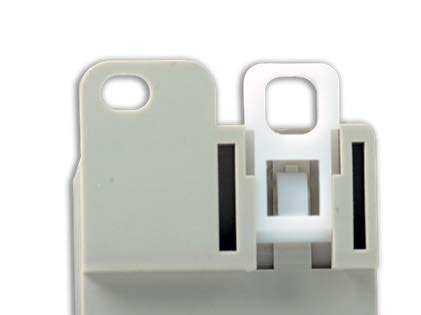

Удобное крепление на DIN-рейку или на монтажную панель.

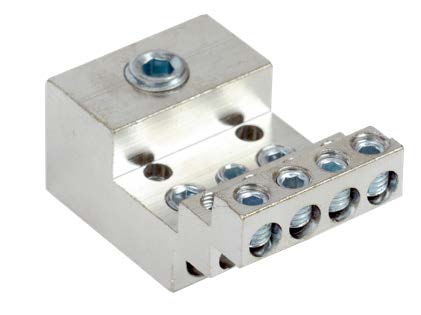

Конструкция представляет собой ступенчатый монолитный блок в изолированном корпусе.

Корпус выполнен из полиамида, не поддерживающего горение (проверка раскаленной нитью при 960°С).

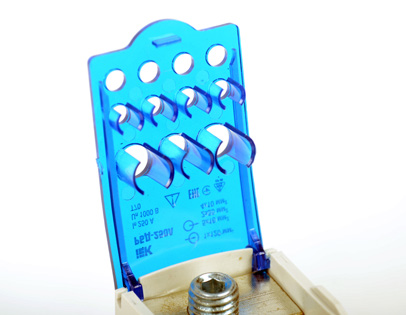

Прозрачная лицевая крышка для визуального контроля и защиты от прикосновения к токоведущим частям дополнительно снабжена выступами для удерживания прижимного винта.

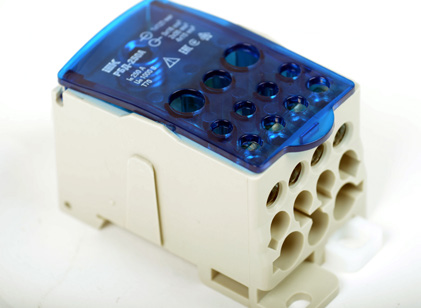

Возможность создавать большое количество точек подключения отводных линий. Также блоки могут соединяться в ряд, повышая жесткость и качество всей сборки.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации

Дополнительные изображения

Модели для проектировщиков

Характеристики ИЕК

class Клеммник силовой или клеммный блок
Безопасное соединение Да
Высота 96.0
Гарантийный срок, Лет 3
Глубина 51.0
Количество полюсов 1
Количество соединений 10 мм² 4
Количество соединений 16 мм² 5
Количество соединений бол 25 мм² 3
Макс среднекрадратичный кратковрем ток Icw 24.5
Материал контакта Латунь
Материал корпуса Пластик
Номин выдерживаемый импульсный ток Ipk 51
Номин напряжение 1000
Номин ток 500
Общ количество соединений 12
Сечение подкл проводников на входe плоская шина шириной 15...24 мм толщиной 3...8 мм
Сечение подкл проводников на выходe 2х35; 5х16; 4х10
Срок службы, Лет 10
Степень защиты - IP IP20
Температура эксплуатации -40...+70
Тип или способ подключения Винт
Тип монтажа DIN-рейка / винт
Частота 50 Гц
Ширина 48.0

В наличии на складе: 47 шт.

склад Мск: 47 шт.

3360.00р.

На складе
Код товара: RBD-500
Артикул: 9351
