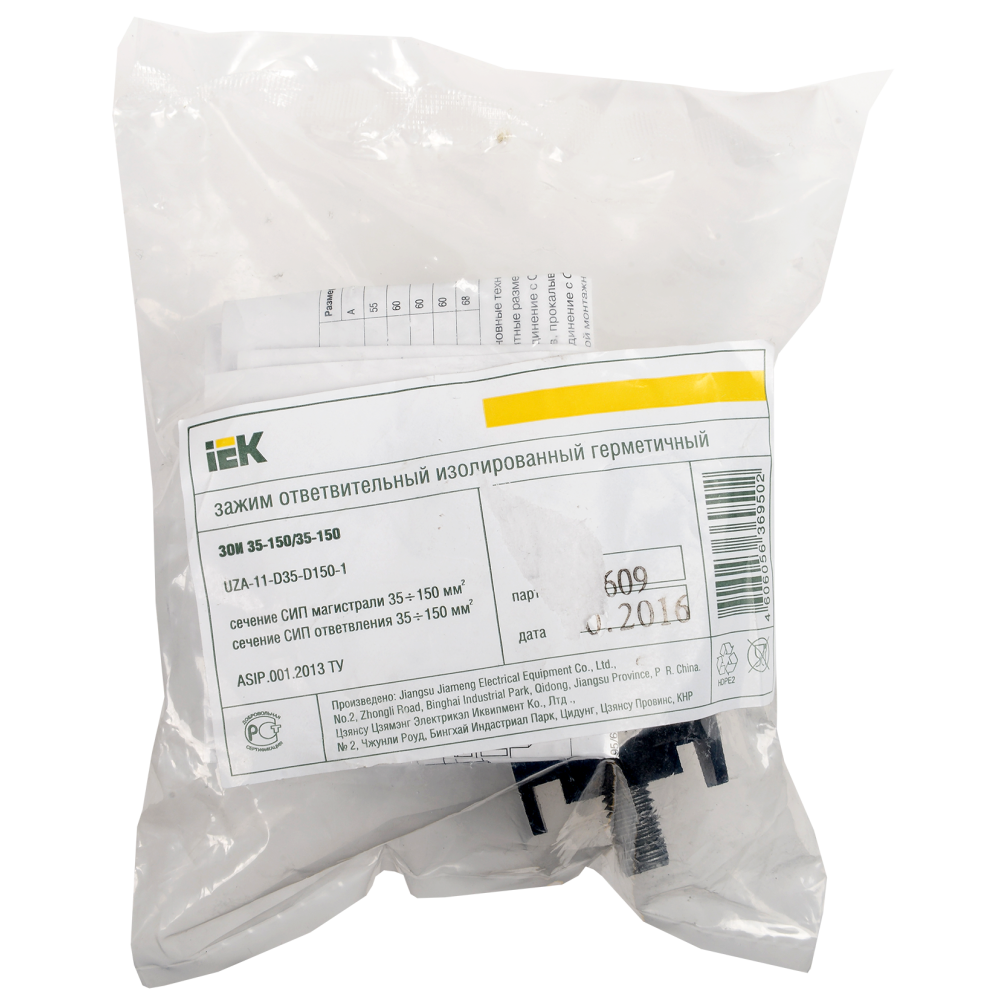

Зажим ответвительный изолированный ЗОИ 35-150/35-150 IEK

70081

Описание
Характеристики

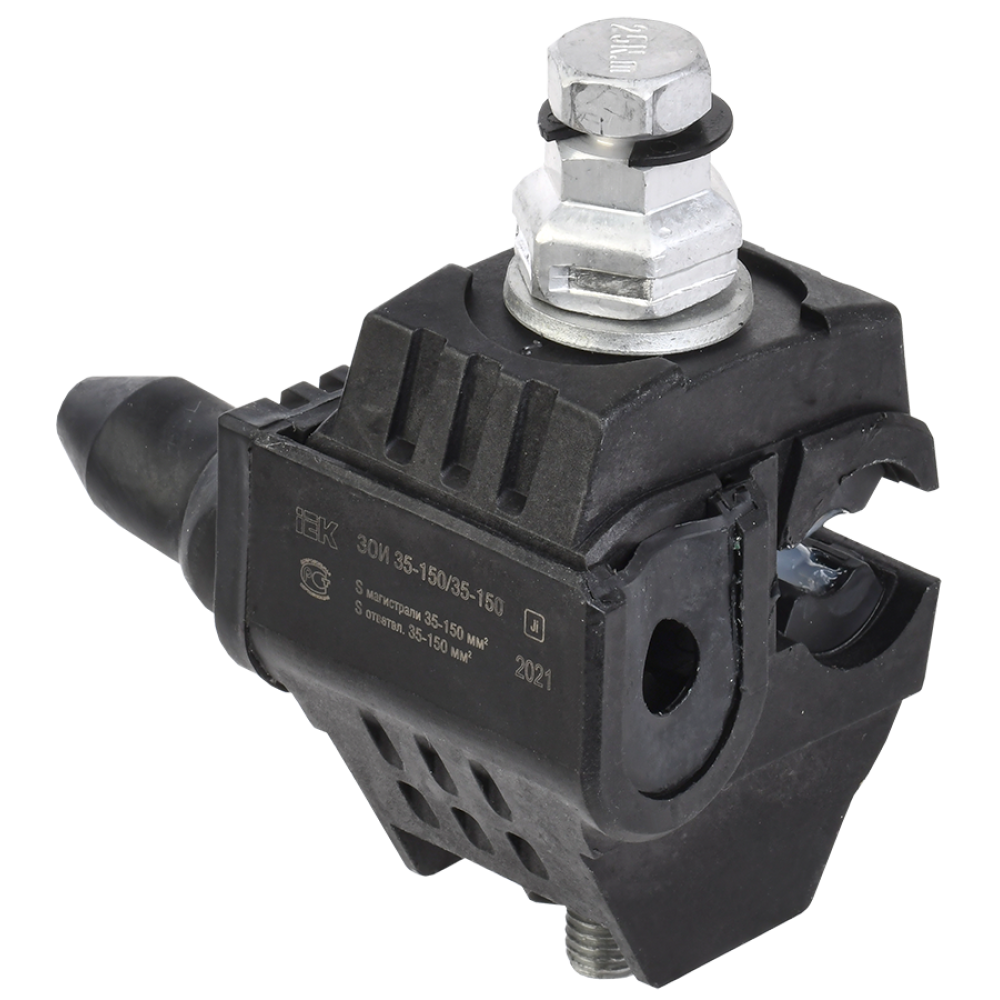

Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.

Аналоги: UZA-11-D35-D150-1
Сопутствующие товары: UZA-21-016-150

Преимущества

При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления.
При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта.
Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации

Информационные материалы

Презентация

Дополнительные изображения

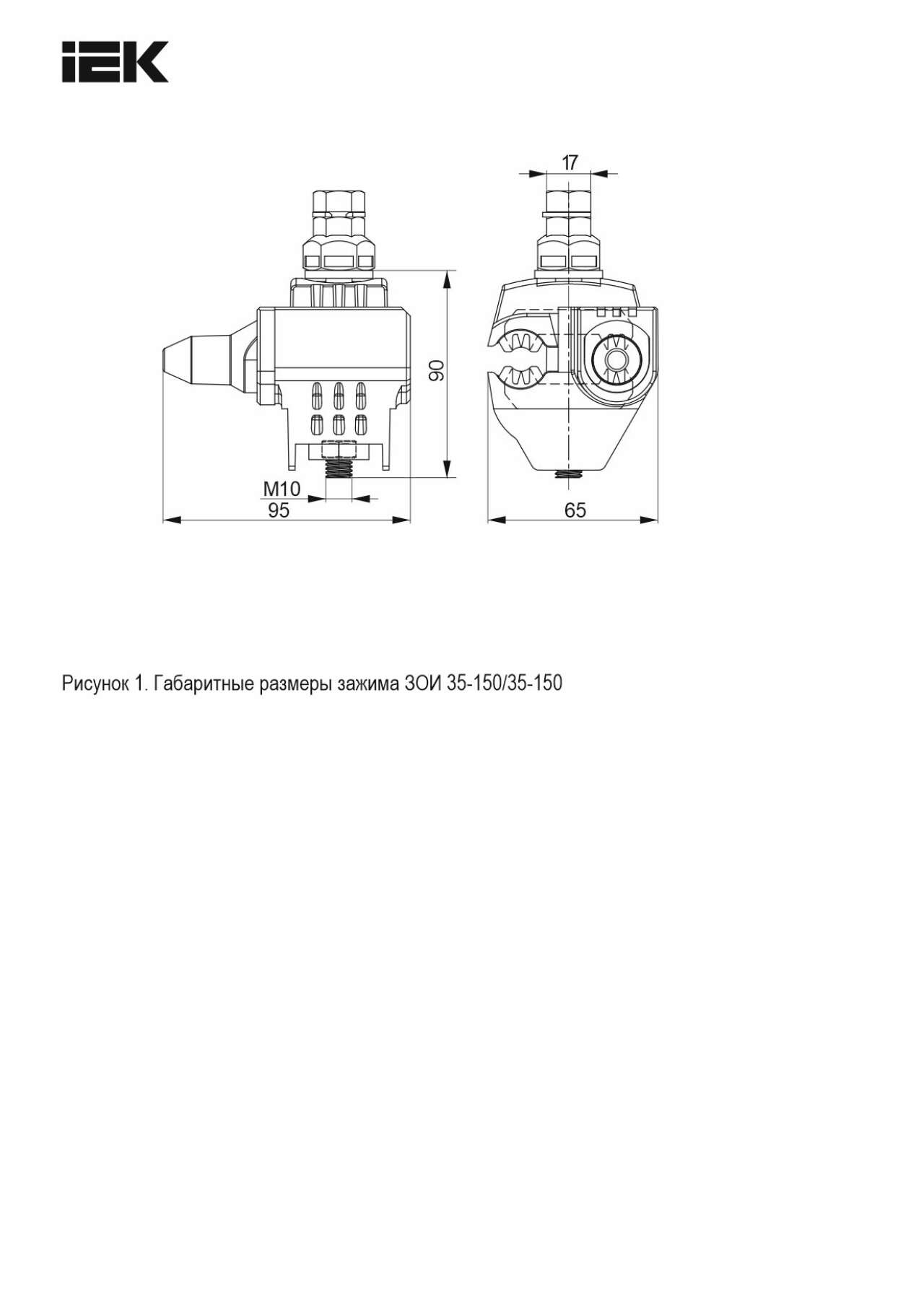

Характеристики ИЕК

class Ответвительный зажим или сжим
Вес 0,305
Высота 116.0
Гарантийный срок, Лет 10
Длина 94
Момент срыва головки болта при монтаже 25
Номин напряжение 1000
Номин напряжение изоляции Ui 6000
Номин поперечное сечение ответвления 35...150
Номин поперечное сечение переходной секции 35...150
Номин ток зажима 250
Номинальное поперечное сечение ответвления, SM / RM 35...150
Номинальное сечение главного провода, SE 35...150
Со срывной головкой болта Да
Срок службы, Лет 40
Температура эксплуатации -60...55
Тип изделия/компонента Сжим ответвительный
Тип соединения Винтовое соединение
Ширина 66

В наличии на складе: 50823 шт.

склад Мск: 45045 шт.

склад E: 472 шт.

склад O: 267 шт.

склад Р: 5039 шт.

680.00р.

На складе
Код товара: UZA-11-D35-D150-1
Артикул: 70081
