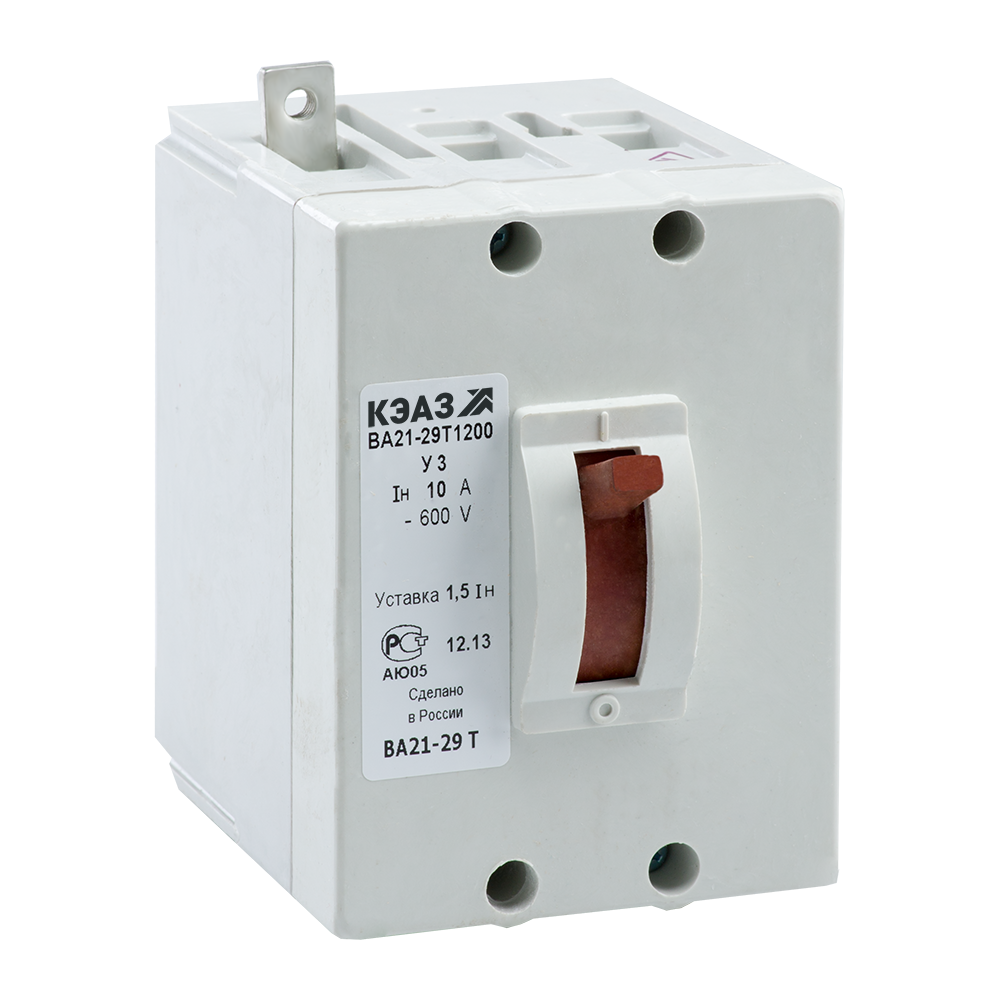

Выключатель автоматический ВА21-29Т-120010-16А-6Iн-600DC-У3-КЭАЗ

Характеристики киаз

• ETIM Класс ID EC000228
• Вид подключения главной электрической цепи Подключение спереди
• Вид присоединяемых проводников провод
• Вид расцепителей электромагнитный
• Включено в реестр промышленной продукции РФ да
• Возможность самостоятельного подключения дополнительных устройст нет
• Возможность установки индикатора отключения false
• Время срабатывания в зоне перегрузки tr, c 12
• Время срабатывания мгновенного расцепителя ti 0.05 с
• Время срабатывания расцепителя в зоне КЗ tm 0.1 с
• Вспомогательные (свободные) контакты Нет
• Встроенная защита от замыканий на землю false
• Высота 147 мм
• Габариты изделия: Высота (мм) 147
• Габариты изделия: Глубина (мм) 122
• Габариты изделия: Ширина (мм) 88
• Гарантийный срок (лет) 5
• Гарантийный срок эксплуатации (лет) 5
• Глубина 122 мм
• Диапазон рабочих температур (˚С) от -45°С до +40°С
• Диапазон регулировки теплового расцепителя 16...16 А
• Дополнительное оборудование Нет
• Дополнительный расцепитель Нет
• Категория применения по селективности неселективный
• Климатическое исполнение У3
• Климатическое исполнение и категория размещения У3
• Количество полюсов 1
• Конструкция прибора Встраиваемое устройство фиксированной установки (стационарный)
• Коэффициент гарантированного несрабатывания, о.е. 1
• Коэффициент гарантированного срабатывания, о.е. 1
• Кратности уставки расцепителя Кm, о.е 6
• Кратность тока для времени tr, о.е. 6
• Крепление Монтажная рейка
• Макс. сечение присоединяемых проводов (мм²) 25
• Максимальное сечение проводника, мм^2 25
• Масса 1.6 кг
• Моторный привод встроенный false
• Моторный привод опционально false
• Наличие вспомогательных контактов сигнализации нет
• Наличие дифференциального расцепителя false
• Наличие независимого расцепителя нет
• Наличие привода ручной
• Наличие теплового расцепителя false
• Наличие электромагнитного расцепителя true
• Наличие электронного расцепителя false
• Номинальная отключающая способность Icu при 400 В, 50 Гц 0 кА
• Номинальная рабочая наибольшая отключающая способность Ics (% Ic 75
• Номинальное импульсное напряжение Uimp (кВ) 6
• Номинальное напряжение 600...600 В
• Номинальное напряжение сети 380/220;660/380
• Номинальное рабочее напряжение постоянного тока Ue (В) 600
• Номинальный продолжительный ток Iu 16 А
• Номинальный продолжительный ток Iu (А) 16
• Номинальный ток In (А) 16
• Нормативный документ ГОСТ Р 50030.2, ТУ16-90 ИКЖШ.641211.002ТУ
• Подходит для монтажа на DIN-рейку (Ω-типа) false
• Предельная коммутационная способность переменного тока Icu (кА) 6
• Предельная коммутационная способность постоянного тока Icu (кА) 6
• Предельная коммутационная способность постоянного тока Icu при 6 6
• Предельная коммутационная способность при 660/380В Ics 3.5 кА
• Присоединение внешних проводников переднее
• Раздел 16А
• Регулировка максимальных расцепителей тока нет
• Род тока DC
• С расцепителем минимального напряжения false
• Серия ВА21
• Способ задания уставки мгновенного расцепителя По току (Ii)
• Способ задания уставки расцепителя По кратности (Km)
• Способ крепления (монтажа) винт
• Способ установки стационарный с креплением на панели
• Стандарт российский (ГОСТ, ТУ) ГОСТ IEC 60947-2
• Степень защиты (IP) IP00
• Страна производитель Россия
• Тип изделия Выключатель автоматический
• Тип изделия/компонента Выключатель автоматический в литом корпусе
• Тип монтажной рейки 35х7.5; 35х15
• Тип оборудования Выключатель автоматический
• Тип подключения силовой электрической цепи Винтовое соединение
• Тип приёмки ОТК
• Тип характеристики срабатывания расцепителя Tm B
• Тип элемента управления Рычажковый (перекидной рычаг)
• ТНВЭД код 8536201007
• Токи уставки мгновенного расцепителя Ii, о.е. Нет (без)
• Токи уставки расцепителя Im, А Нет (без)
• Уставка расцепителей токов короткого замыкания 6Iн
• Ширина 88 мм
• Электродинамическая стойкость при 380/220В Icm 10.2 кА
• Электродинамическая стойкость при 660/380В Icm 0 кА
