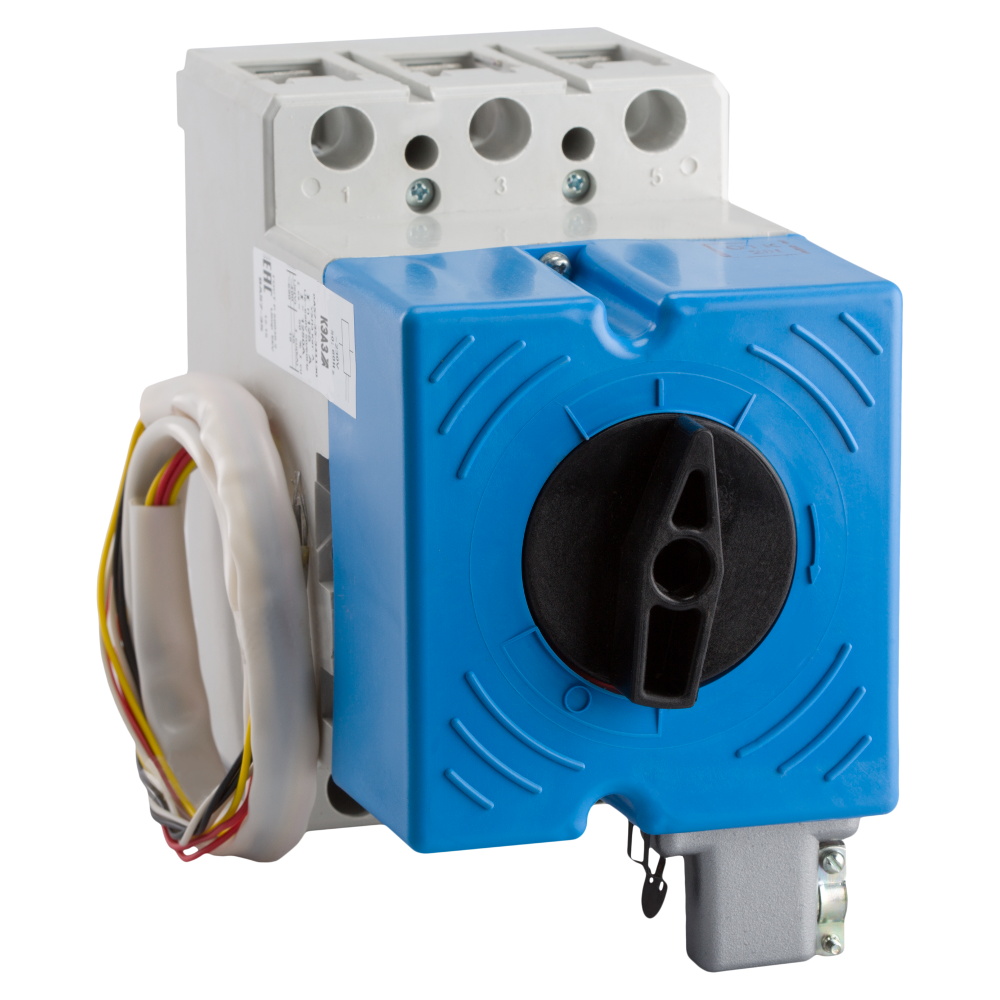

Выключатель автоматический ВА04-36-341830-400А-4000-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3-КЭАЗ

Характеристики киаз

• ETIM Класс ID EC000228
• Вид подключения главной электрической цепи Подключение спереди
• Вид присоединяемых проводников шина/провод
• Вид расцепителей тепловой и электромагнитный
• Включено в реестр промышленной продукции РФ да
• Возможность самостоятельного подключения дополнительных устройст нет
• Возможность установки индикатора отключения false
• Время срабатывания в зоне перегрузки tr, c 12
• Время срабатывания мгновенного расцепителя ti 0.05 с
• Время срабатывания расцепителя в зоне КЗ tm 0.1 с
• Вспомогательные (свободные) контакты 1з+1р
• Встроенная защита от замыканий на землю false
• Высота 194 мм
• Габариты изделия: Высота (мм) 194
• Габариты изделия: Глубина (мм) 205
• Габариты изделия: Ширина (мм) 113
• Гарантийный срок (лет) 5
• Гарантийный срок эксплуатации (лет) 5
• Глубина 205 мм
• Диапазон рабочих температур (˚С) от -60°С до +40°С
• Диапазон регулировки теплового расцепителя 400...400 А
• Дополнительное оборудование Нет
• Дополнительный расцепитель НР230AC/220DC
• Категория применения по селективности неселективный
• Климатическое исполнение УХЛ3
• Климатическое исполнение и категория размещения УХЛ3
• Количество вспомогательных замыкающих контактов 1
• Количество вспомогательных нормально замкнутых (НЗ) контактов 1
• Количество вспомогательных нормально разомкнутых (НО) контактов 1
• Количество вспомогательных переключающих контактов 2
• Количество вспомогательных размыкающих контактов 1
• Количество полюсов 3
• Конструкция прибора Встраиваемое устройство фиксированной установки (стационарный)
• Коэффициент гарантированного несрабатывания, о.е. 1
• Коэффициент гарантированного срабатывания, о.е. 1
• Кратности уставки расцепителя Кm, о.е Нет (без)
• Кратность тока для времени tr, о.е. 6
• Крепление Монтажная рейка
• Макс. сечение присоединяемых медных шин (мм) 4х30
• Макс. сечение присоединяемых проводов (мм²) 240
• Максимальное сечение проводника, мм^2 240
• Масса 4.1 кг
• Моторный привод встроенный false
• Моторный привод опционально false
• Наличие вспомогательных контактов сигнализации нет
• Наличие дифференциального расцепителя false
• Наличие независимого расцепителя да
• Наличие привода электромагнитный 230AC
• Наличие теплового расцепителя true
• Наличие электромагнитного расцепителя true
• Наличие электронного расцепителя false
• Номинальная отключающая способность Icu при 400 В, 50 Гц 20 кА
• Номинальная рабочая наибольшая отключающая способность Ics (% Ic 75
• Номинальное импульсное напряжение Uimp (кВ) 8
• Номинальное напряжение 690...690 В
• Номинальное напряжение изоляции Ui (В) 690
• Номинальное напряжение сети 380/220;660/380
• Номинальное рабочее напряжение переменного тока Ue (В) 690
• Номинальное рабочее напряжение переменного тока Ue (В)_{2 400}
• Номинальный продолжительный ток Iu 400 А
• Номинальный продолжительный ток Iu (А) 400
• Номинальный ток In (А) 400
• Нормативный документ ГОСТ Р 50030.2, ТУ3422-047-05758109-2011
• Подходит для монтажа на DIN-рейку (Ω-типа) false
• Предельная коммутационная способность переменного тока Icu (кА) 10
• Предельная коммутационная способность переменного тока Icu (кА)< 20
• Предельная коммутационная способность переменного тока Icu при 4 20
• Предельная коммутационная способность переменного тока Icu при 6 10
• Предельная коммутационная способность при 660/380В Ics 10 кА
• Присоединение внешних проводников переднее
• Раздел 400А
• Регулировка максимальных расцепителей тока нет
• Род тока AC
• С расцепителем минимального напряжения false
• Серия ВА04-36
• Способ задания уставки мгновенного расцепителя По току (Ii)
• Способ задания уставки расцепителя По кратности (Km)
• Способ крепления (монтажа) винт
• Способ установки стационарный с креплением на панели
• Стандарт российский (ГОСТ, ТУ) ГОСТ IEC 60947-2
• Степень защиты (IP) IP20
• Страна производитель Россия
• Тип изделия Выключатель автоматический
• Тип изделия/компонента Выключатель автоматический в литом корпусе
• Тип монтажной рейки 35х7.5; 35х15
• Тип оборудования Выключатель автоматический
• Тип подключения силовой электрической цепи Винтовое соединение
• Тип приёмки ОТК
• Тип характеристики срабатывания расцепителя Tm B
• Тип элемента управления Ручка-переключатель поворотная
• ТНВЭД код 8536201007
• Токи уставки мгновенного расцепителя Ii, о.е. Нет (без)
• Токи уставки расцепителя Im, А 4000
• Уставка расцепителей токов короткого замыкания 4000А
• Частота тока (Гц) 50/60
• Ширина 113 мм
• Электродинамическая стойкость при 380/220В Icm 17 кА
• Электродинамическая стойкость при 660/380В Icm 17 кА
