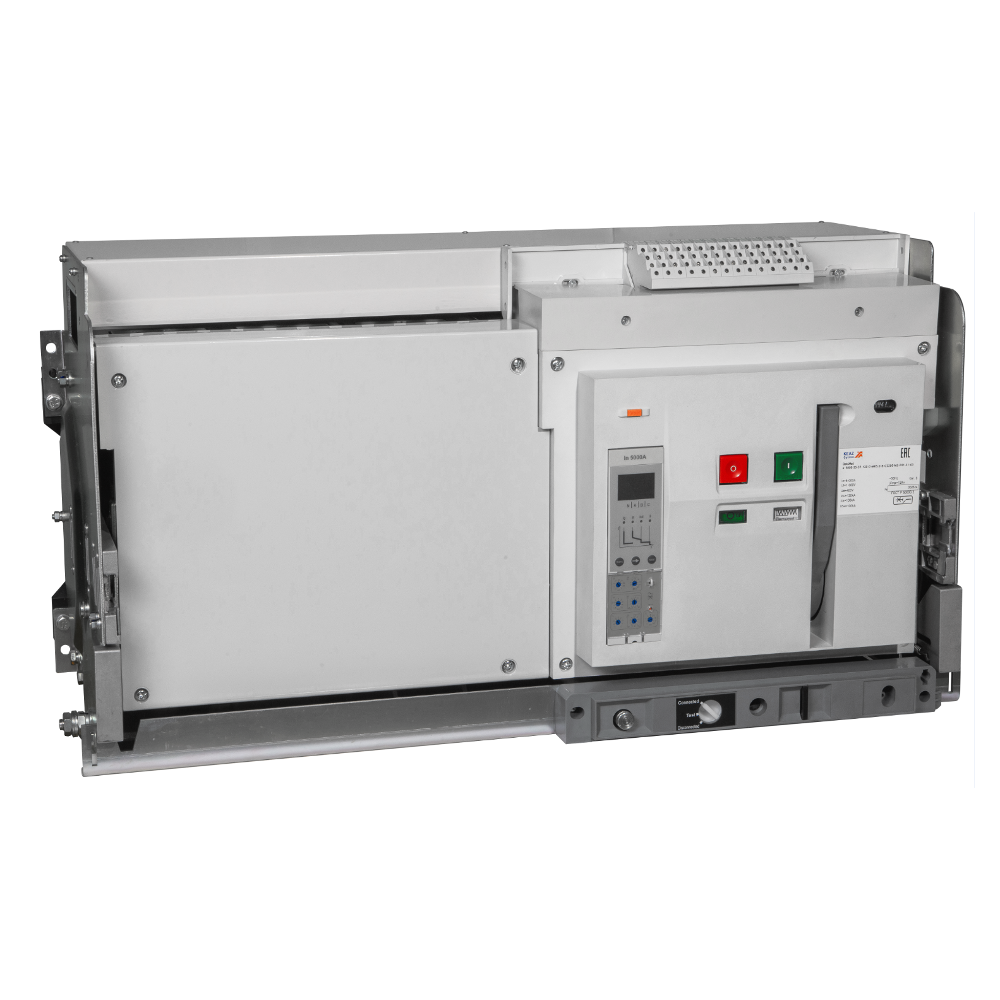

Выключатель автоматический OptiMat A-5000-S5-3P-120-D-MR5.0-B-C2200-M2-P01-S1-03

275020

Описание
Характеристики

Воздушный автоматический 3 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 120 кА на номинальный ток 5000 А .

Характеристики ETIM

Предельная коммутационная способность переменного тока Icu (кА)	120
Количество полюсов	3
Номинальный ток In (А)	5 000
Вид расцепителей	электронный
Номинальное рабочее напряжение переменного тока Ue (В)	400
Вспомогательные (свободные) контакты	6С (переключающие)
Наличие привода	220V AC/DC
Возможность самостоятельного подключения дополнительных устройств	да
Регулировка максимальных расцепителей тока	да
Способ установки	выдвижной
Степень защиты (IP)	IP20
Род тока	AC
Категория применения по селективности	селективный
Присоединение внешних проводников	заднее
Частота тока (Гц)	50/60
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)	100
Номинальное напряжение изоляции Ui (В)	1 000
Номинальное импульсное напряжение Uimp (кВ)	12
Тип изделия	Выключатель автоматический
Габариты изделия: Ширина (мм)	815
Габариты изделия: Высота (мм)	429
Габариты изделия: Глубина (мм)	501
Климатическое исполнение и категория размещения	У3
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)	83
Вид присоединяемых проводников	шина
Категория ETIM	Силовой автоматический выключатель
Тип расцепителя	MR5.0
Количество вспомогательных размыкающих контактов	6
Количество вспомогательных замыкающих контактов	6
Номинальный продолжительный ток Iu (А)	5 000
Тип приёмки	ОТК
Предельная коммутационная способность переменного тока Icu при 690AC (кА)	100
Предельная коммутационная способность переменного тока Icu при 400АС (кА)	120
Сигнализация положения выключателя в корзине	нет
Наличие минимального расцепителя	нет
Конденсаторный источник питания	нет
Замок внутренней установки	нет
Защитные шторки	да
Тип оборудования	Выключатель автоматический
Номинальное напряжение питания цепи управления Us (В)	230V AC/DC
Второй независимый расцепитель	Нет
Контакт готовности к включению	нет
Номинальный кратковременно выдерживаемый ток Icw (А)	100 000
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)	100
Типоразмер	S5-Пятый габаритный размер
Механический счётчик циклов	да
Катушка включения (В)	230V AC/220V DC
Независимый расцепитель (В)	230V АС/220V DC
Расцепитель минимального напряжения (В)	Нет
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)	0,4;0,5;0,6;0,7;0,8;0,9;0,95;0,98;1
Уставки по времени срабатывания расцепителя при токе 6IR (с)	1;2;4;8;12;16;20;24;30
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)	1,5;2;2,5;3;4;5;6;8;10;OFF
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)	0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с)	0,1;0,2;0,3;0,4
Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In)	2;3;4;6;8;10;12;15;OFF
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig (А)	500;640;720;800;880;960;1040;1120;1200
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с)	0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с)	0,1;0,2;0,3;0,4
Блокировка кнопок ВКЛ/ОТКЛ навесным замком	нет
ETIM Класс ID	EC000228
Гарантийный срок (лет)	5
Раздел	5000А\Выдвижной
Серия	OptiMat A
Номинальное напряжение сети	380/220;660/380
Наличие теплового расцепителя	false
Наличие электромагнитного расцепителя	false
Наличие электронного расцепителя	true
Наличие дифференциального расцепителя	false
Электродинамическая стойкость при 380/220В Icm	220 кА
Предельная коммутационная способность при 660/380В Ics	120 кА
Электродинамическая стойкость при 660/380В Icm	187 кА
Токи уставки расцепителя в зоне перегрузки Ir, А	2000/2500/3000/3500/4000/4500/4750/4900/5000 кА
Кратность тока для времени tr, о.е.	6
Кратность нижней границы, о.е.	0
Кратность верхней границы, о.е.	0
Коэффициент гарантированного несрабатывания, о.е.	1
Коэффициент гарантированного срабатывания, о.е.	1
Время срабатывания расцепителя в зоне КЗ tm	0.1 с
Кратности уставки мгновенного расцепителя Ki, о.е.	0
Время срабатывания мгновенного расцепителя ti	0.05 с
Токи уставок I∆, мА	0
Активное сопротивление полюса R, мОм	0
Реактивное сопротивление полюса X, мОм	0
Высота	429 мм
Ширина	815 мм
Глубина	501 мм
Масса	240 кг
Тип монтажной рейки	35х7.5; 35х15
Крепление	Монтажная рейка
Климатическое исполнение	У3
Время срабатывания в зоне перегрузки tr, c	1/2/3/4/8/12/16/20/24/30
Способ задания уставки расцепителя	По кратности (Km)
Кратности уставки расцепителя Кm, о.е	1
Способ задания уставки мгновенного расцепителя	По току (Ii)
Тип характеристики срабатывания расцепителя Tm	B
Нормативный документ	ГОСТ Р 50030.2
Количество модулей	0
Токи уставки мгновенного расцепителя Ii, о.е.	2;4;6;8;10;12;15;OFF
Максимальное сечение проводника, мм^2	Прочее
Токи уставки расцепителя Im, А	10In-20In
Номинальный продолжительный ток Iu	5000 А
Тип элемента управления	Кнопка нажимная
Тип подключения силовой электрической цепи	Болтовое соединение
Количество вспомогательных нормально замкнутых (НЗ) контактов	6
Количество вспомогательных нормально разомкнутых (НО) контактов	6
Тип изделия/компонента	Выключатель автоматический воздушный
Конструкция прибора	Выдвижное/выкатное устройство
Диапазон регулировки теплового расцепителя	2000...5000 А
Номинальное напряжение	400...400 В
С расцепителем минимального напряжения	false
Моторный привод опционально	false
Встроенная защита от замыканий на землю	false
Подходит для монтажа на DIN-рейку (Ω-типа)	false
Номинальная отключающая способность Icu при 400 В, 50 Гц	120 кА
Возможность установки индикатора отключения	false
Моторный привод встроенный	false
Вид подключения главной электрической цепи	Подключение сзади
Количество вспомогательных переключающих контактов	6
Страна производитель	Китай
ТНВЭД код	8536209008

Документы и сертификаты KEAZ

Характеристики киаз

ETIM Класс ID EC000228
Блокировка кнопок ВКЛ/ОТКЛ навесным замком нет
Вид подключения главной электрической цепи Подключение сзади
Вид присоединяемых проводников шина
Вид расцепителей электронный
Возможность самостоятельного подключения дополнительных устройст да
Возможность установки индикатора отключения false
Время срабатывания в зоне перегрузки tr, c 1/2/3/4/8/12/16/20/24/30
Время срабатывания мгновенного расцепителя ti 0.05 с
Время срабатывания расцепителя в зоне КЗ tm 0.1 с
Вспомогательные (свободные) контакты 6С (переключающие)
Встроенная защита от замыканий на землю false
Второй независимый расцепитель Нет
Высота 429 мм
Габариты изделия: Высота (мм) 429
Габариты изделия: Глубина (мм) 501
Габариты изделия: Ширина (мм) 815
Гарантийный срок (лет) 5
Глубина 501 мм
Диапазон регулировки теплового расцепителя 2000...5000 А
Замок внутренней установки нет
Защитные шторки да
Категория применения по селективности селективный
Катушка включения (В) 230V AC/220V DC
Климатическое исполнение У3
Климатическое исполнение и категория размещения У3
Количество вспомогательных замыкающих контактов 6
Количество вспомогательных нормально замкнутых (НЗ) контактов 6
Количество вспомогательных нормально разомкнутых (НО) контактов 6
Количество вспомогательных переключающих контактов 6
Количество вспомогательных размыкающих контактов 6
Количество полюсов 3
Конденсаторный источник питания нет
Конструкция прибора Выдвижное/выкатное устройство
Контакт готовности к включению нет
Коэффициент гарантированного несрабатывания, о.е. 1
Коэффициент гарантированного срабатывания, о.е. 1
Кратности уставки расцепителя Кm, о.е 1
Кратность тока для времени tr, о.е. 6
Крепление Монтажная рейка
Максимальное сечение проводника, мм^2 Прочее
Масса 240 кг
Механический счётчик циклов да
Моторный привод встроенный false
Моторный привод опционально false
Наличие дифференциального расцепителя false
Наличие минимального расцепителя нет
Наличие привода 220V AC/DC
Наличие теплового расцепителя false
Наличие электромагнитного расцепителя false
Наличие электронного расцепителя true
Независимый расцепитель (В) 230V АС/220V DC
Номинальная отключающая способность Icu при 400 В, 50 Гц 120 кА
Номинальная рабочая наибольшая отключающая способность Ics (% Ic 83
Номинальная рабочая наибольшая отключающая способность переменно 100
Номинальное импульсное напряжение Uimp (кВ) 12
Номинальное напряжение 400...400 В
Номинальное напряжение изоляции Ui (В) 1 000
Номинальное напряжение питания цепи управления Us (В) 230V AC/DC
Номинальное напряжение сети 380/220;660/380
Номинальное рабочее напряжение переменного тока Ue (В) 400
Номинальный кратковременно выдерживаемый ток Icw (А) 100 000
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА) 100
Номинальный продолжительный ток Iu 5000 А
Номинальный продолжительный ток Iu (А) 5 000
Номинальный ток In (А) 5 000
Нормативный документ ГОСТ Р 50030.2
Подходит для монтажа на DIN-рейку (Ω-типа) false
Предельная коммутационная способность переменного тока Icu (кА) 120
Предельная коммутационная способность переменного тока Icu при 4 120
Предельная коммутационная способность переменного тока Icu при 6 100
Предельная коммутационная способность при 660/380В Ics 120 кА
Присоединение внешних проводников заднее
Раздел 5000А\Выдвижной
Расцепитель минимального напряжения (В) Нет
Регулировка максимальных расцепителей тока да
Род тока AC
С расцепителем минимального напряжения false
Серия OptiMat A
Сигнализация положения выключателя в корзине нет
Способ задания уставки мгновенного расцепителя По току (Ii)
Способ задания уставки расцепителя По кратности (Km)
Способ установки выдвижной
Степень защиты (IP) IP20
Страна производитель Китай
Тип изделия Выключатель автоматический
Тип изделия/компонента Выключатель автоматический воздушный
Тип монтажной рейки 35х7.5; 35х15
Тип оборудования Выключатель автоматический
Тип подключения силовой электрической цепи Болтовое соединение
Тип приёмки ОТК
Тип расцепителя MR5.0
Тип характеристики срабатывания расцепителя Tm B
Тип элемента управления Кнопка нажимная
Типоразмер S5-Пятый габаритный размер
ТНВЭД код 8536209008
Токи уставки мгновенного расцепителя Ii, о.е. 2;4;6;8;10;12;15;OFF
Токи уставки расцепителя Im, А 10In-20In
Уставки по времени срабатывания расцепителя в зоне короткого зам 0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя в зоне короткого зам 0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном корот 0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном корот 0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при токе 6IR (с) 1;2;4;8;12;16;20;24;30
Уставки по току мгновенного срабатывания расцепителя Ii в кратно 2;3;4;6;8;10;12;15;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыка 1,5;2;2,5;3;4;5;6;8;10;OFF
Уставки по току срабатывания расцепителя при однофазном коротком 500;640;720;800;880;960;1040;1120;1200
Частота тока (Гц) 50/60
Ширина 815 мм
Электродинамическая стойкость при 380/220В Icm 220 кА
Электродинамическая стойкость при 660/380В Icm 187 кА

В наличии на складе: 19 шт.

склад Мск: 19 шт.

2223970.00р.

На складе
Код товара: 275020
Артикул: 275020

Отзывы (0)

География поставок и логистика

Благодаря развитой сети партнерских складов и продуманной логистике мы готовы доставить любые объемы электротехники точно в срок во все регионы Российской Федерации.

> 50

Городов доставки

Регулярные отгрузки в крупные города Центрального, Уральского, Сибирского и Дальневосточного ФО.

2-5 дней

Средний срок доставки

Оперативная комплектация заказа на складе и быстрый выезд транспорта на ваш объект.

100%

Оригинальное качество

Страхуем все грузы и перевозим кабельную продукцию строго в соответствии с правилами транспортировки.

Пришлите спецификацию для просчета стоимости

У вас есть готовый проект, перечень оборудования в Excel или PDF? Загрузите его сюда. Наши специалисты подготовят коммерческое предложение со скидками и аналогами в течение нескольких часов.

Подробнее...
