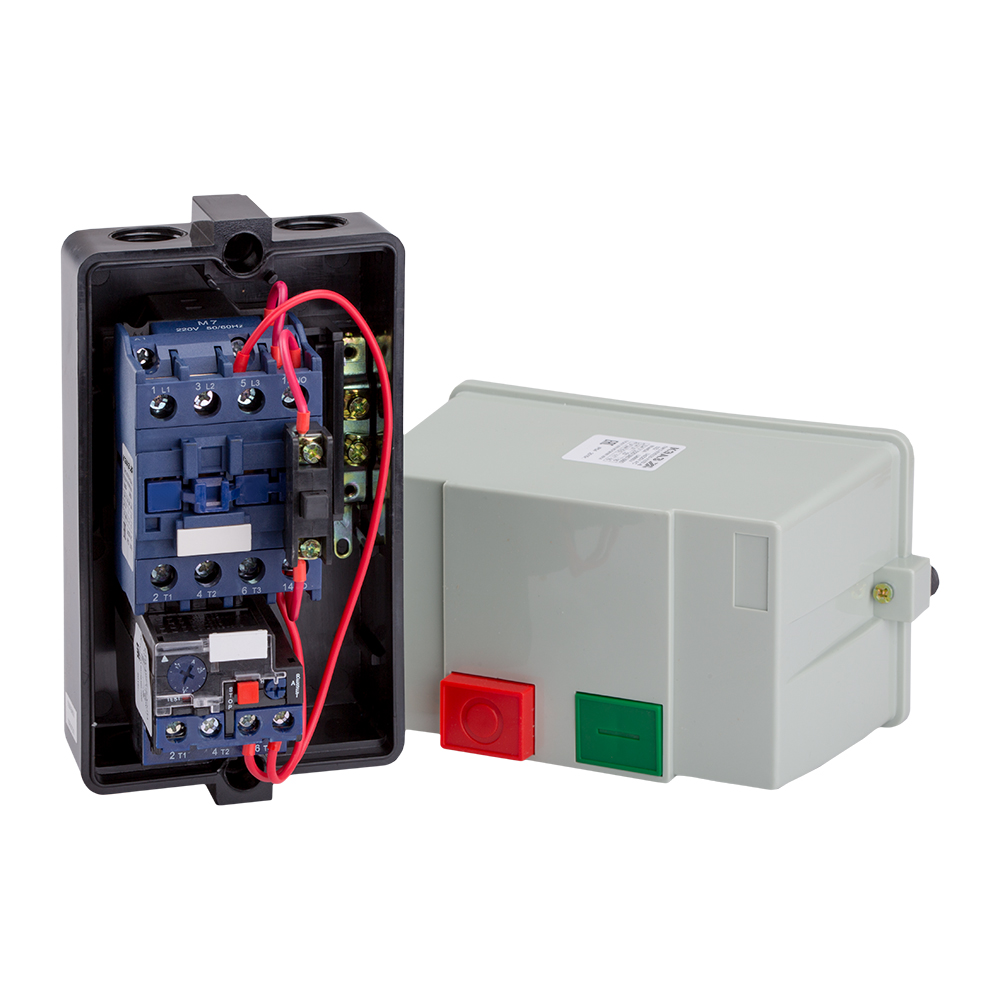

Пускатель ПМ12-025220 УХЛ3 В, 380В, (1з), РТТ-131, (17-25А) КЭАЗ

315256

Описание
Характеристики

Контактор с катушкой управления переменным током напряжением 380 В на номинальный ток 25 А.

Характеристики ETIM

Количество полюсов	3
Номинальный ток In (А)	25
Степень защиты (IP)	IP54
Способ крепления (монтажа)	винт
Стандарт российский (ГОСТ, ТУ)	ТУ3427-078-05758109-2014
Количество главных замыкающих контактов	3
Номинальное напряжение изоляции Ui (В)	660
Номинальное импульсное напряжение Uimp (кВ)	6
Диапазон регулировки теплового расцепителя (А)	17-25
Номинальный рабочий ток Ie (А) для AC3, V=380-400AC	23
Напряжение катушки управления (В)	380
Габариты изделия: Ширина (мм)	101
Габариты изделия: Высота (мм)	185
Габариты изделия: Глубина (мм)	142
Климатическое исполнение и категория размещения	УХЛ3
Род тока катушки управления	AC
Номинальный рабочий ток Ie (А) для AC3, V=660-690AC	18
Мощность двигателя Р (kW) для AC3, V=220AC	5,5
Мощность двигателя Р (kW) для AC3, V=380AC	11
Мощность двигателя Р (kW) для AC3, V=660AC	18,5
Количество вспомогательных замыкающих контактов	1
Тип подключения	Винтовое соединение
Исполнение контактора	закрытое
Тип оборудования	Пускатель
ETIM Класс ID	EC001037
Категория ETIM	Комбинированный пускатель электродвигателя
Гарантийный срок (лет)	2
Номинальное напряжение питания цепи управления Us AC 50 Гц	380...380 В
Тип подключения силовой электрической цепи	Винтовое соединение
Класс защиты	Класс 10 A
Количество вспомогательных нормально замкнутых (НЗ) контактов	0
Количество вспомогательных нормально разомкнутых (НО) контактов	1
Номинальное напряжение питания цепи управления Us AC 60 Гц	0...0 В
Номинальная коммутируемая мощность при AC-3, 400 В	11 кВт
Диапазон регулировки теплового расцепителя	17...25 А
Условный номинальный ток короткого замыкания Iq	3 кА
Номинальный рабочий ток Ie	25 А
Тип пускового устройства двигателя	Пускатель прямого пуска
Тип напряжения управления	AC
Степень защиты (NEMA)	12
Тип электрического соединения для цепей управления и вспомогательных цепей	Винтовое соединение
Класс координации согласно IEC 60947-4-3	Класс 1
Страна производитель	Россия
ТНВЭД код	8536508009

Документы и сертификаты KEAZ

Характеристики киаз

ETIM Класс ID EC001037
Габариты изделия: Высота (мм) 185
Габариты изделия: Глубина (мм) 142
Габариты изделия: Ширина (мм) 101
Гарантийный срок (лет) 2
Диапазон регулировки теплового расцепителя 17...25 А
Диапазон регулировки теплового расцепителя (А) 17-25
Исполнение контактора закрытое
Класс защиты Класс 10 A
Класс координации согласно IEC 60947-4-3 Класс 1
Климатическое исполнение и категория размещения УХЛ3
Количество вспомогательных замыкающих контактов 1
Количество вспомогательных нормально разомкнутых (НО) контактов 1
Количество главных замыкающих контактов 3
Количество полюсов 3
Мощность двигателя Р (kW) для AC3, V=220AC 5,5
Мощность двигателя Р (kW) для AC3, V=380AC 11
Мощность двигателя Р (kW) для AC3, V=660AC 18,5
Напряжение катушки управления (В) 380
Номинальная коммутируемая мощность при AC-3, 400 В 11 кВт
Номинальное импульсное напряжение Uimp (кВ) 6
Номинальное напряжение изоляции Ui (В) 660
Номинальное напряжение питания цепи управления Us AC 50 Гц 380...380 В
Номинальное напряжение питания цепи управления Us AC 60 Гц 0...0 В
Номинальный рабочий ток Ie 25 А
Номинальный рабочий ток Ie (А) для AC3, V=380-400AC 23
Номинальный рабочий ток Ie (А) для AC3, V=660-690AC 18
Номинальный ток In (А) 25
Род тока катушки управления AC
Способ крепления (монтажа) винт
Стандарт российский (ГОСТ, ТУ) ТУ3427-078-05758109-2014
Степень защиты (IP) IP54
Степень защиты (NEMA) 12
Страна производитель Россия
Тип напряжения управления AC
Тип оборудования Пускатель
Тип подключения Винтовое соединение
Тип подключения силовой электрической цепи Винтовое соединение
Тип пускового устройства двигателя Пускатель прямого пуска
Тип электрического соединения для цепей управления и вспомогател Винтовое соединение
ТНВЭД код 8536508009
Условный номинальный ток короткого замыкания Iq 3 кА

В наличии на складе: 2 шт.

склад Мск: 2 шт.

9190.00р.

На складе
Код товара: 315256
Артикул: 315256
