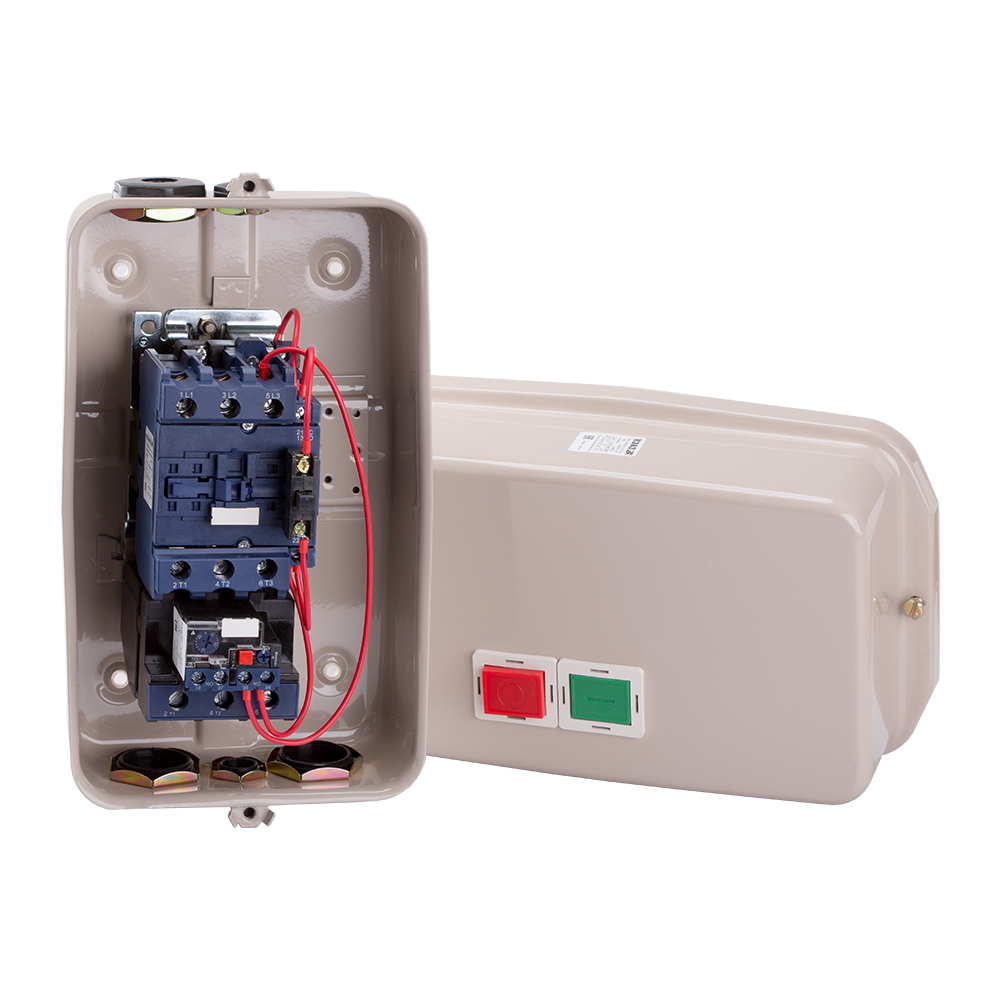

Пускатель ПМ12-063220 УХЛ3 В, 220В, (1з+1р), РТТ-231, (55-70А) КЭАЗ

315266

Описание
Характеристики

Контактор с катушкой управления переменным током напряжением 220 В на номинальный ток 63 А.

Характеристики ETIM

Количество полюсов	3
Номинальный ток In (А)	63
Степень защиты (IP)	IP54
Способ крепления (монтажа)	винт
Стандарт российский (ГОСТ, ТУ)	ТУ3427-078-05758109-2014
Количество главных замыкающих контактов	3
Номинальное напряжение изоляции Ui (В)	660
Номинальное импульсное напряжение Uimp (кВ)	6
Диапазон регулировки теплового расцепителя (А)	55-70
Номинальный рабочий ток Ie (А) для AC3, V=380-400AC	63
Напряжение катушки управления (В)	220
Габариты изделия: Ширина (мм)	178
Габариты изделия: Высота (мм)	315
Габариты изделия: Глубина (мм)	170
Климатическое исполнение и категория размещения	УХЛ3
Род тока катушки управления	AC
Номинальный рабочий ток Ie (А) для AC3, V=660-690AC	42
Мощность двигателя Р (kW) для AC3, V=220AC	18,5
Мощность двигателя Р (kW) для AC3, V=380AC	37
Мощность двигателя Р (kW) для AC3, V=660AC	55
Количество вспомогательных размыкающих контактов	1
Количество вспомогательных замыкающих контактов	1
Тип подключения	Винтовое соединение
Исполнение контактора	закрытое
Тип оборудования	Пускатель
ETIM Класс ID	EC001037
Категория ETIM	Комбинированный пускатель электродвигателя
Гарантийный срок (лет)	2
Номинальное напряжение питания цепи управления Us AC 50 Гц	220...220 В
Тип подключения силовой электрической цепи	Винтовое соединение
Класс защиты	Класс 10 A
Количество вспомогательных нормально замкнутых (НЗ) контактов	1
Количество вспомогательных нормально разомкнутых (НО) контактов	1
Номинальное напряжение питания цепи управления Us AC 60 Гц	0...0 В
Номинальная коммутируемая мощность при AC-3, 400 В	37 кВт
Диапазон регулировки теплового расцепителя	55...70 А
Условный номинальный ток короткого замыкания Iq	3 кА
Номинальный рабочий ток Ie	70 А
Тип пускового устройства двигателя	Пускатель прямого пуска
Тип напряжения управления	AC
Степень защиты (NEMA)	12
Тип электрического соединения для цепей управления и вспомогательных цепей	Винтовое соединение
Класс координации согласно IEC 60947-4-3	Класс 1
Страна производитель	Россия
ТНВЭД код	8536508009

Документы и сертификаты KEAZ

Характеристики киаз

ETIM Класс ID EC001037
Габариты изделия: Высота (мм) 315
Габариты изделия: Глубина (мм) 170
Габариты изделия: Ширина (мм) 178
Гарантийный срок (лет) 2
Диапазон регулировки теплового расцепителя 55...70 А
Диапазон регулировки теплового расцепителя (А) 55-70
Исполнение контактора закрытое
Класс защиты Класс 10 A
Класс координации согласно IEC 60947-4-3 Класс 1
Климатическое исполнение и категория размещения УХЛ3
Количество вспомогательных замыкающих контактов 1
Количество вспомогательных нормально замкнутых (НЗ) контактов 1
Количество вспомогательных нормально разомкнутых (НО) контактов 1
Количество вспомогательных размыкающих контактов 1
Количество главных замыкающих контактов 3
Количество полюсов 3
Мощность двигателя Р (kW) для AC3, V=220AC 18,5
Мощность двигателя Р (kW) для AC3, V=380AC 37
Мощность двигателя Р (kW) для AC3, V=660AC 55
Напряжение катушки управления (В) 220
Номинальная коммутируемая мощность при AC-3, 400 В 37 кВт
Номинальное импульсное напряжение Uimp (кВ) 6
Номинальное напряжение изоляции Ui (В) 660
Номинальное напряжение питания цепи управления Us AC 50 Гц 220...220 В
Номинальное напряжение питания цепи управления Us AC 60 Гц 0...0 В
Номинальный рабочий ток Ie 70 А
Номинальный рабочий ток Ie (А) для AC3, V=380-400AC 63
Номинальный рабочий ток Ie (А) для AC3, V=660-690AC 42
Номинальный ток In (А) 63
Род тока катушки управления AC
Способ крепления (монтажа) винт
Стандарт российский (ГОСТ, ТУ) ТУ3427-078-05758109-2014
Степень защиты (IP) IP54
Степень защиты (NEMA) 12
Страна производитель Россия
Тип напряжения управления AC
Тип оборудования Пускатель
Тип подключения Винтовое соединение
Тип подключения силовой электрической цепи Винтовое соединение
Тип пускового устройства двигателя Пускатель прямого пуска
Тип электрического соединения для цепей управления и вспомогател Винтовое соединение
ТНВЭД код 8536508009
Условный номинальный ток короткого замыкания Iq 3 кА
