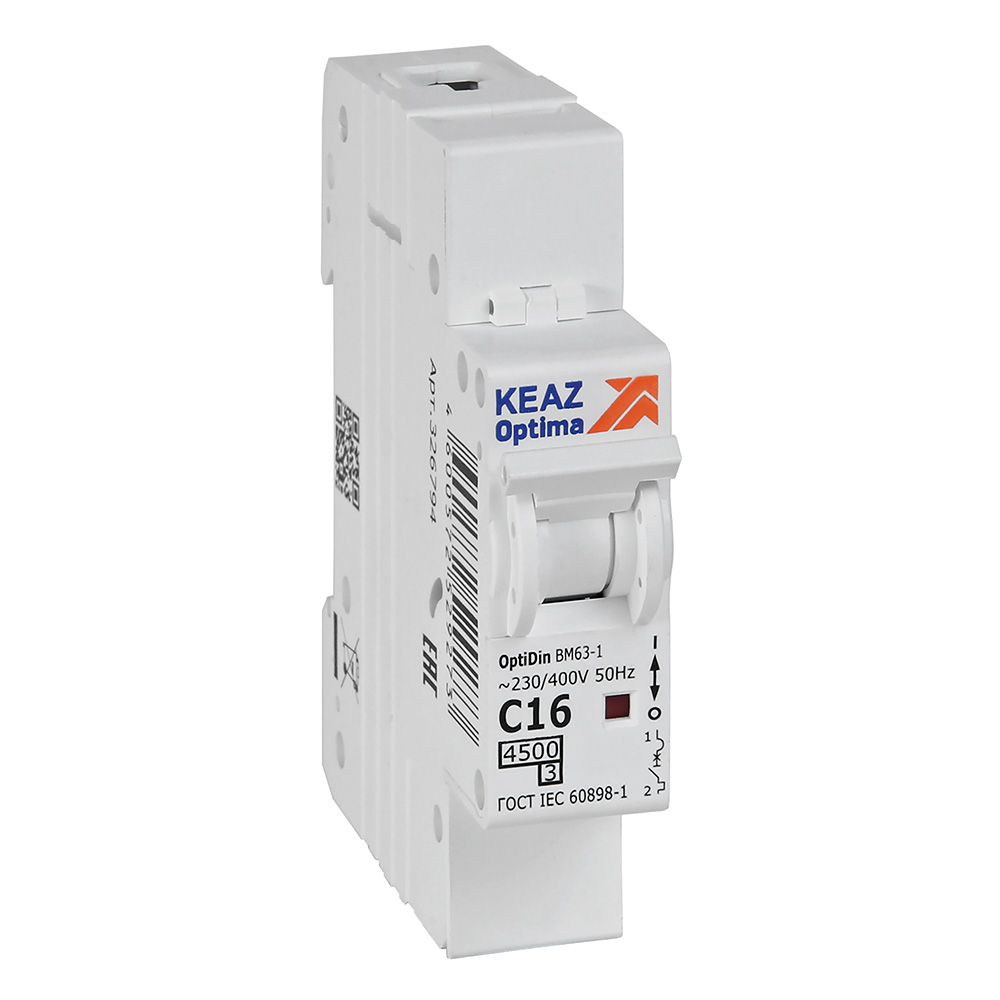

Выключатель автоматический модульный OptiDin BM63-1C16-4,5-УХЛ3

326794

Описание
Характеристики

Модульный автоматический 1 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 4,5 кА на номинальный ток 16 А.

Характеристики ETIM

Предельная коммутационная способность переменного тока Icu (кА)	4,5
Количество полюсов	1
Уставка расцепителей токов короткого замыкания	5In-10In
Номинальный ток In (А)	16
Вид расцепителей	тепловой и электромагнитный
Номинальное рабочее напряжение переменного тока Ue (В)	230
Возможность самостоятельного подключения дополнительных устройств	нет
Макс. сечение присоединяемых проводов (мм²)	25
Способ установки	стационарный с креплением на панели
Степень защиты (IP)	IP20
Способ крепления (монтажа)	DIN-рейка
Род тока	AC
Категория применения по селективности	неселективный
Диапазон рабочих температур (˚С)	от -70°С до +60°С
Дополнительное оборудование	Нет
Присоединение внешних проводников	переднее
Габарит	1 модуль
Потери мощности (Вт)	3,5
Частота тока (Гц)	50
Характеристика диапазона отключения	C
Стандарт российский (ГОСТ, ТУ)	ГОСТ IEC 60898-1, ТУ3421-040-05758109-2009
Габариты изделия: Ширина (мм)	17,8
Габариты изделия: Высота (мм)	85
Габариты изделия: Глубина (мм)	73,7
Климатическое исполнение и категория размещения	УХЛ3
Категория ETIM	Модульный автоматический выключатель (автомат)
Предельная коммутационная способность переменного тока Icu при 220АС (кА)	4,5
Наличие защиты от сверхтоков	да
Тип приёмки	ОТК
Селективная защита	нет
Ширина в количестве модулей	1
Отключающая способность по EN 60898 (кА)	4,5
Глубина монтажная (встраиваемая) (мм)	75
Степень загрязнения	2
Отключение нейтрали (N)	нет
Общее количество полюсов	1
Общее количество защищенных полюсов	1
Категория перенапряжения	4
Класс токоограничения	3
Тип оборудования	Выключатель автоматический модульный
Сегмент РЖД	нет
Включено в реестр промышленной продукции РФ	да
ETIM Класс ID	EC000042
Наличие расцепителя от дугового пробоя	false
Номинальный ток	16 А
Предельная коммутационная способность при 380/220В Ics	4.5 кА
Конструктивное исполнение	Стационарный
Модульный	true
Степень защиты	IP20
Гарантийный срок (лет)	5
Раздел	16А
Серия	OptiDin BM63 4,5кА
Номинальное напряжение сети	380/220
Наличие теплового расцепителя	true
Наличие электромагнитного расцепителя	true
Наличие электронного расцепителя	false
Наличие дифференциального расцепителя	false
Электродинамическая стойкость при 380/220В Icm	7.65 кА
Токи уставки расцепителя в зоне перегрузки Ir, А	16 кА
Кратность нижней границы, о.е.	5
Кратность верхней границы, о.е.	10
Коэффициент гарантированного несрабатывания, о.е.	1
Коэффициент гарантированного срабатывания, о.е.	1
Время срабатывания расцепителя в зоне КЗ tm	0.01 с
Активное сопротивление полюса R, мОм	0
Реактивное сопротивление полюса X, мОм	0
Высота	85 мм
Ширина	17.5 мм
Глубина	73.7 мм
Масса	0.128 кг
Тип монтажной рейки	35х7.5; 35х15
Крепление	Монтажная рейка
Климатическое исполнение	УХЛ3
Способ задания уставки расцепителя	По типу (A/B/C/D…)
Тип характеристики срабатывания расцепителя Tm	C
Нормативный документ	ГОСТ IEC 60898-1
Количество модулей	1
Максимальное сечение проводника, мм^2	Прочее
Токи уставки расцепителя Im, А	5In-10In
Номинальное напряжение	230 В
Характеристика срабатывания (кривая тока)	C
Возможна дополнительная комплектация	false
Номинальная отключающая способность по EN 60898	10 кА
Количество защищенных полюсов	1
Модульная ширина	1
Частота	50...50 Гц
Тип напряжения	AC
Глубина установочная	75 мм
Страна производитель	Россия
ТНВЭД код	8536209007
