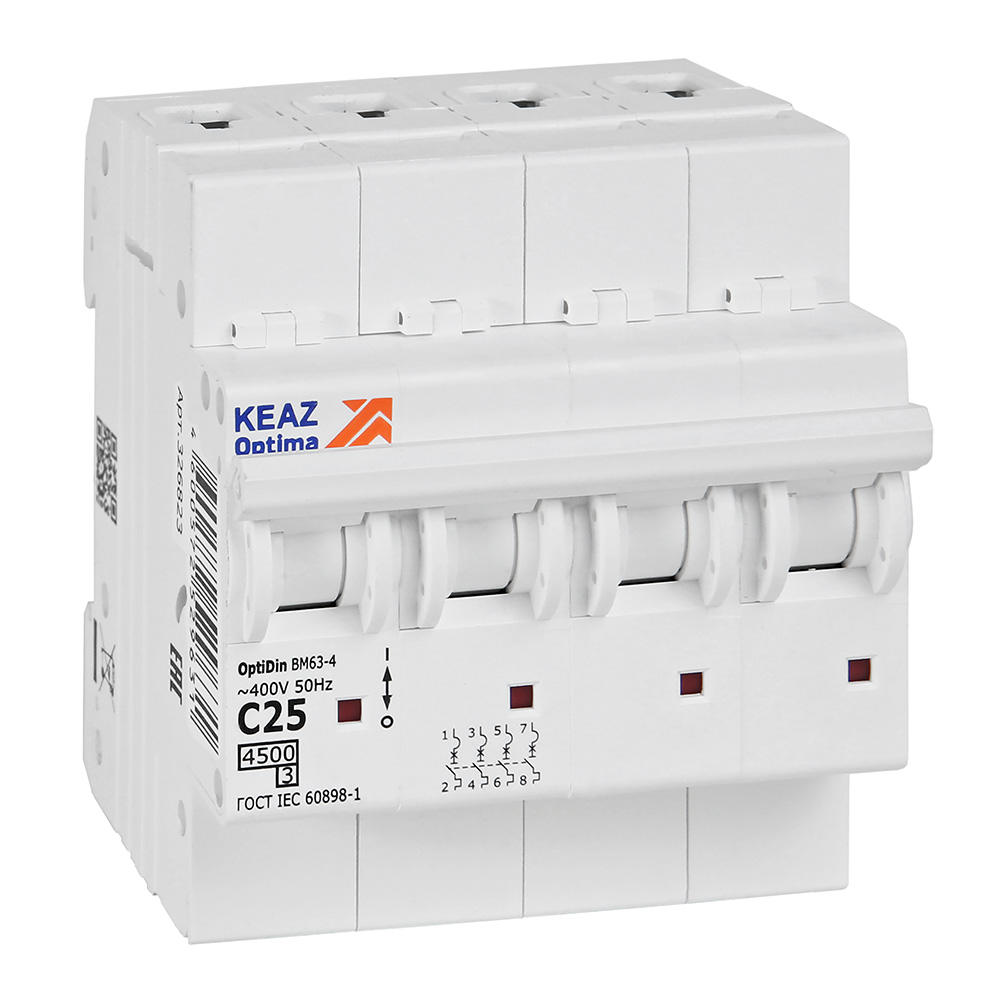

Выключатель автоматический модульный OptiDin BM63-4C25-4,5-УХЛ3

326823

Описание
Характеристики

Модульный автоматический 4 полюсный выключатель переменного тока с предельной коммутационной способностью при переменном токе 4,5 кА на номинальный ток 25 А.

Характеристики ETIM

Предельная коммутационная способность переменного тока Icu (кА)	4,5
Количество полюсов	4
Уставка расцепителей токов короткого замыкания	5In-10In
Номинальный ток In (А)	25
Вид расцепителей	тепловой и электромагнитный
Номинальное рабочее напряжение переменного тока Ue (В)	400
Возможность самостоятельного подключения дополнительных устройств	нет
Макс. сечение присоединяемых проводов (мм²)	25
Способ установки	стационарный с креплением на панели
Степень защиты (IP)	IP20
Способ крепления (монтажа)	DIN-рейка
Род тока	AC
Категория применения по селективности	неселективный
Диапазон рабочих температур (˚С)	от -70°С до +60°С
Дополнительное оборудование	Нет
Присоединение внешних проводников	переднее
Габарит	4 модуля
Потери мощности (Вт)	18
Частота тока (Гц)	50
Характеристика диапазона отключения	C
Стандарт российский (ГОСТ, ТУ)	ГОСТ IEC 60898-1, ТУ3421-040-05758109-2009
Габариты изделия: Ширина (мм)	71,2
Габариты изделия: Высота (мм)	85
Габариты изделия: Глубина (мм)	73,7
Климатическое исполнение и категория размещения	УХЛ3
Категория ETIM	Модульный автоматический выключатель (автомат)
Наличие защиты от сверхтоков	да
Тип приёмки	ОТК
Селективная защита	нет
Ширина в количестве модулей	4
Отключающая способность по EN 60898 (кА)	4,5
Глубина монтажная (встраиваемая) (мм)	75
Степень загрязнения	2
Отключение нейтрали (N)	да
Общее количество полюсов	4
Общее количество защищенных полюсов	4
Предельная коммутационная способность переменного тока Icu при 400АС (кА)	4,5
Категория перенапряжения	4
Класс токоограничения	3
Тип оборудования	Выключатель автоматический модульный
Сегмент РЖД	нет
Включено в реестр промышленной продукции РФ	да
ETIM Класс ID	EC000042
Наличие расцепителя от дугового пробоя	false
Номинальный ток	25 А
Предельная коммутационная способность при 380/220В Ics	4.5 кА
Конструктивное исполнение	Стационарный
Модульный	true
Степень защиты	IP20
Гарантийный срок (лет)	5
Раздел	25А
Серия	OptiDin BM63 4,5кА
Номинальное напряжение сети	380/220
Наличие теплового расцепителя	true
Наличие электромагнитного расцепителя	true
Наличие электронного расцепителя	false
Наличие дифференциального расцепителя	false
Электродинамическая стойкость при 380/220В Icm	7.65 кА
Токи уставки расцепителя в зоне перегрузки Ir, А	25 кА
Кратность нижней границы, о.е.	5
Кратность верхней границы, о.е.	10
Коэффициент гарантированного несрабатывания, о.е.	1
Коэффициент гарантированного срабатывания, о.е.	1
Время срабатывания расцепителя в зоне КЗ tm	0.01 с
Активное сопротивление полюса R, мОм	212.2
Реактивное сопротивление полюса X, мОм	5.8
Высота	85 мм
Ширина	71 мм
Глубина	73.7 мм
Масса	0.47 кг
Тип монтажной рейки	35х7.5; 35х15
Крепление	Монтажная рейка
Климатическое исполнение	УХЛ3
Способ задания уставки расцепителя	По типу (A/B/C/D…)
Тип характеристики срабатывания расцепителя Tm	C
Нормативный документ	ГОСТ IEC 60898-1
Количество модулей	4
Максимальное сечение проводника, мм^2	Прочее
Токи уставки расцепителя Im, А	5In-10In
Номинальное напряжение	400 В
Характеристика срабатывания (кривая тока)	C
Возможна дополнительная комплектация	false
Номинальная отключающая способность по EN 60898	10 кА
Количество защищенных полюсов	4
Модульная ширина	4
Частота	50...50 Гц
Тип напряжения	AC
Глубина установочная	75 мм
Страна производитель	Россия
ТНВЭД код	8536209007

Документы и сертификаты KEAZ

Характеристики киаз

ETIM Класс ID EC000042
Активное сопротивление полюса R, мОм 212.2
Вид расцепителей тепловой и электромагнитный
Включено в реестр промышленной продукции РФ да
Возможна дополнительная комплектация false
Возможность самостоятельного подключения дополнительных устройст нет
Время срабатывания расцепителя в зоне КЗ tm 0.01 с
Высота 85 мм
Габарит 4 модуля
Габариты изделия: Высота (мм) 85
Габариты изделия: Глубина (мм) 73,7
Габариты изделия: Ширина (мм) 71,2
Гарантийный срок (лет) 5
Глубина 73.7 мм
Глубина монтажная (встраиваемая) (мм) 75
Глубина установочная 75 мм
Диапазон рабочих температур (˚С) от -70°С до +60°С
Дополнительное оборудование Нет
Категория перенапряжения 4
Категория применения по селективности неселективный
Класс токоограничения 3
Климатическое исполнение УХЛ3
Климатическое исполнение и категория размещения УХЛ3
Количество защищенных полюсов 4
Количество модулей 4
Количество полюсов 4
Конструктивное исполнение Стационарный
Коэффициент гарантированного несрабатывания, о.е. 1
Коэффициент гарантированного срабатывания, о.е. 1
Кратность верхней границы, о.е. 10
Кратность нижней границы, о.е. 5
Крепление Монтажная рейка
Макс. сечение присоединяемых проводов (мм²) 25
Максимальное сечение проводника, мм^2 Прочее
Масса 0.47 кг
Модульная ширина 4
Модульный true
Наличие дифференциального расцепителя false
Наличие защиты от сверхтоков да
Наличие расцепителя от дугового пробоя false
Наличие теплового расцепителя true
Наличие электромагнитного расцепителя true
Наличие электронного расцепителя false
Номинальная отключающая способность по EN 60898 10 кА
Номинальное напряжение 400 В
Номинальное напряжение сети 380/220
Номинальное рабочее напряжение переменного тока Ue (В) 400
Номинальный ток 25 А
Номинальный ток In (А) 25
Нормативный документ ГОСТ IEC 60898-1
Общее количество защищенных полюсов 4
Общее количество полюсов 4
Отключающая способность по EN 60898 (кА) 4,5
Отключение нейтрали (N) да
Потери мощности (Вт) 18
Предельная коммутационная способность переменного тока Icu (кА) 4,5
Предельная коммутационная способность переменного тока Icu при 4 4,5
Предельная коммутационная способность при 380/220В Ics 4.5 кА
Присоединение внешних проводников переднее
Раздел 25А
Реактивное сопротивление полюса X, мОм 5.8
Род тока AC
Сегмент РЖД нет
Селективная защита нет
Серия OptiDin BM63 4,5кА
Способ задания уставки расцепителя По типу (A/B/C/D…)
Способ крепления (монтажа) DIN-рейка
Способ установки стационарный с креплением на панели
Стандарт российский (ГОСТ, ТУ) ГОСТ IEC 60898-1, ТУ3421-040-05758109-2009
Степень загрязнения 2
Степень защиты IP20
Степень защиты (IP) IP20
Страна производитель Россия
Тип монтажной рейки 35х7.5; 35х15
Тип напряжения AC
Тип оборудования Выключатель автоматический модульный
Тип приёмки ОТК
Тип характеристики срабатывания расцепителя Tm C
ТНВЭД код 8536209007
Токи уставки расцепителя Im, А 5In-10In
Уставка расцепителей токов короткого замыкания 5In-10In
Характеристика диапазона отключения C
Характеристика срабатывания (кривая тока) C
Частота 50...50 Гц
Частота тока (Гц) 50
Ширина 71 мм
Ширина в количестве модулей 4
Электродинамическая стойкость при 380/220В Icm 7.65 кА
