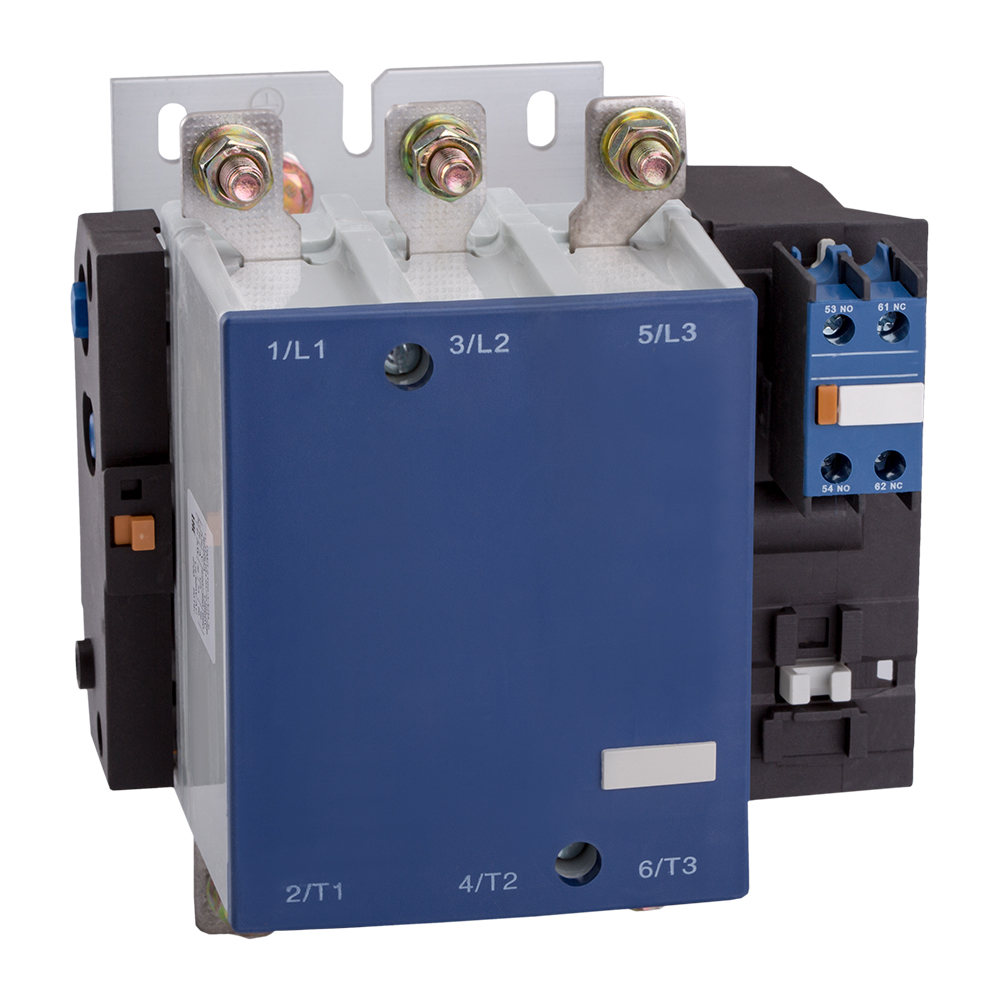

Контактор OptiStart E LC1E160M5-160A-1NO+1NC-220AC

330266

Описание
Характеристики

Контактор с катушкой управления переменным током напряжением 220 В на номинальный ток 160 А.

Характеристики ETIM

Количество полюсов	3
Номинальный ток In (А)	160
Степень защиты (IP)	IP00
Способ крепления (монтажа)	винт
Дополнительное оборудование	нет
Стандарт российский (ГОСТ, ТУ)	ГОСТ IEC 60947-4-1, ТУ 3420-091-05758109-2016
Количество главных замыкающих контактов	3
Номинальное напряжение изоляции Ui (В)	690
Номинальное импульсное напряжение Uimp (кВ)	6
Номинальный рабочий ток Ie (А) для AC3, V=380-400AC	160
Номинальный ток (А) для AC1 V=690AC	275
Напряжение катушки управления (В)	220
Габариты изделия: Ширина (мм)	171
Габариты изделия: Высота (мм)	174
Габариты изделия: Глубина (мм)	181
Климатическое исполнение и категория размещения	УХЛ4
Род тока катушки управления	AC
Категория ETIM	Магнитный пускатель/контактор перемен. тока (AC)
Условный тепловой ток на открытом воздухе Ith (A)	275
Номинальный рабочий ток Ie (А) для AC3, V=660-690AC	112
Мощность двигателя Р (kW) для AC3, V=220AC	45
Мощность двигателя Р (kW) для AC3, V=380AC	75
Мощность двигателя Р (kW) для AC3, V=660AC	100
Количество вспомогательных размыкающих контактов	1
Количество вспомогательных замыкающих контактов	1
Тип подключения	Винтовое соединение
Исполнение контактора	открытое
Тип приёмки	ОТК
Модульное исполнение	нет
Номинальный рабочий ток Ie (А) для AC1, V=400AC	275
Номинальный рабочий ток Ie (А) для AC4, V=400AC	64
Тип оборудования	Контактор
Мощность двигателя Р (kW) для AC3, V=230AC	45
Мощность двигателя Р (kW) для AC3, V=400AC	75
Мощность двигателя Р (kW) для AC3, V=690AC	100
ETIM Класс ID	EC000066
Гарантийный срок (лет)	2
Номинальное напряжение питания цепи управления Us постоянного тока DC	0...0 В
Номинальное напряжение питания цепи управления Us AC 50 Гц	220...220 В
Тип подключения силовой электрической цепи	Винтовое соединение
Количество вспомогательных нормально замкнутых (НЗ) контактов	1
Количество вспомогательных нормально разомкнутых (НО) контактов	1
Тип изделия/компонента	Контактор
Номинальное напряжение питания цепи управления Us AC 60 Гц	0...0 В
Номинальный рабочий ток Ie при AC-1, 400 В	275 А
Номинальный рабочий ток Ie при AC-3, 400 В	160 А
Количество нормально замкнутых (НЗ) силовых контактов	0
Количество нормально разомкнутых (НО) силовых контактов	3
Номинальная коммутируемая мощность при AC-3, 400 В	75 кВт
Номинальный рабочий ток Ie при AC-4, 400 В	64 А
Тип напряжения управления	AC
Страна производитель	Россия
ТНВЭД код	8536508008
Напряжение катушки управления	220

Документы и сертификаты KEAZ

Характеристики киаз

ETIM Класс ID EC000066
Габариты изделия: Высота (мм) 174
Габариты изделия: Глубина (мм) 181
Габариты изделия: Ширина (мм) 171
Гарантийный срок (лет) 2
Дополнительное оборудование нет
Исполнение контактора открытое
Климатическое исполнение и категория размещения УХЛ4
Количество вспомогательных замыкающих контактов 1
Количество вспомогательных нормально замкнутых (НЗ) контактов 1
Количество вспомогательных нормально разомкнутых (НО) контактов 1
Количество вспомогательных размыкающих контактов 1
Количество главных замыкающих контактов 3
Количество нормально разомкнутых (НО) силовых контактов 3
Количество полюсов 3
Модульное исполнение нет
Мощность двигателя Р (kW) для AC3, V=220AC 45
Мощность двигателя Р (kW) для AC3, V=230AC 45
Мощность двигателя Р (kW) для AC3, V=380AC 75
Мощность двигателя Р (kW) для AC3, V=400AC 75
Мощность двигателя Р (kW) для AC3, V=660AC 100
Мощность двигателя Р (kW) для AC3, V=690AC 100
Напряжение катушки управления 220
Напряжение катушки управления (В) 220
Номинальная коммутируемая мощность при AC-3, 400 В 75 кВт
Номинальное импульсное напряжение Uimp (кВ) 6
Номинальное напряжение изоляции Ui (В) 690
Номинальное напряжение питания цепи управления Us AC 50 Гц 220...220 В
Номинальное напряжение питания цепи управления Us AC 60 Гц 0...0 В
Номинальное напряжение питания цепи управления Us постоянного то 0...0 В
Номинальный рабочий ток Ie (А) для AC1, V=400AC 275
Номинальный рабочий ток Ie (А) для AC3, V=380-400AC 160
Номинальный рабочий ток Ie (А) для AC3, V=660-690AC 112
Номинальный рабочий ток Ie (А) для AC4, V=400AC 64
Номинальный рабочий ток Ie при AC-1, 400 В 275 А
Номинальный рабочий ток Ie при AC-3, 400 В 160 А
Номинальный рабочий ток Ie при AC-4, 400 В 64 А
Номинальный ток (А) для AC1 V=690AC 275
Номинальный ток In (А) 160
Род тока катушки управления AC
Способ крепления (монтажа) винт
Стандарт российский (ГОСТ, ТУ) ГОСТ IEC 60947-4-1, ТУ 3420-091-05758109-2016
Степень защиты (IP) IP00
Страна производитель Россия
Тип изделия/компонента Контактор
Тип напряжения управления AC
Тип оборудования Контактор
Тип подключения Винтовое соединение
Тип подключения силовой электрической цепи Винтовое соединение
Тип приёмки ОТК
ТНВЭД код 8536508008
Условный тепловой ток на открытом воздухе Ith (A) 275

В наличии на складе: 64 шт.

склад Мск: 64 шт.

45710.00р.

На складе
Код товара: 330266
Артикул: 330266
