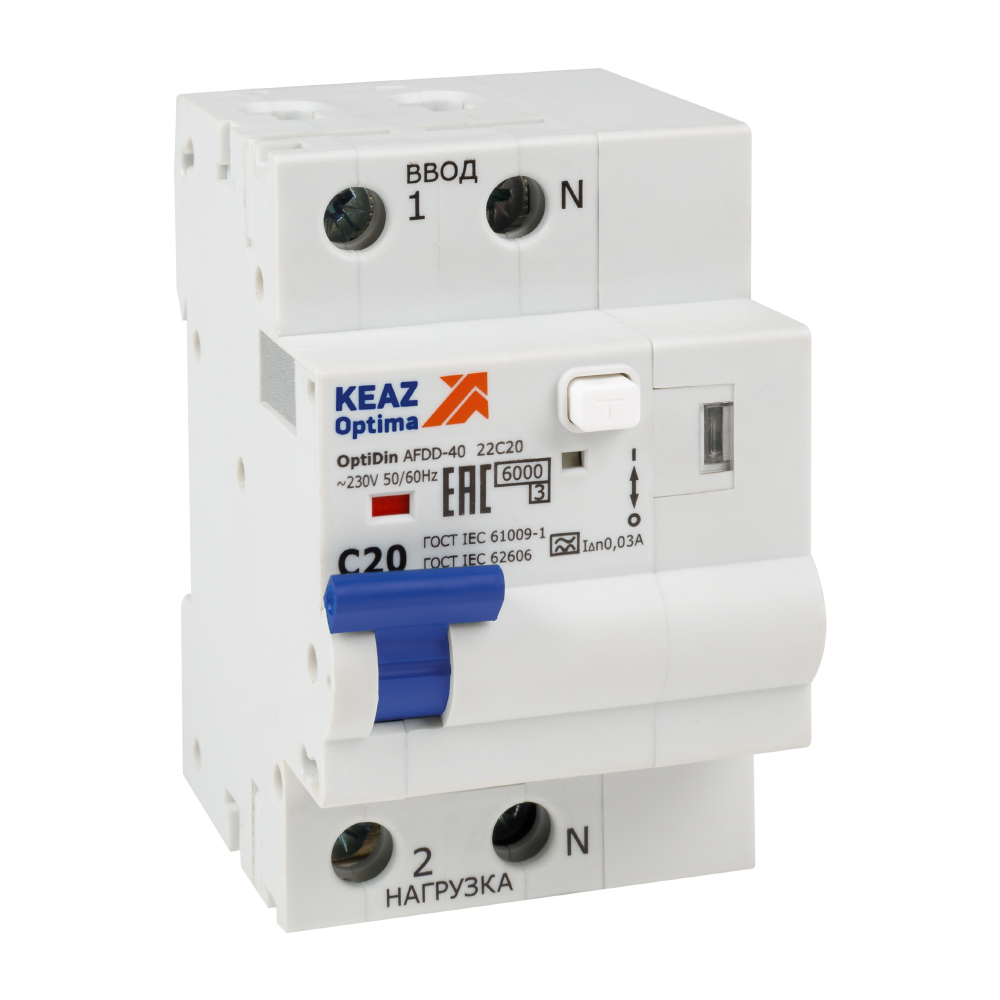

Устройство защиты от дугового пробоя с АВДТ и защ. от пов. напряж. OptiDin AFDD-40-22C20-A-У3 (2P, C20, 30mA, Uоткл 275В)

Характеристики киаз

• ETIM Класс ID EC002695
• Активное сопротивление полюса R, мОм 1.8
• Вид расцепителей тепловой и электромагнитный
• Возможность самостоятельного подключения дополнительных устройст нет
• Время срабатывания расцепителя в зоне КЗ tm 0.04 с
• Высота 83 мм
• Габарит 3 модуля
• Габариты изделия: Высота (мм) 87
• Габариты изделия: Глубина (мм) 70,5
• Габариты изделия: Ширина (мм) 52,8
• Гарантийный срок (лет) 5
• Глубина 76.5 мм
• Глубина монтажная (встраиваемая) (мм) 76
• Глубина установочная 76 мм
• Диапазон рабочих температур (˚С) от -5°С до +40°С
• Дополнительное оборудование Нет
• Дополнительное оборудование контроля напряжения AC
• Дополнительное оборудование, входящее в поставку Прочее
• Категория перенапряжения 3
• Категория применения по селективности неселективный
• Класс токоограничения 3
• Климатическое исполнение У3
• Климатическое исполнение и категория размещения У3
• Количество модулей 3
• Количество полюсов 2
• Конструктивное исполнение Стационарный кА
• Кратность верхней границы, о.е. 10
• Кратность нижней границы, о.е. 5
• Крепление Монтажная рейка
• Макс. сечение присоединяемых проводов (мм²) 16
• Максимальное сечение проводника, мм^2 Прочее
• Масса 0.27 кг
• Модульная ширина 3
• Модульный true кА
• Наличие дифференциального расцепителя true
• Наличие защиты от сверхтоков да
• Наличие расцепителя от дугового пробоя true
• Наличие теплового расцепителя true
• Наличие электромагнитного расцепителя true
• Наличие электронного расцепителя false
• Номинальная отключающая способность по IEC 60947-2 6 кА
• Номинальная отключающая способность при коротком замыкании согла 6000
• Номинальное напряжение 230 В
• Номинальное напряжение сети 380/220
• Номинальное рабочее напряжение переменного тока Ue (В) 230
• Номинальный отключающий дифференциальный ток (мА) 30
• Номинальный ток 20 А
• Номинальный ток In (А) 20
• Номинальный ток утечки 0.03 А
• Нормативный документ ГОСТ IEC 62606-2016
• Общее количество защищенных полюсов 1
• Общее количество полюсов 2
• Отключающая способность по EN 60898 (кА) 6
• Отключение нейтрали (N) да
• Предельная коммутационная способность переменного тока Icu (кА) 6
• Предельная коммутационная способность переменного тока Icu при 2 6
• Предельная коммутационная способность при 380/220В Ics 6 кА
• Присоединение внешних проводников переднее
• Род тока AC
• Сегмент РЖД нет
• Селективная защита нет
• Способ задания уставки расцепителя По типу (A/B/C/D…)
• Способ крепления (монтажа) DIN-рейка
• Способ установки стационарный с креплением на панели
• Стандарт российский (ГОСТ, ТУ) ГОСТ IEC 62606, ГОСТ IEC 61009-1
• Степень загрязнения 3
• Степень защиты IP20
• Степень защиты (IP) IP20
• Страна производитель Китай
• Тип защитной характеристики по дифферециальному току А
• Тип монтажной рейки 35х7.5; 35х15
• Тип оборудования Устройство защиты от дугового пробоя
• Тип приёмки ОТК
• Тип тока утечки A
• Тип характеристики срабатывания расцепителя Tm C
• ТНВЭД код 8536302000
• Токи уставок I∆, мА 30
• Уставка расцепителей токов короткого замыкания 5In-10In
• Характеристика диапазона отключения C
• Характеристика срабатывания (кривая тока) C
• Частота 50 Гц
• Частота тока (Гц) 50
• Ширина 52.8 мм
• Ширина в количестве модулей 3
• Электродинамическая стойкость при 380/220В Icm 10.2 кА
