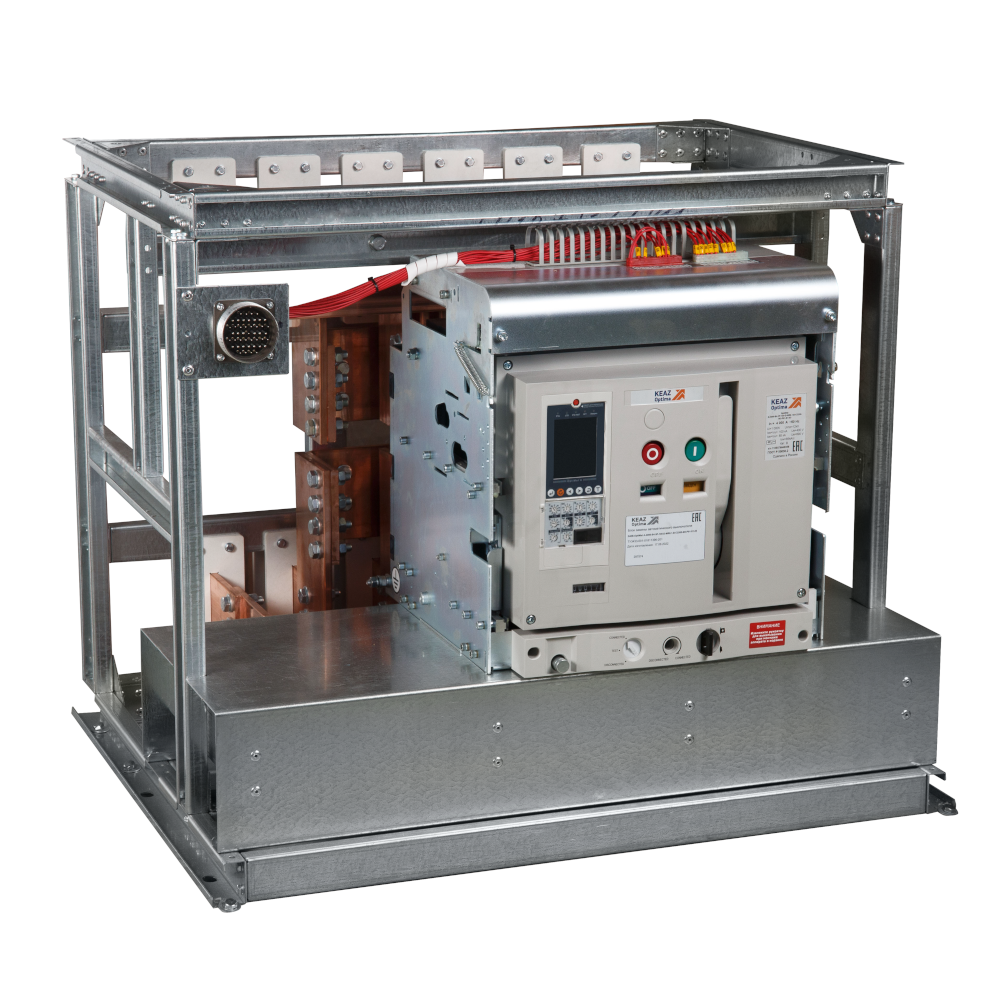

Блок замены автоматического выключателя-Э40В-OptiMat A-4000-S4-3P-100-D-MR7.0-BH-C2200-M2-P01-S1-03

Характеристики киаз

• ETIM Класс ID EC000228
• Вид подключения главной электрической цепи Подключение сзади
• Возможность установки индикатора отключения false
• Время срабатывания в зоне перегрузки tr, c 0,5/1/2/3/4/8/12/16/20/24/30
• Время срабатывания мгновенного расцепителя ti 0.05 с
• Время срабатывания расцепителя в зоне КЗ tm 0.05 с
• Встроенная защита от замыканий на землю false
• Высота 580 мм
• Гарантийный срок (лет) 5
• Глубина 750 мм
• Диапазон регулировки теплового расцепителя 1600...4000 А
• Климатическое исполнение У3
• Климатическое исполнение и категория размещения У3
• Количество вспомогательных нормально замкнутых (НЗ) контактов 6
• Количество вспомогательных нормально разомкнутых (НО) контактов 6
• Количество вспомогательных переключающих контактов 6
• Количество полюсов 3
• Конструкция прибора Выдвижное/выкатное устройство
• Коэффициент гарантированного несрабатывания, о.е. 1
• Коэффициент гарантированного срабатывания, о.е. 1
• Кратности уставки расцепителя Кm, о.е 1
• Кратность тока для времени tr, о.е. 6
• Крепление Монтажная рейка
• Максимальное сечение проводника, мм^2 Прочее
• Масса 48 кг
• Моторный привод встроенный true
• Моторный привод опционально true
• Наличие дифференциального расцепителя false
• Наличие привода 220V AC/DC
• Наличие теплового расцепителя false
• Наличие электромагнитного расцепителя false
• Наличие электронного расцепителя true
• Номинальная отключающая способность Icu при 400 В, 50 Гц 100 кА
• Номинальное напряжение 690...690 В
• Номинальное напряжение сети 380/220;660/380
• Номинальный продолжительный ток Iu 4000 А
• Номинальный продолжительный ток Iu (А) 4 000
• Номинальный ток In (А) 4 000
• Нормативный документ ГОСТ Р 50030.2
• Подходит для монтажа на DIN-рейку (Ω-типа) false
• Предельная коммутационная способность при 660/380В Ics 100 кА
• Раздел 4000А\Выдвижной
• Ретрофит для замены выключателей 1,Э40В
• С расцепителем минимального напряжения false
• Серия OptiMat A
• Способ задания уставки мгновенного расцепителя По току (Ii)
• Способ задания уставки расцепителя По кратности (Km)
• Способ установки выдвижной
• Степень защиты (IP) IP00
• Страна производитель Россия
• Тип изделия Выключатель автоматический
• Тип изделия/компонента Блок замены автоматического выключателя
• Тип монтажной рейки 35х7.5; 35х15
• Тип оборудования Выключатель автоматический
• Тип подключения силовой электрической цепи Болтовое соединение
• Тип расцепителя MR7.0
• Тип характеристики срабатывания расцепителя Tm B
• Тип элемента управления Кнопка нажимная
• ТНВЭД код 8537109800
• Токи уставки мгновенного расцепителя Ii, о.е. 2;4;6;8;10;12;15;OFF
• Токи уставки расцепителя Im, А 10In-20In
• Ширина 780 мм
• Электродинамическая стойкость при 380/220В Icm 220 кА
• Электродинамическая стойкость при 660/380В Icm 187 кА
