ОформитьБлок распределительный, винтовой зажим, 3x16 кв.мм, 4х6 кв.мм
POD-80

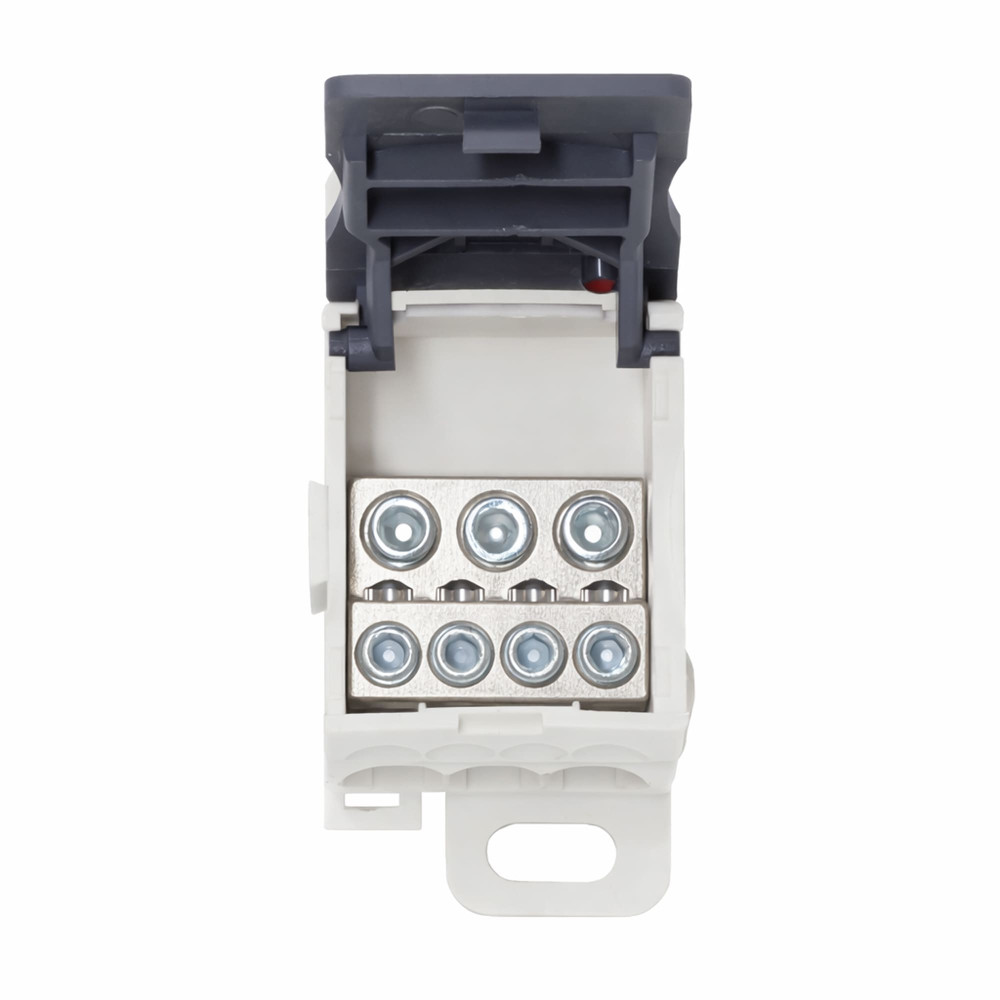

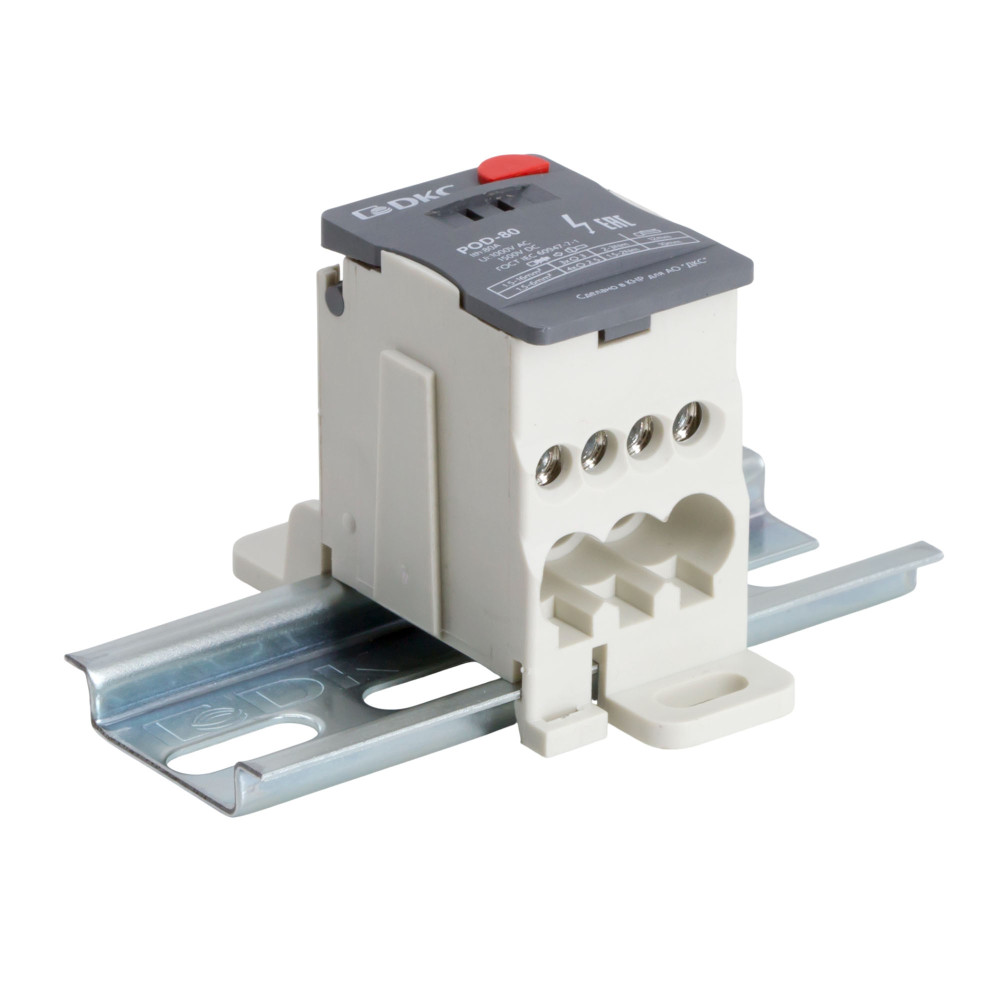

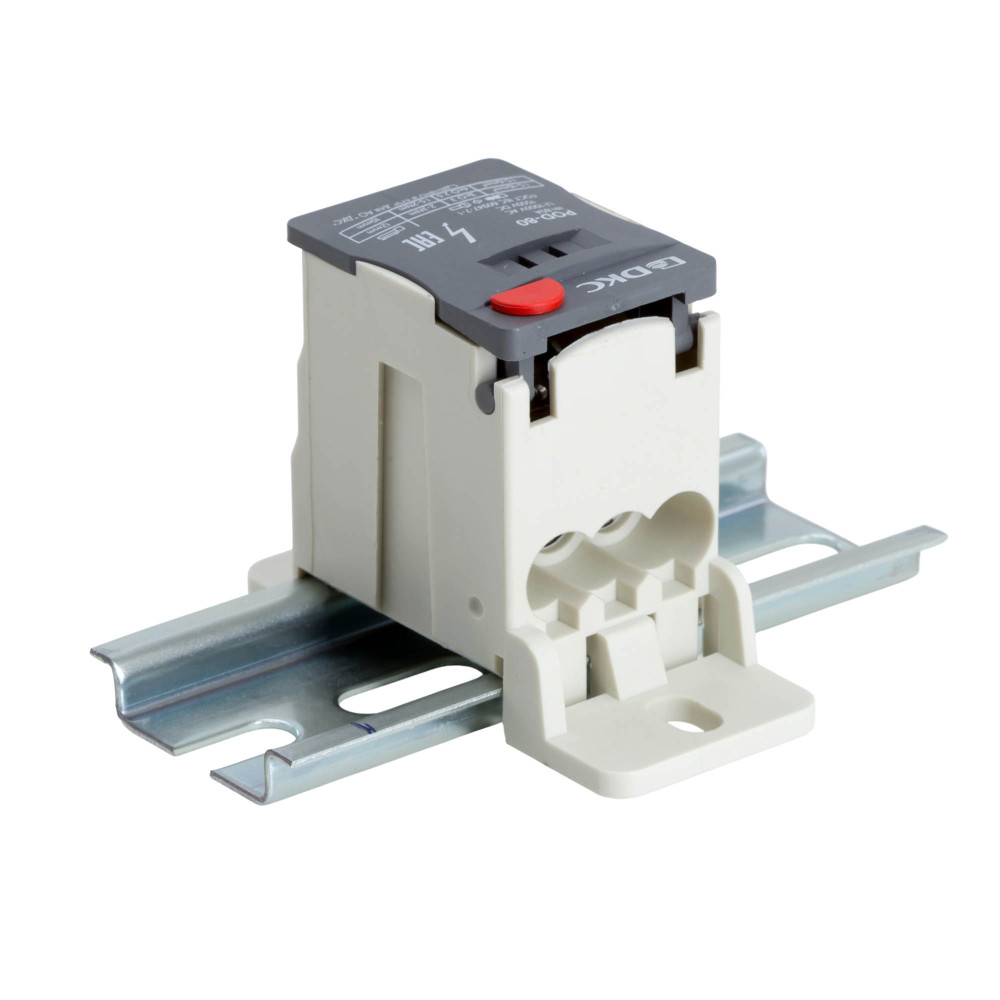

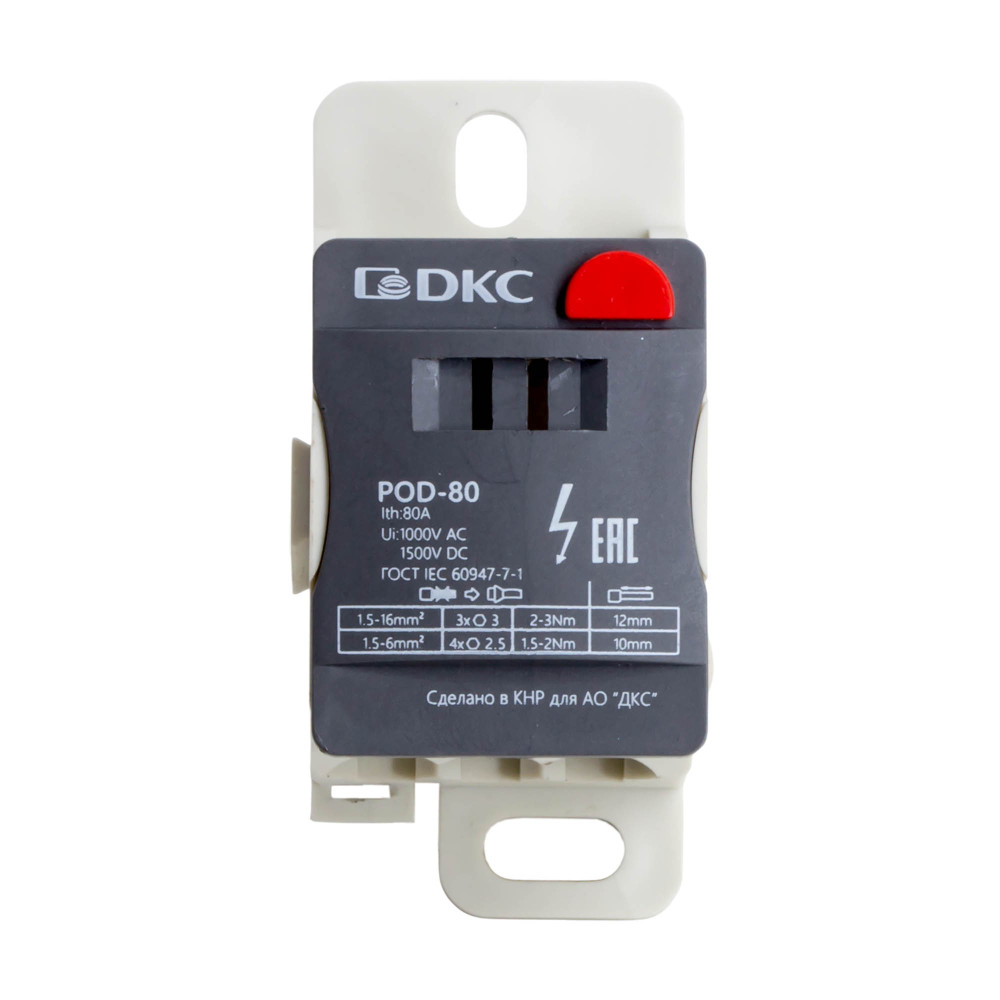

Распределительный блок POD-80 с винтовым зажимом служит для соединения и распределения многожильных или обжатых наконечником гибких проводников в электрических щитах.Установка на DIN-рейку высотой 35 мм или монтажную плату. Боковой штифт обеспечивает стыковку блоков между собой. На крышке распределительного блока нанесена ключевая информация, а также есть паз для маркировки NUTB5. В комплект входит цветная пластиковая маркировка (синий, зеленый, красный, желтый) и самоклеящаяся (L1, L2, L3, N, заземление, круг). Корпус выполнен из полиамида с классом горючести V0 UL-94. Степень защиты – IP20. Цвет – серый, 3 ввода с сечением 1,5-16 мм2, 7 точек подключения (выводов) с номинальным сечением проводников 1,5-6 мм2. Габариты (В×Ш×Г) – 48,5×30,5×65,5 мм.
Документация и файлы
Декларация о соответствии
Типовое одобрение
Отказное письмо
3D-модели (STEP)
Характеристики ДКС
- Высота (на мин. возможной высоте установки), мм 48.5
- Длина снятия изоляции ввода 12 мм
- Длина снятия изоляции вывод 1 12 мм
- Длина снятия изоляции вывод 2 11 мм
- Длина, мм 66
- Класс воспламеняемости изоляц. материала согл. UL94 V0
- Количество зажимов на 1 уровень 7
- Количество полюсов 7
- Количество точек подключения 7
- Количество уровней 1
- Количество ярусов 1
- Максимальный ток 80 A
- Материал изоляции корпуса Термопласт
- Материал корпуса PA
- Момент затяжки ввода 2−3 Н∙м
- Момент затяжки вывода 1 2−3 Н∙м
- Момент затяжки вывода 2 1.5−2 Н∙м
- Номин. напряжение, В 1000
- Номин. ток In, А 80
- Номинальное сечение ввода 16 мм2
- Номинальное сечение вывода 1 16 мм2
- Номинальное сечение вывода 2 6 мм2
- Номинальный кратковременный выдерживаемый ток 3 кА
- Пиковый выдерживаемый ток 22 кА
- Позиция соединения Сбоку
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, 1.5...16
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, 1.5...16
- Поперечн. сечение подключ. тонкопроволочного провода без наконеч 1.5...16
- Поперечн. сечение подключ. тонкопроволочного провода с наконечни 1.5...16
- Поперечное сечение жилы, мм² 16
- Проверено на взрывобезопасность по версии Ex e Нет
- Рабочая температура, °C -40...105
- Размер отвертки ввода S3
- Размер отвертки вывод 1 S4
- С защитой от прикосновения Да
- Соединенные внутри уровни (между собой) Нет
- Способ монтажа DIN-рейка (с -профилем) 35 мм
- Степень загрязненности 3
- Тип зажима Винт
- Тип продукции Клемма
- Тип электрич. соединения 1 Винтовое соединение
- Тип электрич. соединения 2 Винтовое соединение
- Требуется торцевая пластина Нет
- Функция клеммы Распределительная
- Цвет Серый
- Ширина 30,5 мм
- Ширина/размер ячейки, мм 30
В наличии на складе: 225 шт.
склад Мск: 225 шт.
460.00р.
- На складе
- Код товара: POD-80
- Артикул: POD-80
Отзывы (0)
Аналоги
На складе Блок распределительный, винтовой зажим, 1x185 кв.мм, 2x35 кв.мм, 5x16 кв.мм, 4х10 кв.мм
Цена
2660.00р.

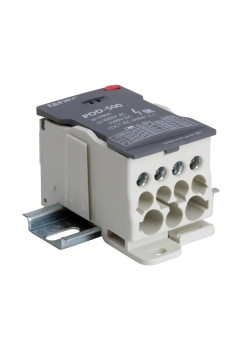

На складе Блок распределительный, винтовой зажим, плоский 24x8 мм, 2x35 кв.мм, 5x16 кв.мм, 4х10 кв.мм
Цена
3030.00р.

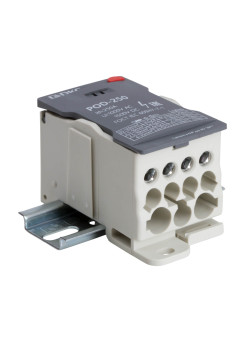

На складе Блок распределительный, винтовой зажим, 1x120 кв.мм, 2x35 кв.мм, 5x16 кв.мм, 4х10 кв.мм
