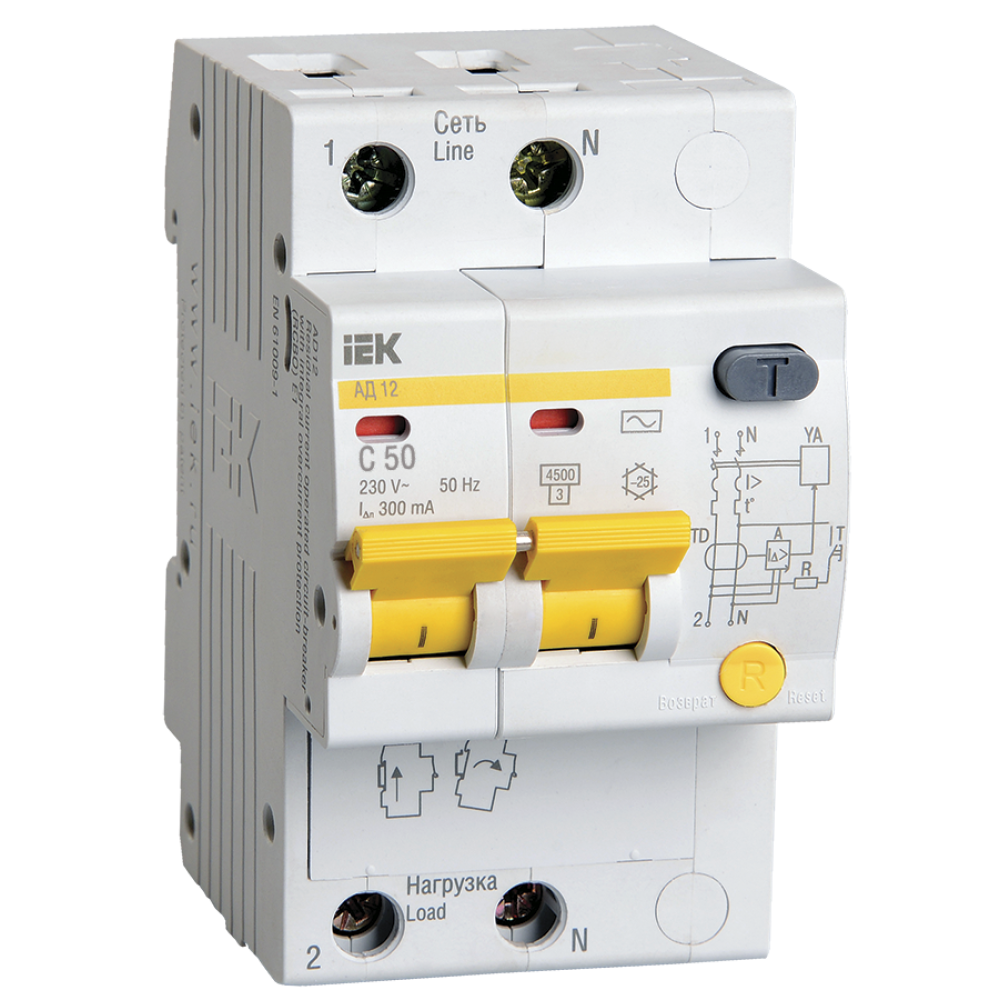

ОформитьKARAT Дифференциальный автомат АД12 2P 50А 300мА тип AC IEK
Преимущества
- Возможность одновременного двойного присоединения шиной или гибким проводником.
- Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков.
- Защита от сверхтоков в каждом полюсе.
- Предельная отключающая способность 4,5 кА.
Особенности конструкции
Усовершенствованная дугогасительная система: патент № RU 139886.
Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.
Светодиодная индикация наличия напряжения на клеммах "Нагрузка" и встроенная защита от длительных (265 В; 0,5 с) перенапряжений сети (АД12М).
Удобный монтаж/демонтаж без использования инструментов.
Компактная энергоэффективная конструкция: за счет использования дифференциального блока меньших габаритов экономится место в щитовом оборудовании.
Увеличенная прочность в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.
Наличие индикатора положения контактов.
Индикатор срабатывания по дифференциальному току - кнопка "Возврат". Для АД12/14 характеристика "АС", для АД12М – характеристика "А".
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Новая конструкция АД12/12М/14 позволяет присоединять дополнительные устройства КС47, КСВ47 безвинтовым способом.
Документация и сертификаты
Сертификаты
Паспорта и РЭ
Отзывы
- ООО "ЭлектроСвязь"
- ООО "Инжиниринговая компания "ЭРА-21"
- ООО "ЛАВР"
- ООО "ГРЩ ЭНЕРГО"
- ООО "КУБАНЬТЕХИНЖИНИРИНГ"
- ООО "Глобал Строй Мск"
- ООО "Камелот-А"
- ООО "ИТРКС"
- ООО "Водоворот"
- ООО "Энергогарант"
Информационные материалы
Дополнительные изображения
- Таблицы селективности 01
- Таблицы селективности 02 с 01
- Изображение
- Инструкция по использованию таблиц селективности
- Изображение
Модели для проектировщиков
Характеристики ИЕК
- class Автоматический выключатель дифференциального тока
- Гарантийный срок, Лет 7
- Количество защищенных полюсов 2
- Количество полюсов 2
- Макс сечение входящего кабеля 35
- Монтажная глубина - ниши 72,1
- Наличие дифференциального расцепителя Да
- Наличие теплового расцепителя Да
- Наличие электромагнитного расцепителя Да
- Наличие электронного расцепителя Нет
- Номин импульсное выдерживаемое напряжение 4
- Номин раб напряжение 230
- Номин ток 50
- Номин ток утечки 0,3
- Номинальная диф наибольшая вкл и откл способность 4500
- Общ количество полюсов 2
- Отключающая способность 4.5
- Отключающая способность по EN 60898 4,5
- Отключающая способность по IEC 60947-2 4,5
- Отключение нейтрали Да
- Срок службы, Лет не менее 15
- Степень защиты - IP IP20
- Тип монтажа на DIN-рейку
- Тип напряжения Переменный (AC)
- Тип подключения Винтовое соединение
- Тип расцепителя Тепловой, электромагнитный
- Тип тока утечки Переменный (AC)
- Характеристика срабатывания - кривая тока C
- Частота 50 Гц
- Ширина по количеству модульных расстояний 3
- Ожидается поступление
- Код товара: MAD10-2-050-C-300
- Артикул: 3615
