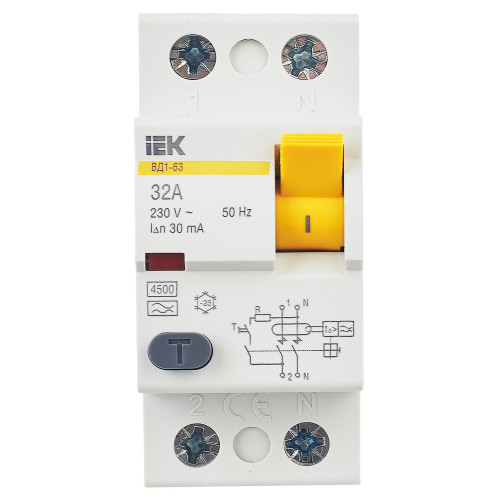

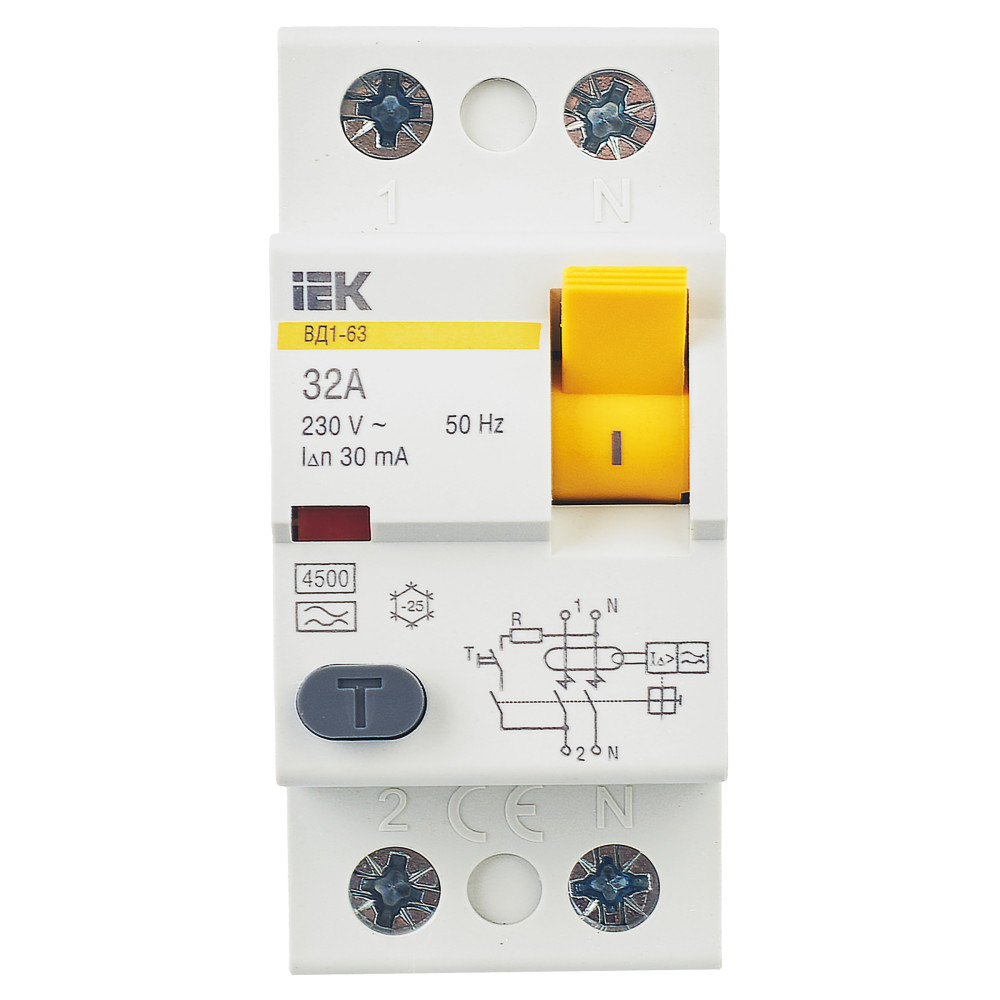

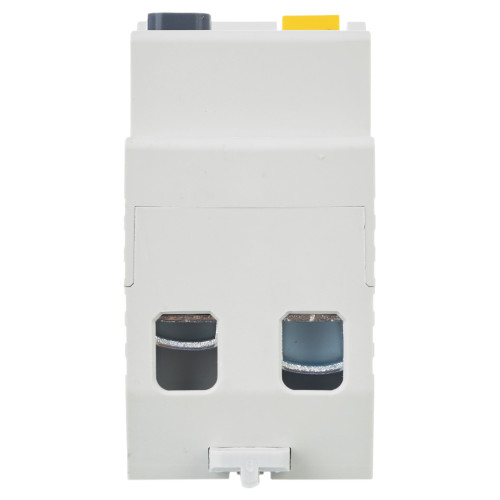

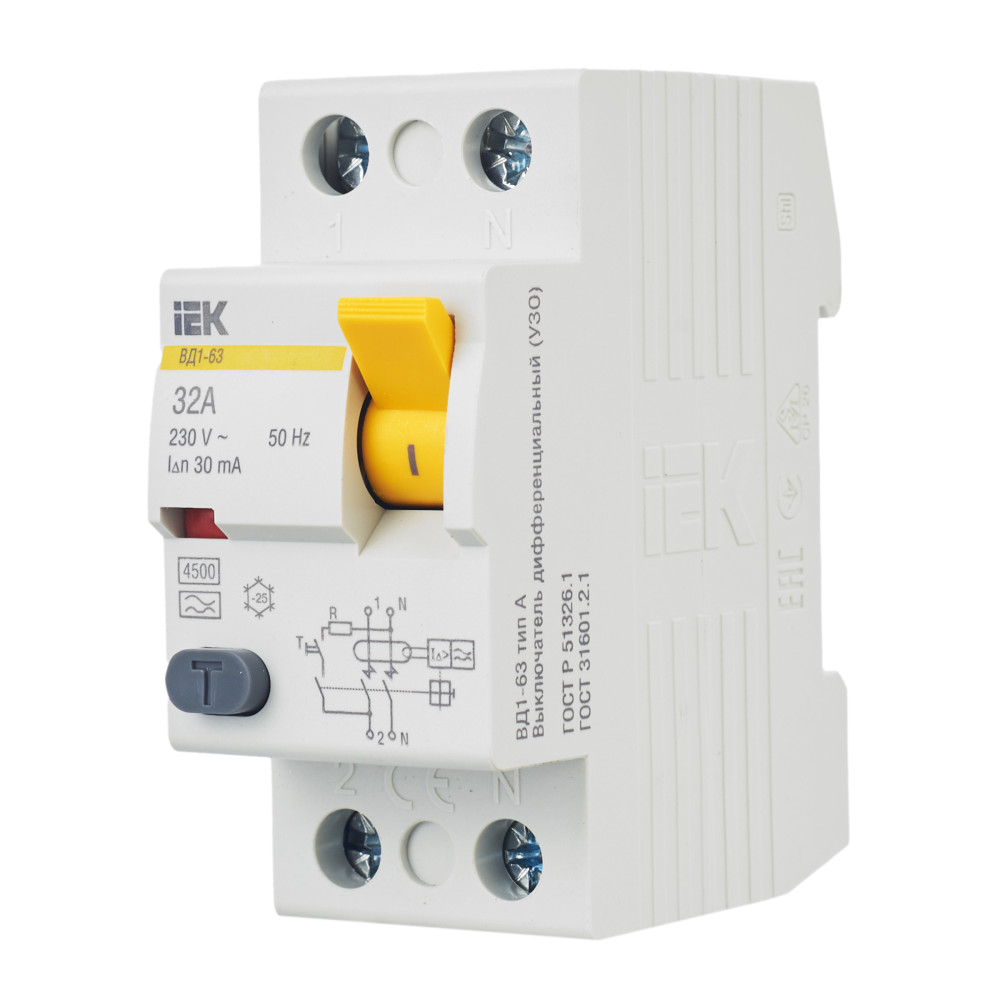

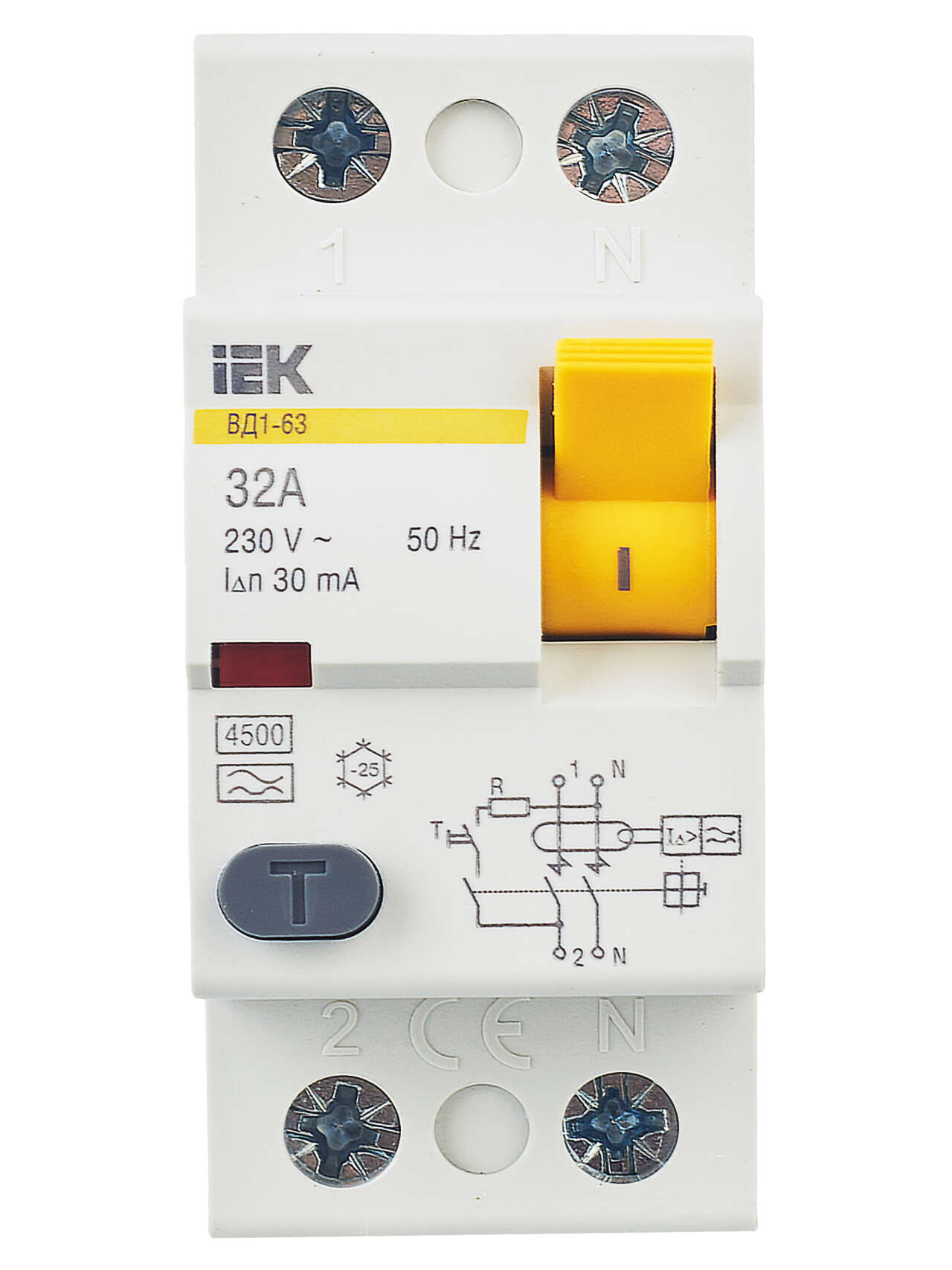

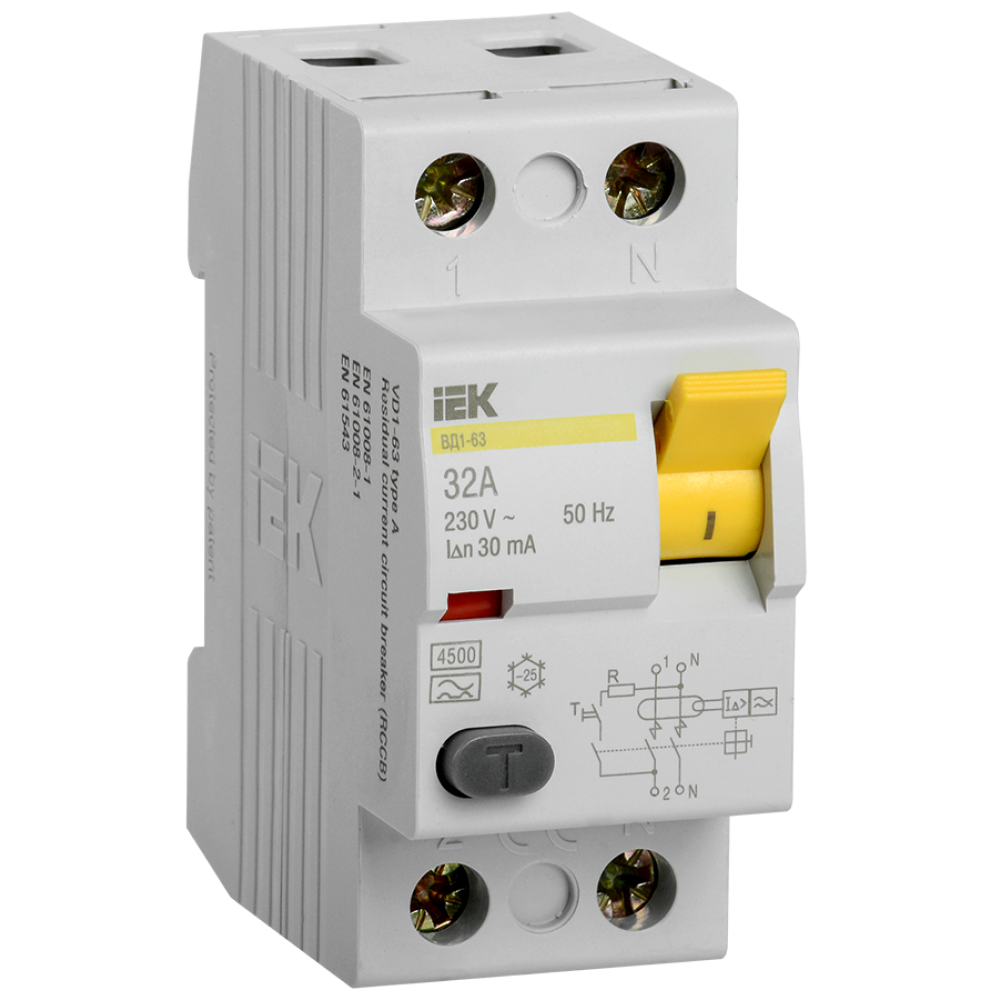

ОформитьВыключатель дифференциальный (УЗО) ВД1-63 2Р 32А 30мА тип А IEK
3777
Дифференциальный выключатель ВД 1-63 тип А без встроенной защиты от сверхтоков реагирует не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.
Дифференциальный выключатель ВД 1-63 тип А соответствует требованиям ГОСТ 50326 и ГОСТ 50807 как дифференциальный выключатель, "функционально не зависящий от источника питания".
Дифференциальный выключатель ВД 1-63 тип А предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок в сетях переменного тока напряжением 230/400 В и частотой 50 Гц.

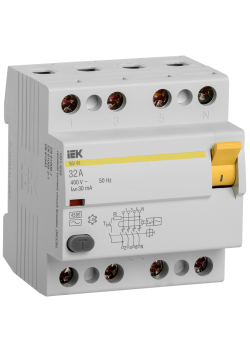

Дифференциальный выключатель ВД 1-63 тип А выпускается в 2-х и 4-х полюсном исполнении на номинальные токи 16А, 25А, 32А, 40А, 50А, 63А и номинальные отключающие дифференциальные токи 10мА, 30мА, 100мА.
Аналоги: MDV10-2-032-030
Преимущества
- Дифференциальный выключатель ВД1-63 тип А представляет собой надежное помехоустойчивое электромеханическое УЗО, способное, в отличии от УЗО типа АС, обеспечить универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику, и защиту от токов утечек.
- Высокая электрическая износостойкость - не менее 4000 включений.
- Номинальный условный ток короткого замыкания 4500А.
- Серебросодержащие напайки на контактах.
- Широкий ассортимент номинальных токов (16А, 25А, 32А, 40А, 50А, 63А) и номинальных отключающих дифференциальных токов (10мА, 30мА, 100мА).
- Индикатор положения контактов.
- Расширенный диапазон рабочих температур от -25°С до +40°С.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
- Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.
- Нагрузку можно подключать как к верхним, так и к нижним зажимам.
- Широкий диапазон рабочих напряжений устройства эксплуатационного контроля (от 110 до 265В в 2-х полюсном исполнении, и от 200 до 460В в 4-х полюсном контактном исполнении).
- Главные контакты 4-х полюсного дифференциального выключателя ВД1-63 тип А сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично "обрыву нуля" в сети.

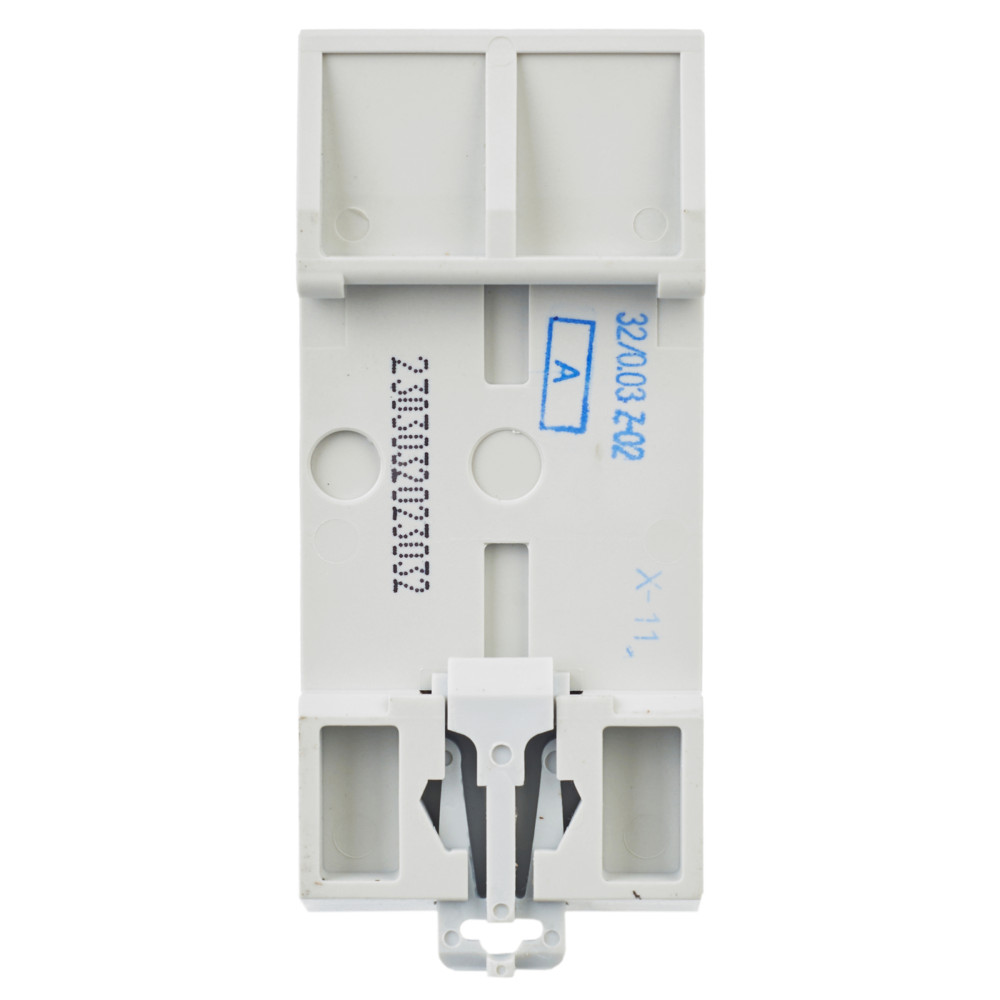

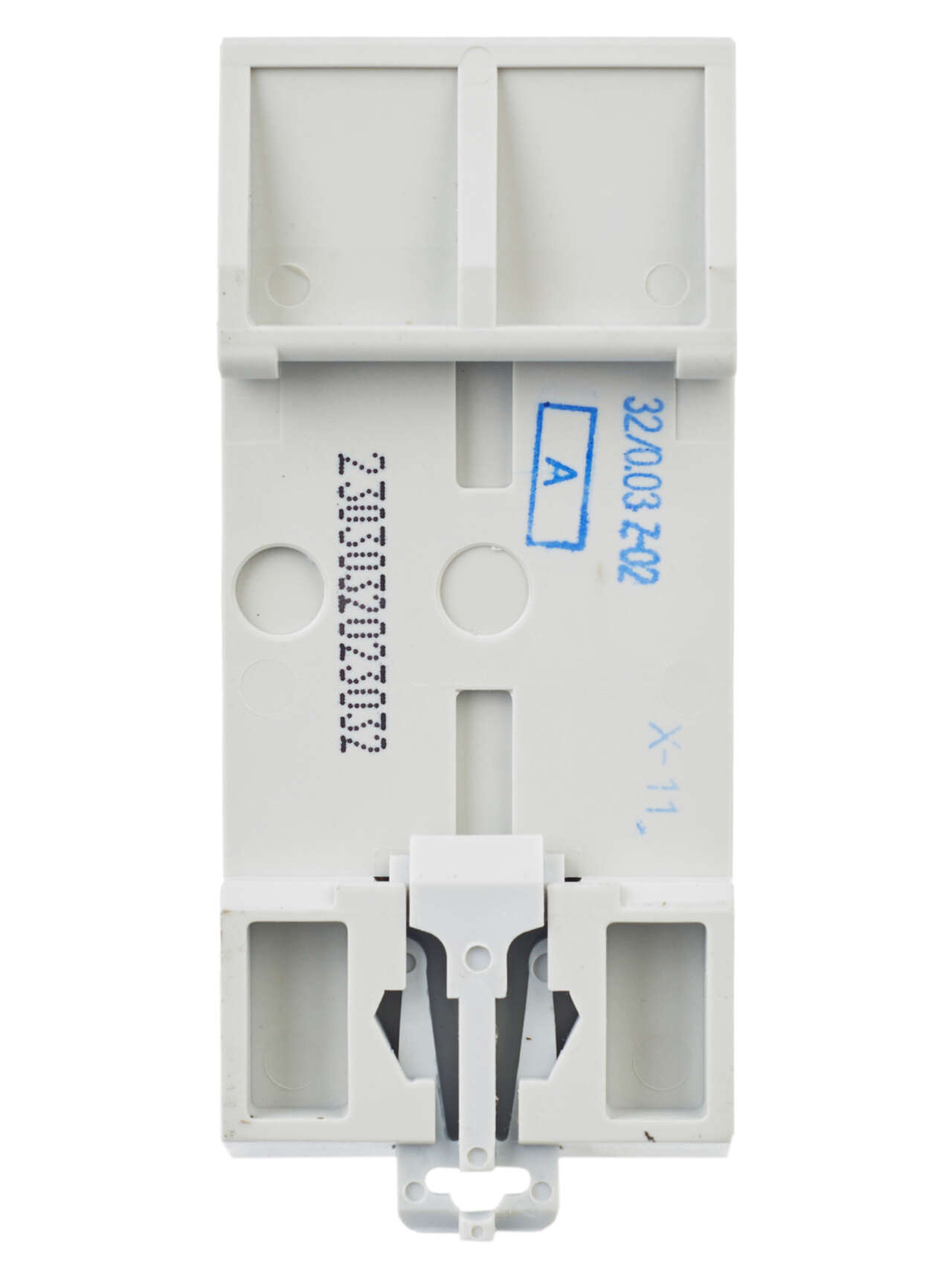

- Быстрый монтаж с помощью защелки с двойным фиксированным положением.
Особенности конструкции
Дугогасительные решетки с увеличенным количеством пластин, расположенные в каждом полюсе, позволяют достичь более эффективного гашения электрической дуги.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.
На корпусе нанесена маркировка клеммных зажимов, что позволяет избежать ошибок при монтаже. Опломбировка винтов, соединяющих корпус, позволяют избежать несанкционированного разбора аппарата.
Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.
Расширенный диапазон рабочих температур от -25°С до +40°С позволяет использовать выключатель в различных климатических зонах.
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Документация и сертификаты
Сертификаты
Паспорта и РЭ
Отзывы
- ООО "ЭлектроСвязь"
- ООО "Инжиниринговая компания "ЭРА-21"
- ООО "ЛАВР"
- ООО "ГРЩ ЭНЕРГО"
- ООО "КУБАНЬТЕХИНЖИНИРИНГ"
- ООО "Глобал Строй Мск"
- ООО "Камелот-А"
- ООО "ИТРКС"
- ООО "Водоворот"
- ООО "Энергогарант"
Информационные материалы
Дополнительные изображения
- Изображение
- Изображение
- Изображение
- Изображение
- Изображение
- Изображение
- Изображение
- Изображение
- Изображение
- Изображение
- Изображение
- Изображение
Модели для проектировщиков
Характеристики ИЕК
- class Дифференциальный выключатель или УЗО
- Возможна дополнит комплектация Нет
- Гарантийный срок, Лет 10
- Импульсная прочность 0,25
- Количество полюсов 2
- Кратковременная задержка срабатывания Нет
- Макс сечение входящего кабеля 50
- Монтажная глубина - ниши 74.0
- Номин импульсное выдерживаемое напряжение 6
- Номин раб напряжение 230
- Номин ток 32
- Номин ток утечки 0.03
- Номинальный ток 32
- откл способность при коротком замыкании-Icw 4,5
- Селективная защита Нет
- Срок службы, Лет 15
- Степень защиты - IP IP20
- Тип монтажа На DIN-рейку
- Тип тока утечки A
- Условный номин диф ток КЗ 4,5
- Условный номин ток короткого замыкания Iq 4,5
- Частота 50 Гц,50 Гц
- Ширина по количеству модульных расстояний 2
В наличии на складе: 456 шт.
склад Мск: 399 шт.
склад Р: 57 шт.
2170.00р.
- На складе
- Код товара: MDV11-2-032-030
- Артикул: 3777
