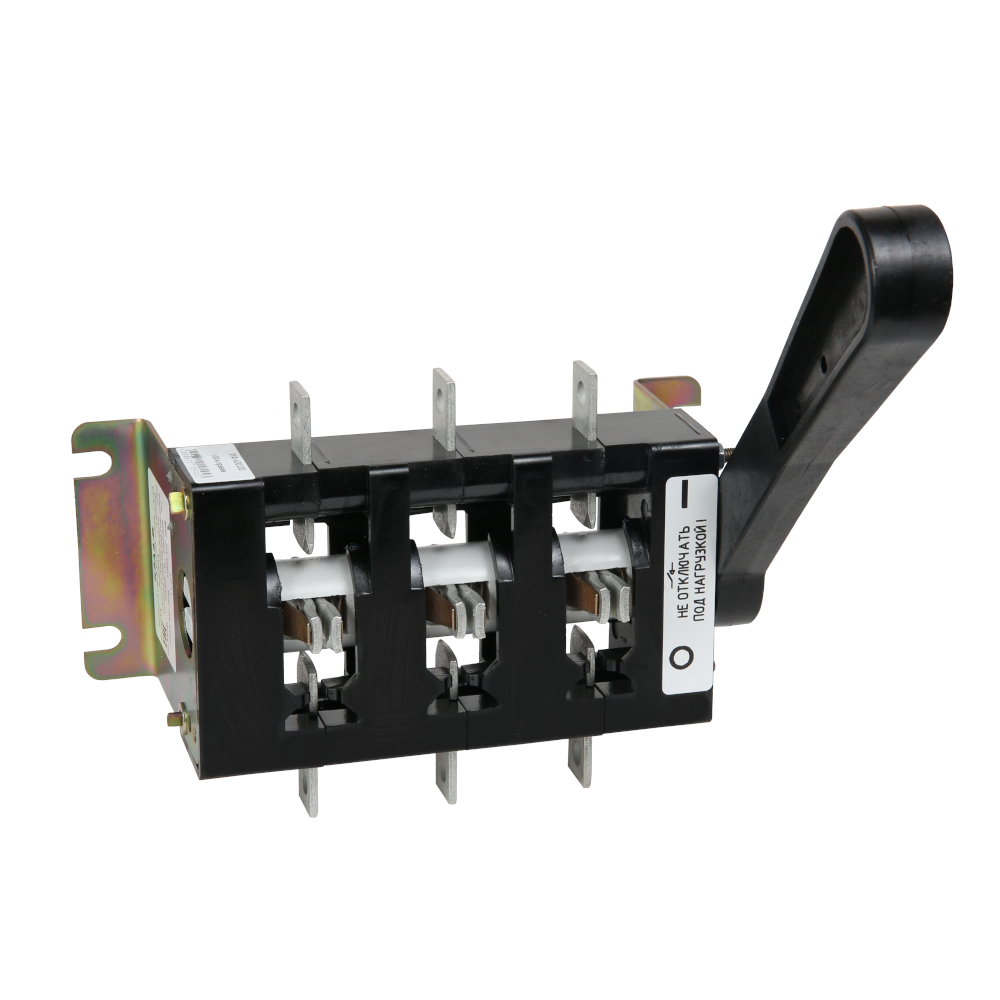

Выключатель-разъединитель ВР32-31Ф-А30220-100А-УХЛ3-КЭАЗ

Характеристики киаз

• ETIM Класс ID EC000216
• Взаимоблокирующий (-ая) нет
• Вид рукоятки боковая
• Включено в реестр промышленной продукции РФ да
• Гарантийный срок (лет) 3
• Гарантийный срок эксплуатации (лет) 3
• Группа условий эксплуатации М4
• Диапазон рабочих температур (˚С) от -60°С до +40°С
• Дополнительное оборудование нет
• Исполнение рукоятки несъемная
• Категория применения IEC и номинальный ток 100A AC-20B, 100A DC-20B
• Климатическое исполнение и категория размещения УХЛ3
• Количество полюсов 3
• Компактная версия выключателя-разъединителя нет
• Конструкция прибора Встраиваемое устройство фиксированной установки (стационарный)
• Макс. сечение присоединяемых проводов (мм²) 50
• Максимальное допустимое рабочее напряжение Ue AC 380 В
• Механическая износостойкость (циклов "ВО") 25 000
• Моторный привод (дополнительно) нет
• Моторный привод встроенный нет
• Моторный привод опционально false
• Напряжение дополнительного расцепителя false
• Номинальная коммутируемая мощность при AC-3, 400 В 40 кВт
• Номинальное напряжение изоляции Ui (В) 660
• Номинальное рабочее напряжение переменного тока Ue (В) 380
• Номинальное рабочее напряжение постоянного тока Ue (В) 220
• Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА) 5
• Номинальный продолжительный ток Iu 100 А
• Номинальный ток In (А) 100
• Номинальный условный ток короткого замыкания Iq (кА) 8
• Подходит для монтажа в горизонтальной плоскости да
• Подходит для напольного монтажа false
• Подходит для промежуточного монтажа нет
• Подходит для установки в распределительный щит да
• Подходит для фронтального монтажа да
• Подходит для фронтального монтажа в центре false
• Подходит для фронтального монтажа через 4 отверстия true
• Пригоден в качестве главного выключателя false
• Пригоден в качестве предохранительного выключателя да
• Пригоден в качестве сервисного выключателя да
• Пригоден в качестве устройства аварийной остановки да
• Расположение плоскости присоединения внешних проводников перпендикулярно
• Расположение рукоятки ручного привода правое
• Реверсивный переключатель false
• Род тока AC/DC
• С блокировкой/запираемый false
• Способ крепления (монтажа) винт
• Способ установки стационарный с креплением на панели
• Стандарт российский (ГОСТ, ТУ) ГОСТ IEC 60947-3
• Степень защиты (IP) IP00
• Степень защиты (IP), передняя сторона IP00
• Степень защиты (NEMA) Прочее
• Страна производитель Россия
• Тип изделия Выключатель-разъединитель
• Тип изделия/компонента Выключатель-разъединитель нагрузки
• Тип оборудования Выключатель-разъединитель
• Тип подключения силовой электрической цепи Винтовое соединение
• Тип приёмки ОТК
• Тип элемента управления рычажковый (перекидной рычаг)
• ТНВЭД код 8536508008
• Условный номинальный ток короткого замыкания Iq 8 кА
• Условный тепловой ток в оболочке Ithe (A) 80
• Условный тепловой ток на открытом воздухе Ith (A) 100
• Цвет управляющего элемента Черный
• Частота тока (Гц) 50/60
• Число направлений коммутации 1
