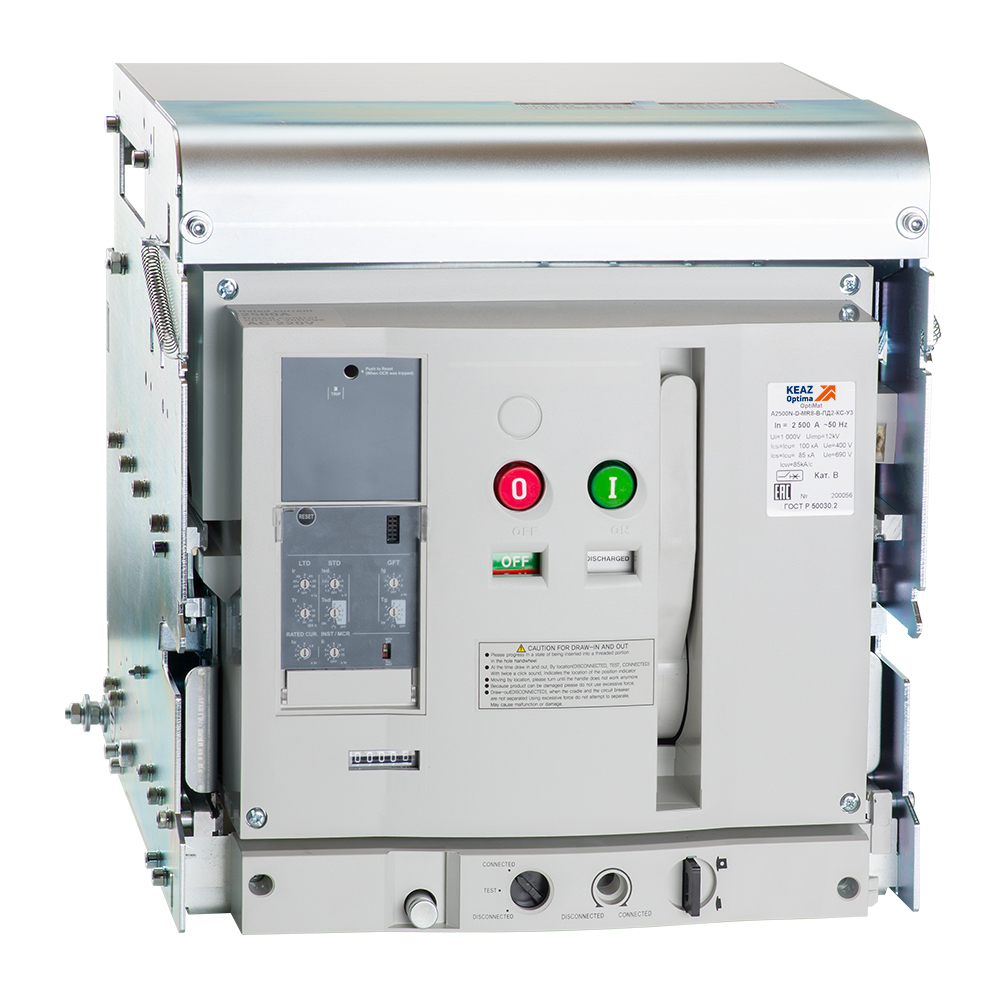

Выключатель автоматический OptiMat A-2500-S4-3P-100-D-MR7.0-BH-C2200-M2-P01-S1-03

Характеристики киаз

• ETIM Класс ID EC000228
• Блокировка кнопок ВКЛ/ОТКЛ навесным замком нет
• Вид подключения главной электрической цепи Подключение сзади
• Вид присоединяемых проводников шина
• Вид расцепителей электронный
• Возможность самостоятельного подключения дополнительных устройст да
• Возможность установки индикатора отключения false
• Время срабатывания в зоне перегрузки tr, c 0,5/1/2/3/4/8/12/16/20/24/30
• Время срабатывания мгновенного расцепителя ti 0.05 с
• Время срабатывания расцепителя в зоне КЗ tm 0.05 с
• Вспомогательные (свободные) контакты 6з+6р
• Встроенная защита от замыканий на землю false
• Второй независимый расцепитель Нет
• Высота 432 мм
• Габариты изделия: Высота (мм) 432
• Габариты изделия: Глубина (мм) 435
• Габариты изделия: Ширина (мм) 413
• Гарантийный срок (лет) 5
• Глубина 435 мм
• Диапазон регулировки теплового расцепителя 1000...2500 А
• Замок внутренней установки нет
• Защитные шторки да
• Категория применения по селективности селективный
• Катушка включения (В) 230V AC/220V DC
• Климатическое исполнение У3
• Климатическое исполнение и категория размещения У3
• Количество вспомогательных замыкающих контактов 6
• Количество вспомогательных нормально замкнутых (НЗ) контактов 6
• Количество вспомогательных нормально разомкнутых (НО) контактов 6
• Количество вспомогательных переключающих контактов 6
• Количество вспомогательных размыкающих контактов 6
• Количество полюсов 3
• Конденсаторный источник питания нет
• Конструкция прибора Выдвижное/выкатное устройство
• Контакт готовности к включению нет
• Коэффициент гарантированного несрабатывания, о.е. 1
• Коэффициент гарантированного срабатывания, о.е. 1
• Кратности уставки расцепителя Кm, о.е 1
• Кратность тока для времени tr, о.е. 6
• Крепление Монтажная рейка
• Максимальное сечение проводника, мм^2 Прочее
• Масса 75 кг
• Механический счётчик циклов да
• Моторный привод встроенный false
• Моторный привод опционально false
• Наличие дифференциального расцепителя false
• Наличие минимального расцепителя нет
• Наличие привода 220V AC/DC
• Наличие теплового расцепителя false
• Наличие электромагнитного расцепителя false
• Наличие электронного расцепителя true
• Независимый расцепитель (В) 230V АС/220V DC
• Номинальная отключающая способность Icu при 400 В, 50 Гц 100 кА
• Номинальная рабочая наибольшая отключающая способность Ics (% Ic 100
• Номинальная рабочая наибольшая отключающая способность переменно 100
• Номинальная рабочая наибольшая отключающая способность переменно 85
• Номинальное импульсное напряжение Uimp (кВ) 12
• Номинальное напряжение 690...690 В
• Номинальное напряжение изоляции Ui (В) 1 000
• Номинальное напряжение питания цепи управления Us (В) 230V AC/DC
• Номинальное напряжение сети 380/220;660/380
• Номинальное рабочее напряжение переменного тока Ue (В) 400
• Номинальное рабочее напряжение переменного тока Ue (В)_{2 690}
• Номинальный кратковременно выдерживаемый ток Icw (А) 85 000
• Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА) 85
• Номинальный продолжительный ток Iu 2500 А
• Номинальный продолжительный ток Iu (А) 2 500
• Номинальный ток In (А) 2 500
• Нормативный документ ГОСТ Р 50030.2
• Подходит для монтажа на DIN-рейку (Ω-типа) false
• Предельная коммутационная способность переменного тока Icu (кА) 100
• Предельная коммутационная способность переменного тока Icu при 4 100
• Предельная коммутационная способность переменного тока Icu при 6 85
• Предельная коммутационная способность при 660/380В Ics 100 кА
• Присоединение внешних проводников заднее с увеличенным расстоянием между выводами
• Раздел 2500А\Выдвижной
• Расцепитель минимального напряжения (В) Нет
• Регулировка максимальных расцепителей тока да
• Род тока AC
• С расцепителем минимального напряжения false
• Серия OptiMat A
• Сигнализация положения выключателя в корзине нет
• Способ задания уставки мгновенного расцепителя По току (Ii)
• Способ задания уставки расцепителя По кратности (Km)
• Способ установки выдвижной
• Степень защиты (IP) IP20
• Страна производитель Россия
• Тип изделия Выключатель автоматический
• Тип изделия/компонента Выключатель автоматический воздушный
• Тип монтажной рейки 35х7.5; 35х15
• Тип оборудования Выключатель автоматический
• Тип подключения силовой электрической цепи Болтовое соединение
• Тип приёмки ОТК
• Тип расцепителя MR7.0
• Тип характеристики срабатывания расцепителя Tm B
• Тип элемента управления Кнопка нажимная
• Типоразмер S4-Четвёртый габаритный размер
• ТНВЭД код 8536209008
• Токи уставки мгновенного расцепителя Ii, о.е. 2;4;6;8;10;12;15;OFF
• Токи уставки расцепителя Im, А 10In-20In
• Уставки по времени срабатывания расцепителя в зоне короткого зам 0,05;0,1;0,2;0,3;0,4
• Уставки по времени срабатывания расцепителя в зоне короткого зам 0,1;0,2;0,3;0,4
• Уставки по времени срабатывания расцепителя при однофазном корот 0,1;0,2;0,3;0,4
• Уставки по времени срабатывания расцепителя при однофазном корот 0,05;0,1;0,2;0,3;0,4
• Уставки по времени срабатывания расцепителя при токе 6IR (с) 0,5;1;2;4;8;12;16;20
• Уставки по току мгновенного срабатывания расцепителя Ii в кратно 2;3;4;6;8;10;12;15;OFF
• Уставки по току срабатывания расцепителя в зоне короткого замыка 1,5;2;2,5;3;4;5;6;8;10;OFF
• Уставки по току срабатывания расцепителя при однофазном коротком 0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;1;OFF
• Частота тока (Гц) 50/60
• Ширина 413 мм
• Электродинамическая стойкость при 380/220В Icm 220 кА
• Электродинамическая стойкость при 660/380В Icm 187 кА
