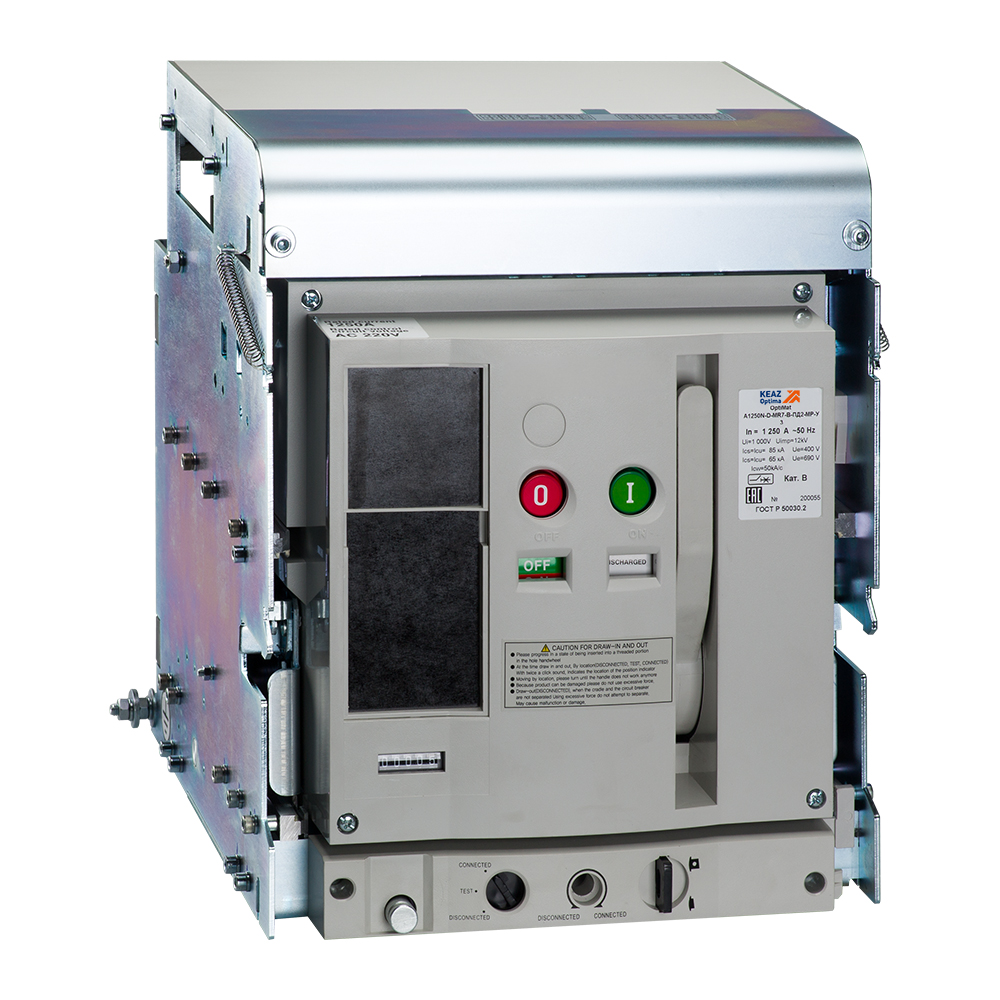

Выключатель автоматический OptiMat A-1600-S2-4P-85-D-MR8.1-BH-C2200-M2-P05-S1-06

Характеристики киаз

• Блокировка кнопок ВКЛ/ОТКЛ навесным замком да
• Вид присоединяемых проводников шина
• Вид расцепителей электронный
• Возможность самостоятельного подключения дополнительных устройст да
• Вспомогательные (свободные) контакты 6з+6р
• Второй независимый расцепитель Нет
• Габариты изделия: Высота (мм) 433
• Габариты изделия: Глубина (мм) 441
• Габариты изделия: Ширина (мм) 470
• Замок внутренней установки нет
• Защитные шторки да
• Категория применения по селективности селективный
• Катушка включения (В) 230V AC/220V DC
• Климатическое исполнение и категория размещения У3
• Количество вспомогательных замыкающих контактов 6
• Количество вспомогательных размыкающих контактов 6
• Количество полюсов 4
• Конденсаторный источник питания нет
• Контакт готовности к включению да
• Механический счётчик циклов да
• Наличие минимального расцепителя нет
• Наличие привода 220V AC/DC
• Независимый расцепитель (В) 230V АС/220V DC
• Номинальная рабочая наибольшая отключающая способность Ics (% Ic 100
• Номинальная рабочая наибольшая отключающая способность переменно 85
• Номинальная рабочая наибольшая отключающая способность переменно 65
• Номинальное импульсное напряжение Uimp (кВ) 12
• Номинальное напряжение изоляции Ui (В) 1 000
• Номинальное напряжение питания цепи управления Us (В) 230V AC/DC
• Номинальное рабочее напряжение переменного тока Ue (В) 400
• Номинальное рабочее напряжение переменного тока Ue (В)_{2 690}
• Номинальный кратковременно выдерживаемый ток Icw (А) 65 000
• Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА) 65
• Номинальный продолжительный ток Iu (А) 1 600
• Номинальный ток In (А) 1 600
• Предельная коммутационная способность переменного тока Icu (кА) 85
• Предельная коммутационная способность переменного тока Icu при 4 85
• Предельная коммутационная способность переменного тока Icu при 6 65
• Присоединение внешних проводников заднее с увеличенным расстоянием между выводами
• Расцепитель минимального напряжения (В) Нет
• Регулировка максимальных расцепителей тока да
• Род тока AC
• Сигнализация положения выключателя в корзине нет
• Способ установки выдвижной
• Степень защиты (IP) IP20
• Тип изделия Выключатель автоматический
• Тип оборудования Выключатель автоматический
• Тип приёмки ОТК
• Тип расцепителя MR8.1
• Типоразмер S2-Второй габаритный размер
• Уставки по времени срабатывания расцепителя в зоне короткого зам 0,05;0,1;0,2;0,3;0,4
• Уставки по времени срабатывания расцепителя в зоне короткого зам 0,1;0,2;0,3;0,4
• Уставки по времени срабатывания расцепителя при однофазном корот 0,1;0,2;0,3;0,4
• Уставки по времени срабатывания расцепителя при однофазном корот 0,05;0,1;0,2;0,3;0,4
• Уставки по времени срабатывания расцепителя при токе 6IR (с) 0,5;1;2;4;8;12;16;20
• Уставки по току мгновенного срабатывания расцепителя Ii в кратно 2;3;4;6;8;10;12;15;OFF
• Уставки по току срабатывания расцепителя в зоне короткого замыка 1,5;2;2,5;3;4;5;6;8;10;OFF
• Уставки по току срабатывания расцепителя при однофазном коротком 0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;1;OFF
• Уставки по току срабатывания расцепителя при однофазном коротком 0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;1;OFF
• Частота тока (Гц) 50/60
